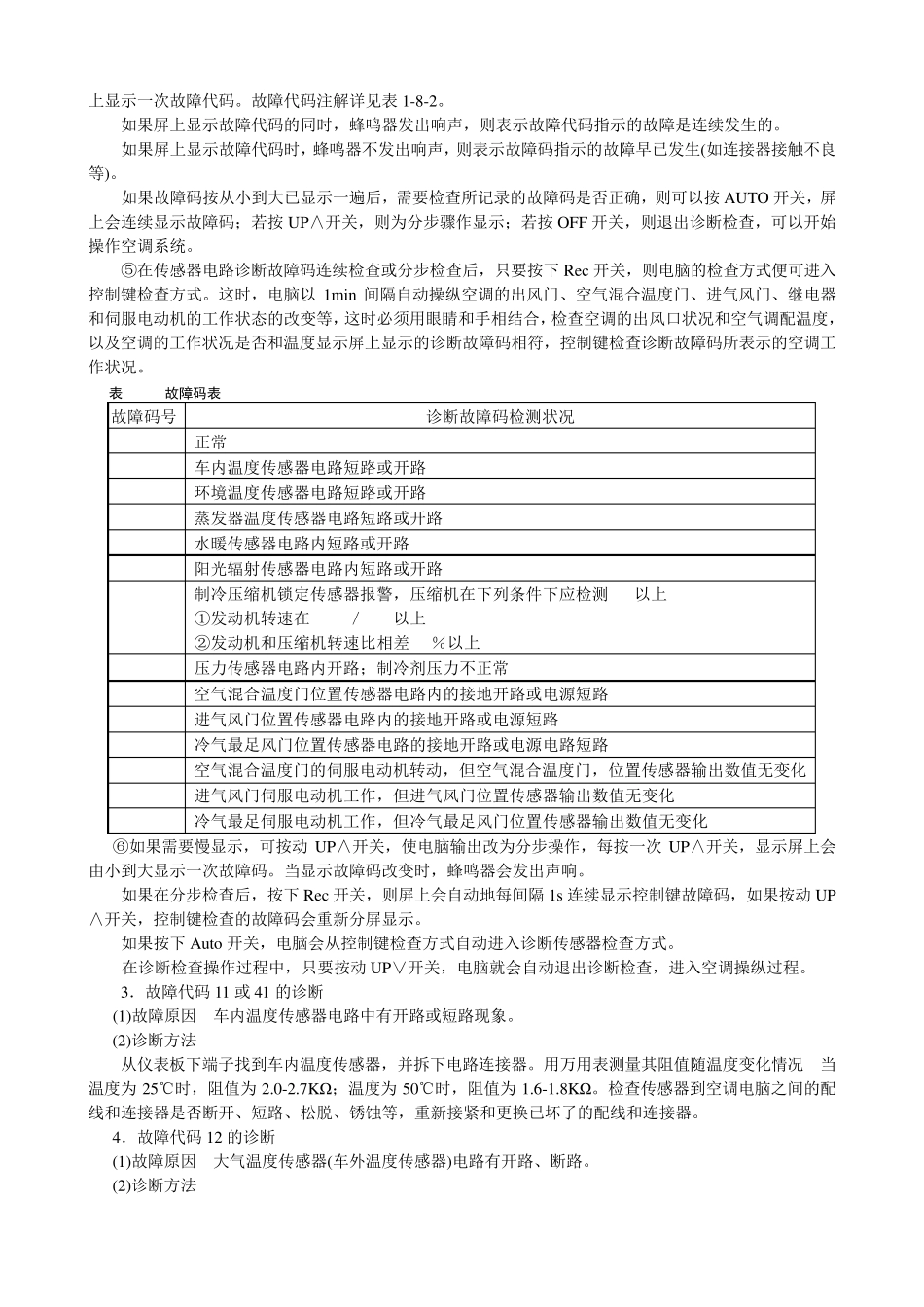

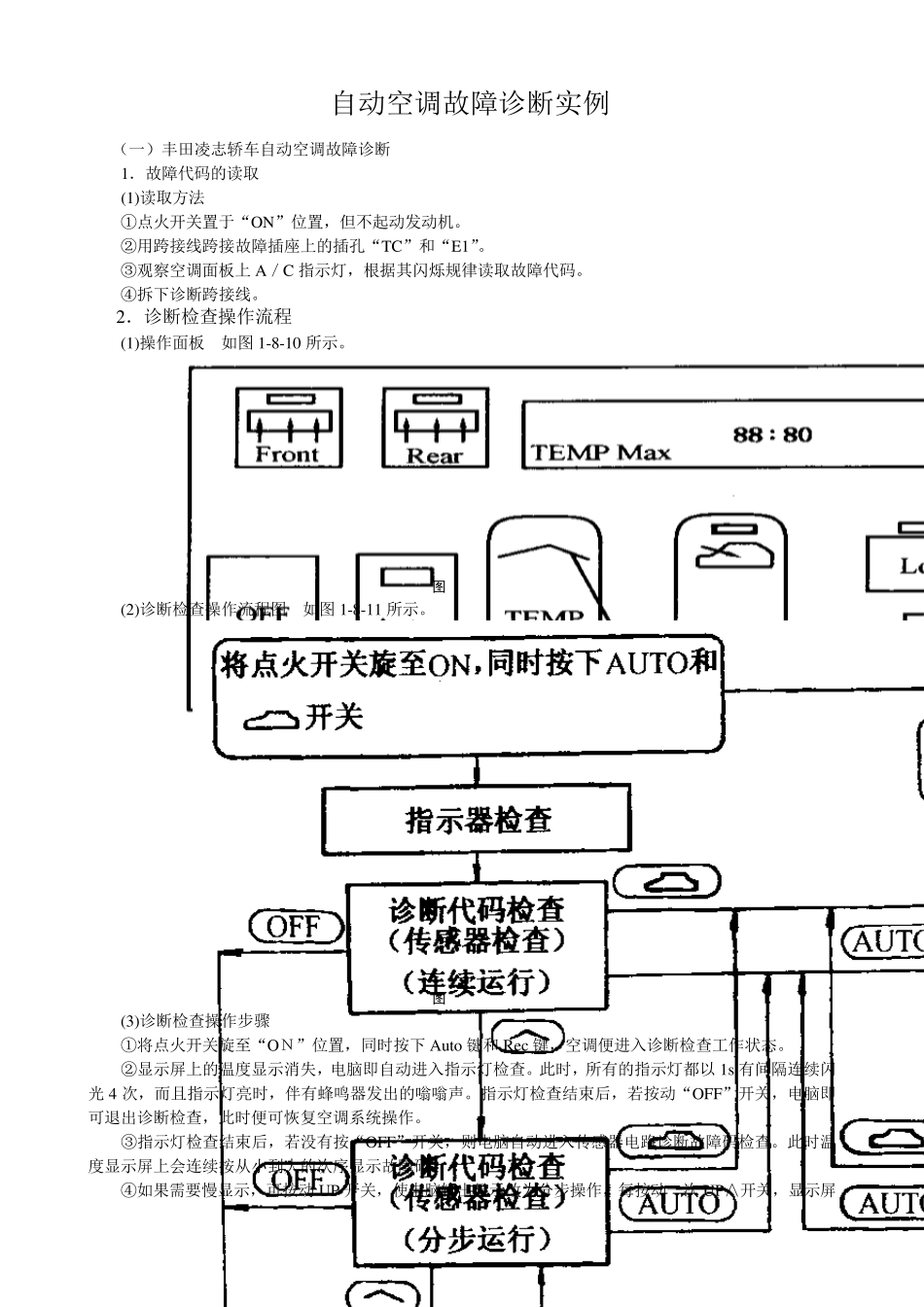

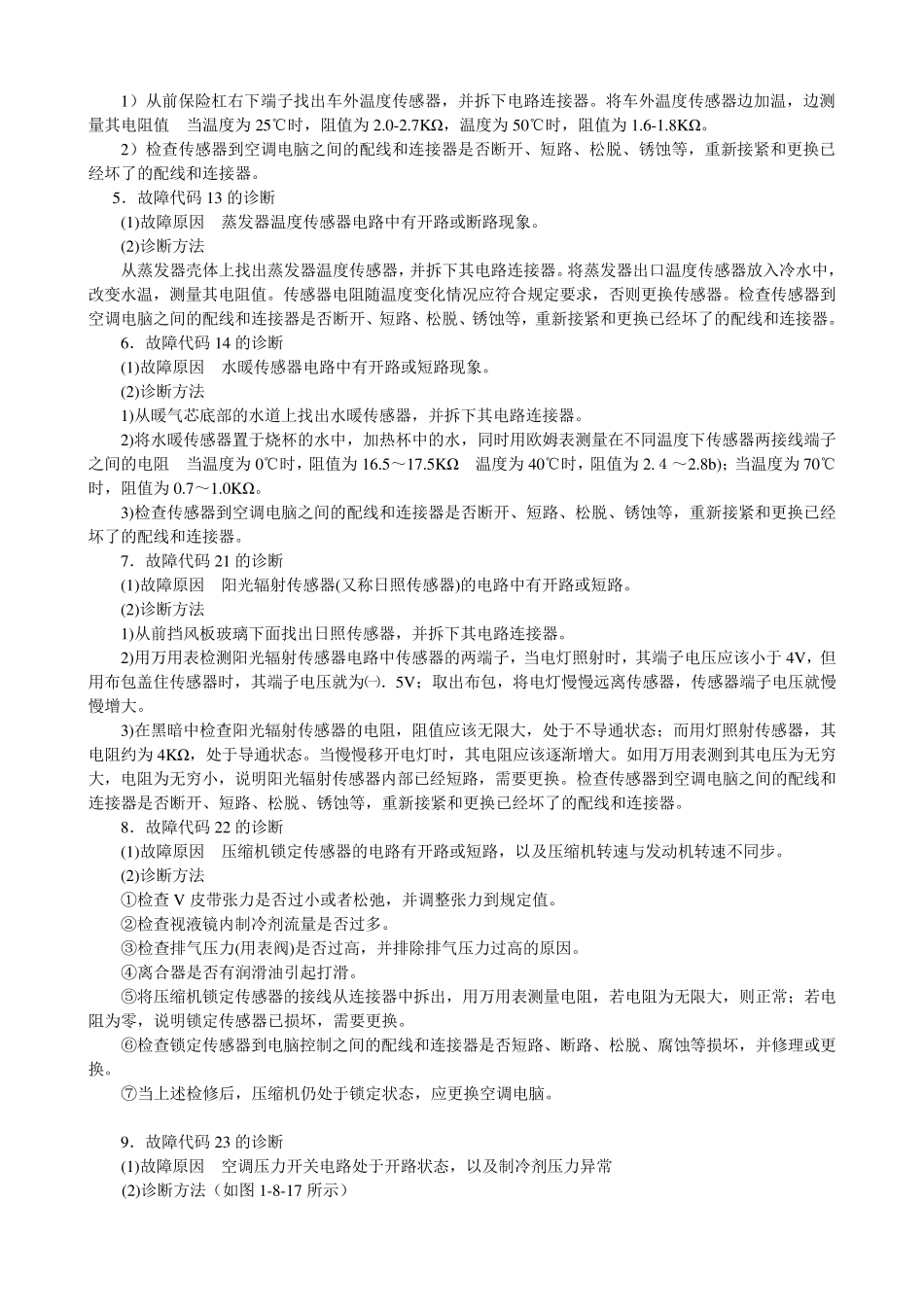

自动空调故障诊断实例 （一）丰田凌志轿车自动空调故障诊断 1．故障代码的读取 (1)读取方法 ①点火开关置于“ON”位置，但不起动发动机。 ②用跨接线跨接故障插座上的插孔“TC”和“E1”。 ③观察空调面板上 A／C 指示灯，根据其闪烁规律读取故障代码。 ④拆下诊断跨接线。 2．诊断检查操作流程 (1)操作面板 如图 1-8-10 所示。 图 1-8-10 (2)诊断检查操作流程图 如图 1-8-11 所示。 图 1-8-11 (3)诊断检查操作步骤 ①将点火开关旋至“OＮ”位置，同时按下 Au to 键和 Rec 键，空调便进入诊断检查工作状态。 ②显示屏上的温度显示消失，电脑即自动进入指示灯检查。此时，所有的指示灯都以 1s 有间隔连续闪光 4 次，而且指示灯亮时，伴有蜂鸣器发出的嗡嗡声。指示灯检查结束后，若按动“OFF”开关，电脑即可退出诊断检查，此时便可恢复空调系统操作。 ③指示灯检查结束后，若没有按“OFF”开关，则电脑自动进入传感器电路诊断故障码检查。此时温度显示屏上会连续按从小到大的次序显示故障码。 ④如果需要慢显示，可按动UP 开关，使电脑输出显示改为分步操作，每按动一次 UP∧开关，显示屏上显示一次故障代码。故障代码注解详见表 1-8-2。 如果屏上显示故障代码的同时，蜂鸣器发出响声，则表示故障代码指示的故障是连续发生的。 如果屏上显示故障代码时，蜂鸣器不发出响声，则表示故障码指示的故障早已发生(如连接器接触不良等)。 如果故障码按从小到大已显示一遍后，需要检查所记录的故障码是否正确，则可以按 AUTO 开关，屏上会连续显示故障码；若按 UP∧开关，则为分步骤作显示；若按 OFF 开关，则退出诊断检查，可以开始操作空调系统。 ⑤在传感器电路诊断故障码连续检查或分步检查后，只要按下 Rec 开关，则电脑的检查方式便可进入控制键检查方式。这时，电脑以 1min 间隔自动操纵空调的出风门、空气混合温度门、进气风门、继电器和伺服电动机的工作状态的改变等，这时必须用眼睛和手相结合，检查空调的出风口状况和空气调配温度，以及空调的工作状况是否和温度显示屏上显示的诊断故障码相符，控制键检查诊断故障码所表示的空调工作状况。 表1-8-2故障码表 故障码号 诊断故障码检测状况 00 正常 11 车内温度传感器电路短路或开路 12 环境温度传感器电路短路或开路 13 蒸发器温度传感器电路短路或开路 14 水暖传感器电路内短路或开路 21 阳光辐射传感器电路内短路或开路 22...
