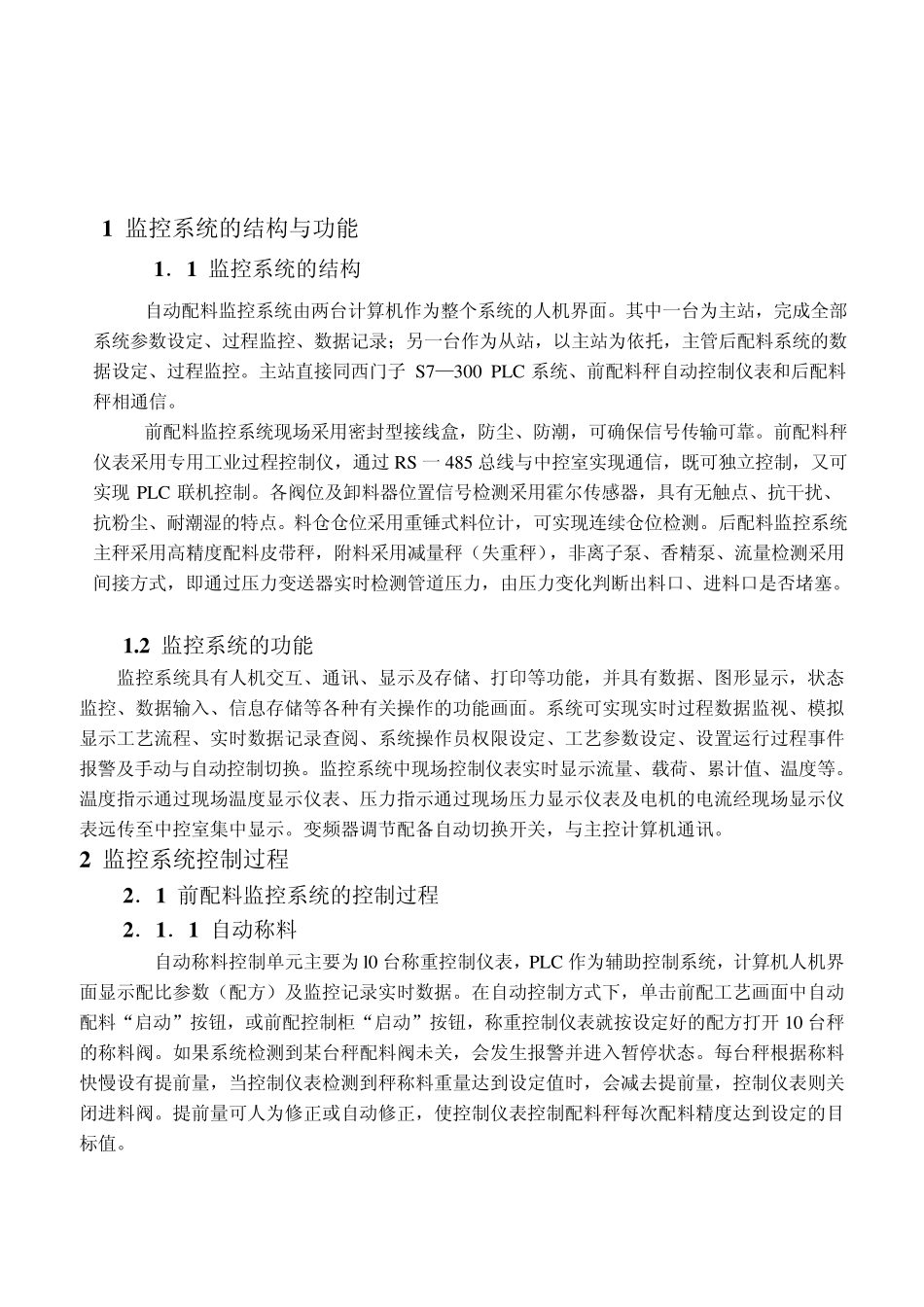

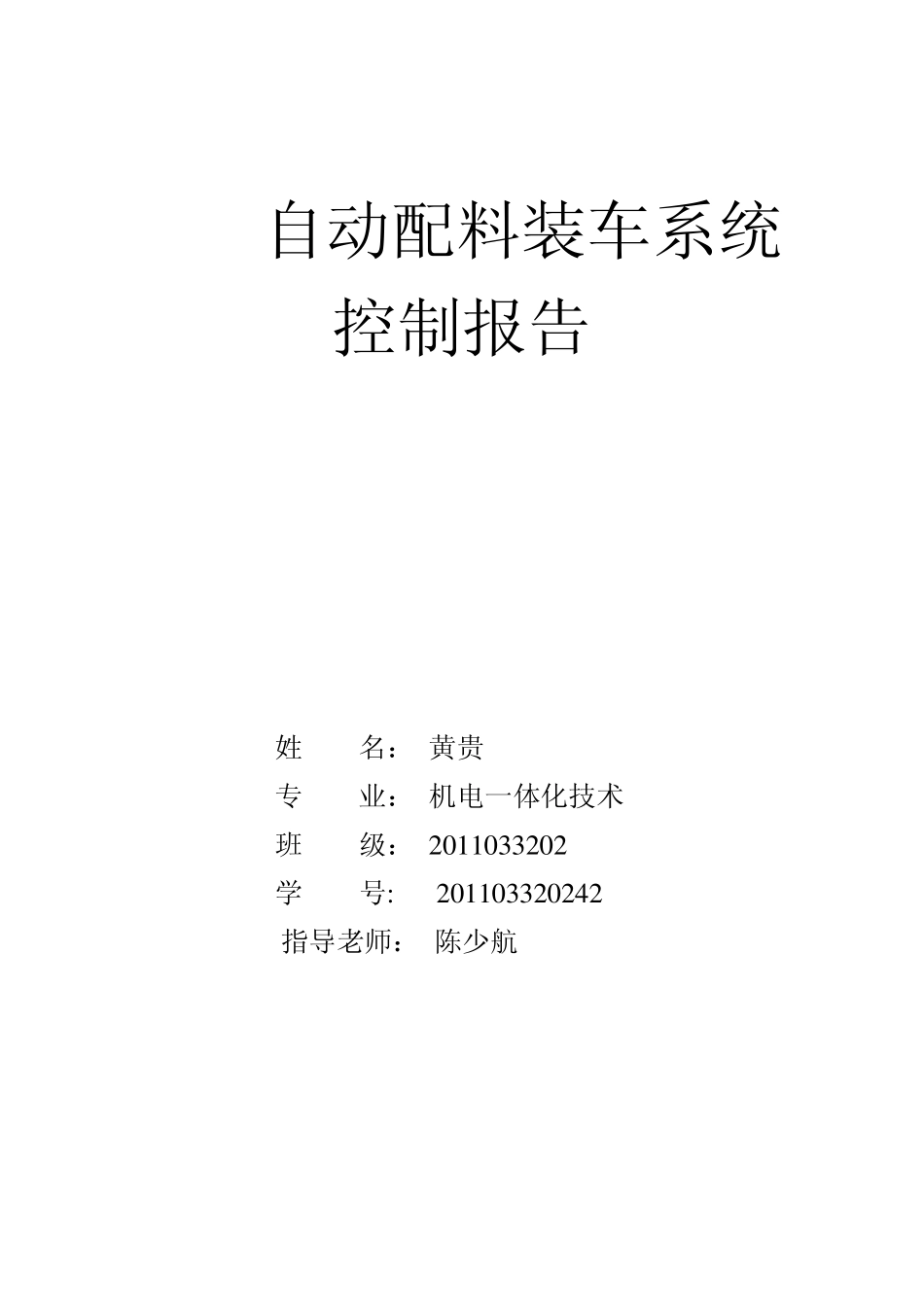

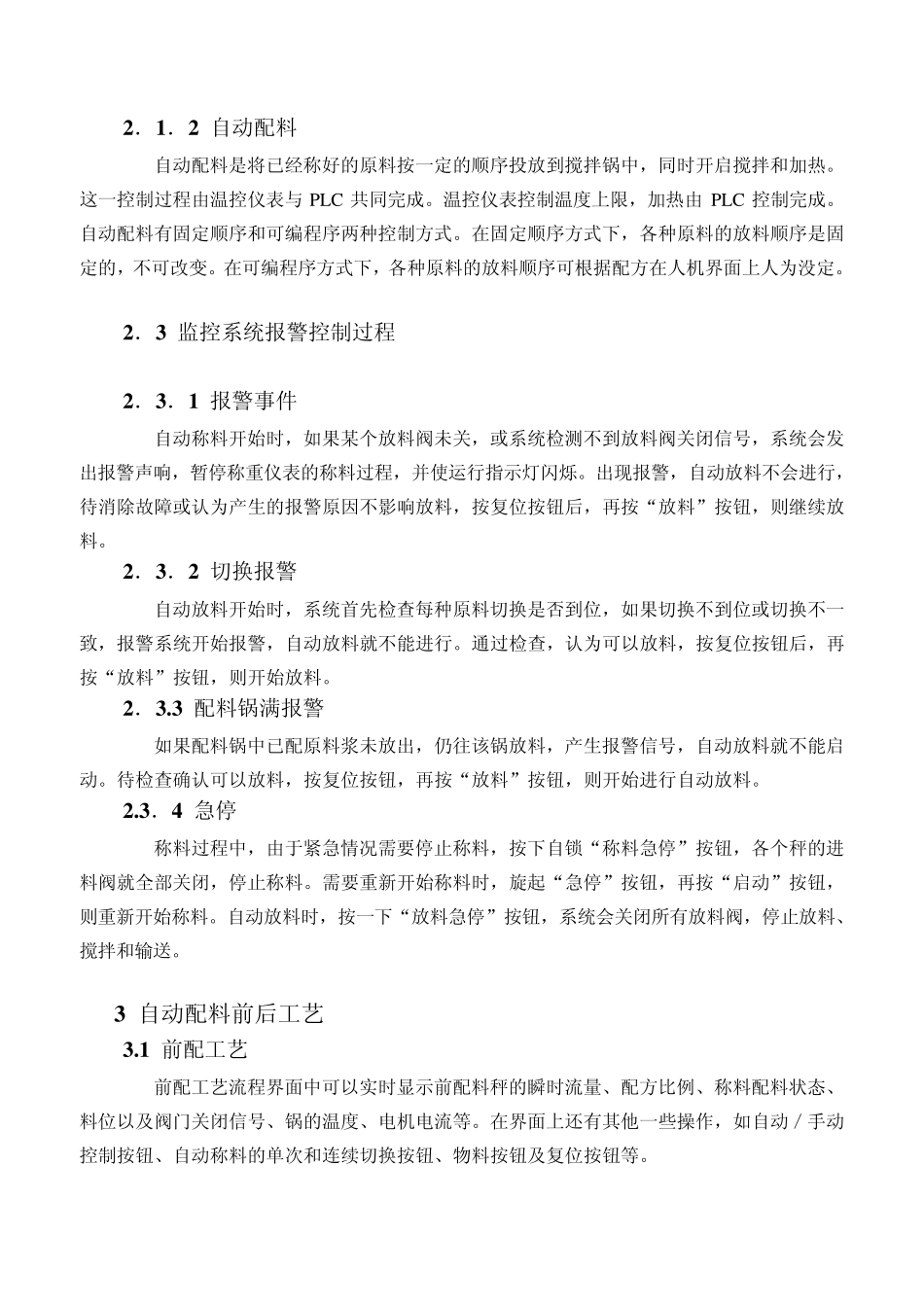

自动配料装车系统 控制报告 姓 名： 黄贵 专 业： 机电一体化技术 班 级： 2011033202 学 号: 201103320242 指导老师： 陈少航 1 监控系统的结构与功能 1 ．1 监控系统的结构 自动配料监控系统由两台计算机作为整个系统的人机界面。其中一台为主站，完成全部系统参数设定、过程监控、数据记录；另一台作为从站，以主站为依托，主管后配料系统的数据设定、过程监控。主站直接同西门子S7—300 PLC 系统、前配料秤自动控制仪表和后配料秤相通信。 前配料监控系统现场采用密封型接线盒，防尘、防潮，可确保信号传输可靠。前配料秤仪表采用专用工业过程控制仪，通过RS 一485 总线与中控室实现通信，既可独立控制，又可实现 PLC 联机控制。各阀位及卸料器位置信号检测采用霍尔传感器，具有无触点、抗干扰、抗粉尘、耐潮湿的特点。料仓仓位采用重锤式料位计，可实现连续仓位检测。后配料监控系统主秤采用高精度配料皮带秤，附料采用减量秤（失重秤），非离子泵、香精泵、流量检测采用间接方式，即通过压力变送器实时检测管道压力，由压力变化判断出料口、进料口是否堵塞。 1 .2 监控系统的功能 监控系统具有人机交互、通讯、显示及存储、打印等功能，并具有数据、图形显示，状态监控、数据输入、信息存储等各种有关操作的功能画面。系统可实现实时过程数据监视、模拟显示工艺流程、实时数据记录查阅、系统操作员权限设定、工艺参数设定、设置运行过程事件报警及手动与自动控制切换。监控系统中现场控制仪表实时显示流量、载荷、累计值、温度等。温度指示通过现场温度显示仪表、压力指示通过现场压力显示仪表及电机的电流经现场显示仪表远传至中控室集中显示。变频器调节配备自动切换开关，与主控计算机通讯。 2 监控系统控制过程 2 ．1 前配料监控系统的控制过程 2 ．1 ．1 自动称料 自动称料控制单元主要为l0 台称重控制仪表，PLC 作为辅助控制系统，计算机人机界面显示配比参数（配方）及监控记录实时数据。在自动控制方式下，单击前配工艺画面中自动配料“启动”按钮，或前配控制柜“启动”按钮，称重控制仪表就按设定好的配方打开 10 台秤的称料阀。如果系统检测到某台秤配料阀未关，会发生报警并进入暂停状态。每台秤根据称料快慢设有提前量，当控制仪表检测到秤称料重量达到设定值时，会减去提前量，控制仪表则关闭进料阀。提前量可人为修正或自动修正，使控制仪表控制配料秤每次配料精度达到设定的...
