自升塔式起重机安装步骤主要图片

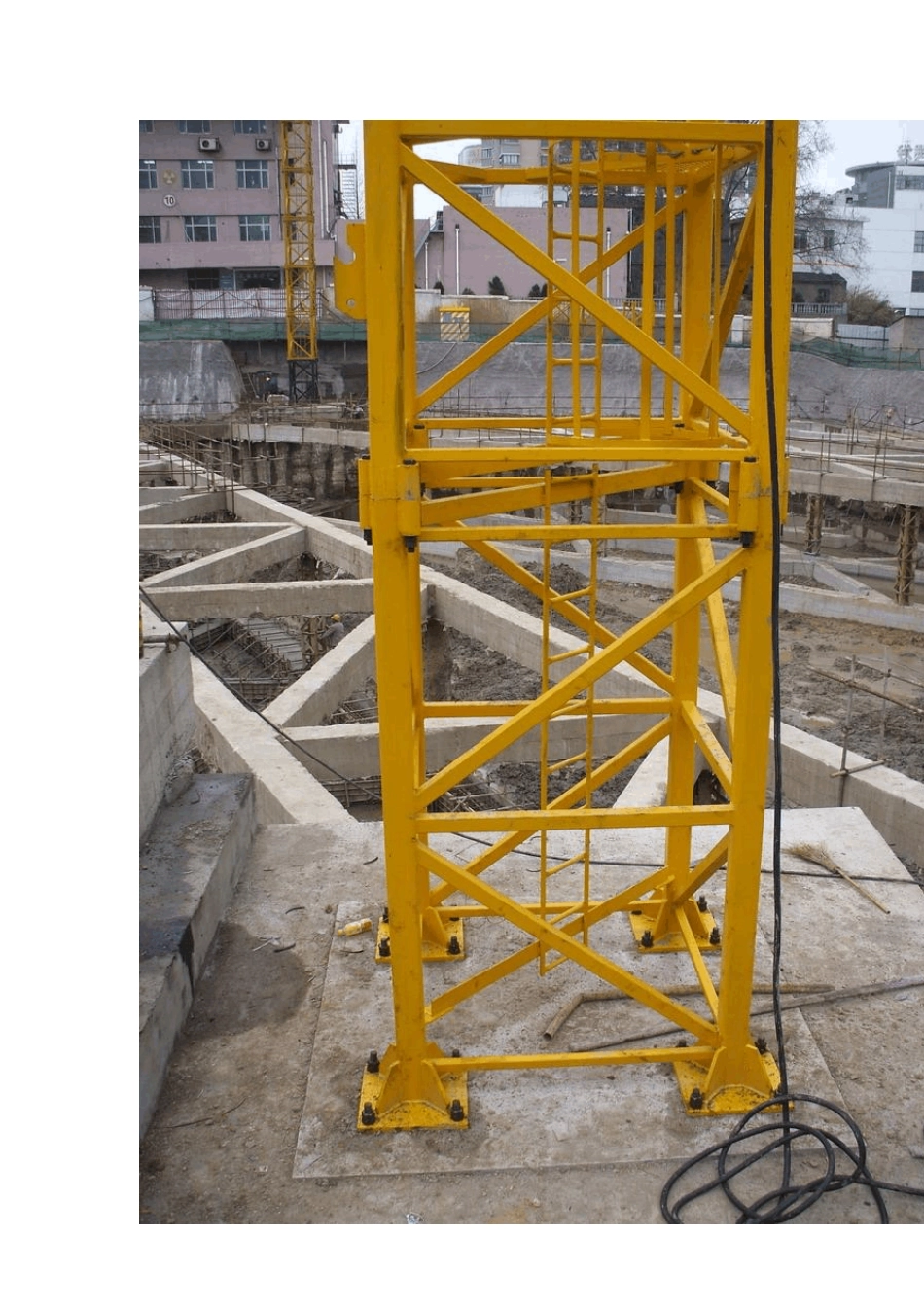

自升塔式起重机安装步骤主要图片 1、安装底节及下标准节（注意：顶升板与引进标准节的方向相反）2、吊装提升架（注意：引进标准节的方向应与下塔身顶升支板的方向相反） 3、吊装上、下支座及回转支承；吊装回转塔身（驾驶室装在侧面，四周设有平台）4、吊装塔顶 5、吊装平衡臂，连接拉杆 6、吊装配重块 7、吊装起重臂，连接拉杆，将余下的配重块吊至平衡臂尾部 8、顶升安装塔身标准节过程 注意点： A、每次吊装塔身标准节之前，塔身与下支座之间每根主弦杆上应紧上一个连接副，当吊好一节塔身标准节放在引进梁上，牵引小车开到规定的平衡位置后，再拆开这此螺栓副进行顶升过程 B、顶升工作风力应低于四级风力 C、顶升过程中须将回转制动器锁住，防止臂架顶升时转动 附件 DSCF0455.jpg (148.72 KB) 2009-3-23 16:35
