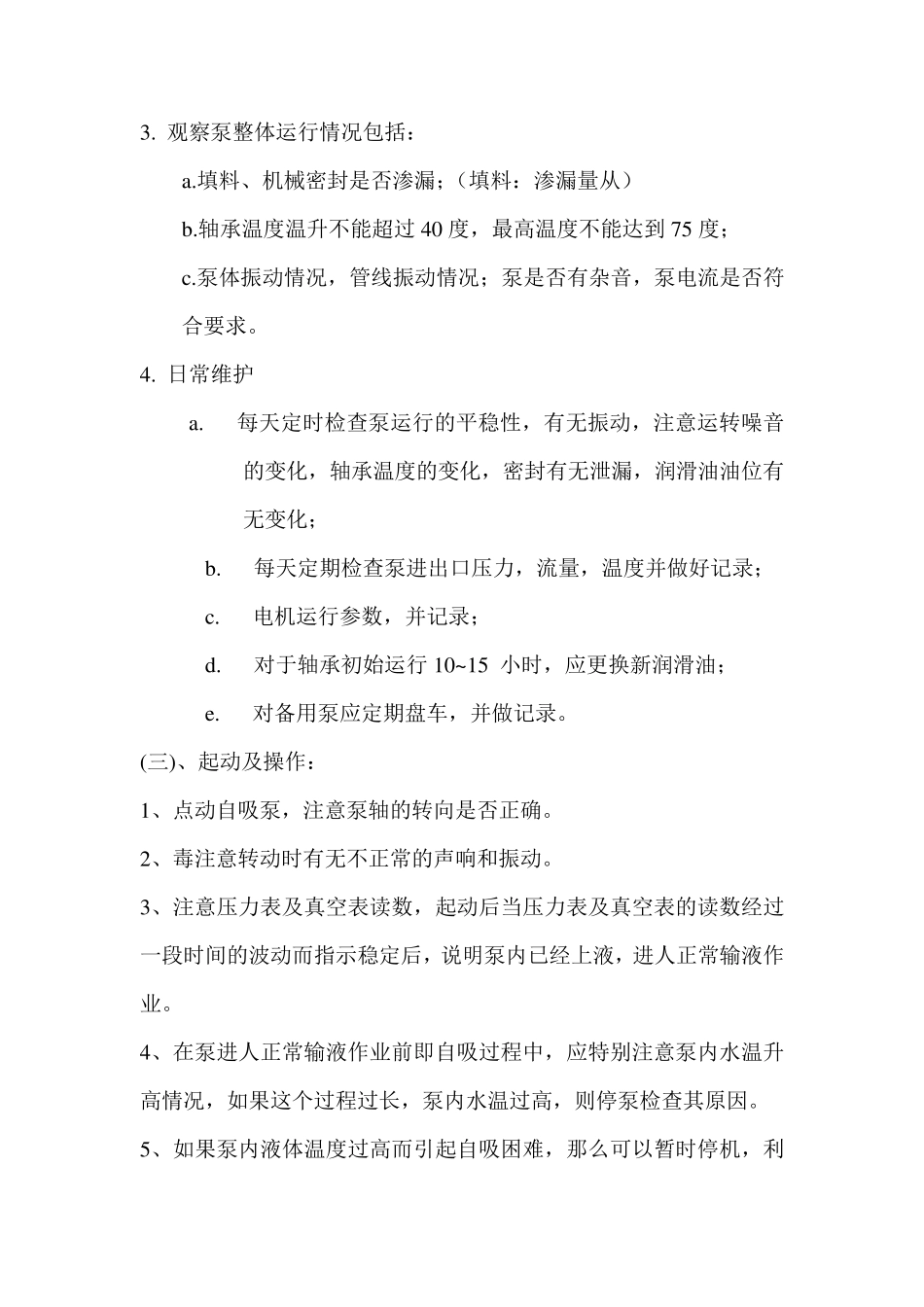

深 蓝 自 吸 泵 操 作 维 护 要 点 一 、 泵 的 简 介 ZX 系 列 是 卧 式 、 单 级 单 吸 悬 臂 式 离 心 泵 。 工 作 介 质 温 度 从 -80℃~+350℃ ， 工 作 压 力 可 达 1.6Mpa， 扬 程 5～ 125m。 型 号 释 义 ： ZX 80 65 125 叶 轮 名 义 直 径 200mm 泵 出 口 直 径 15mm 泵 入 口 直 径 25mm 泵 系 列 代 号 自 吸 泵 二 、 工 作 原 理 与 结 构 说 明 该 泵 均 采 用 轴 向 回 液 的 泵 体 结 构 。 泵 体 由 吸 人 室 、 储 液 室 、 涡 卷室 、 回 液 孔 、 气 液 分 离 室 等 组 成 ， 泵 正 常 起 动 后 ， 叶 轮 将 吸 人 室 所 存的 液 体 及 吸 人 管 路 中 的 空 气 一 起 吸 人 ， 并 在 叶 轮 内 得 以 完 全 混 合 ， 在离 心 力 的 作 用 下 ， 液 体 夹 带 着 气 体 向 涡 卷 室 外 缘 流 动 ， 在 叶 轮 的 外 缘上 形 成 有 一 定 厚 度 的 白 色 泡 沫 带 及 高 速 旋 转 液 环 。 气 液 混 合 体 通过扩散管 进人 气 液 分 离 室 。 此时， 由 于流 速 突然降低， 较轻的 气 体 从 混 合气 液 中 被分 离 出 来， 气 体 通过泵 体 吐出 口 继续上 升排出 。 脱气 后 的 液体 回 到储 液 室 ， 并 由 回 流 孔 再次进入 叶 轮 ， 与 叶 轮 内 部从 吸 人 管 路 中吸 人 的 气 体 再次混 合 ，在 高 速 旋 转 叶 轮 作 用 下 ，又流 向 叶 轮 外 缘 ……。随着 这个过程 周而 复 始 地 进行 下 去 ， 吸 人 管 路 中 的 空 气 不 断 减 少 ， 直到吸 尽 气 体 ， 完 成 自 吸 过程 ， 泵 便 投 人 正 常 作 业 。 1 联轴器 2 泵 轴 3 轴 承 4 机械密封 5 轴承体 6 泵 壳 7 出口座 8 进口座 9 前密封环 10 叶 轮 11 后 盖 12 档水圈 13 加液孔 14 回液孔 三、开停车注意事项： (一)、起动前的准备及检查工作： 1 、检查润滑油油位。如果油位不足，需加润滑油。 2 、检查泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体内注人储液，不应在储液不足的情...
