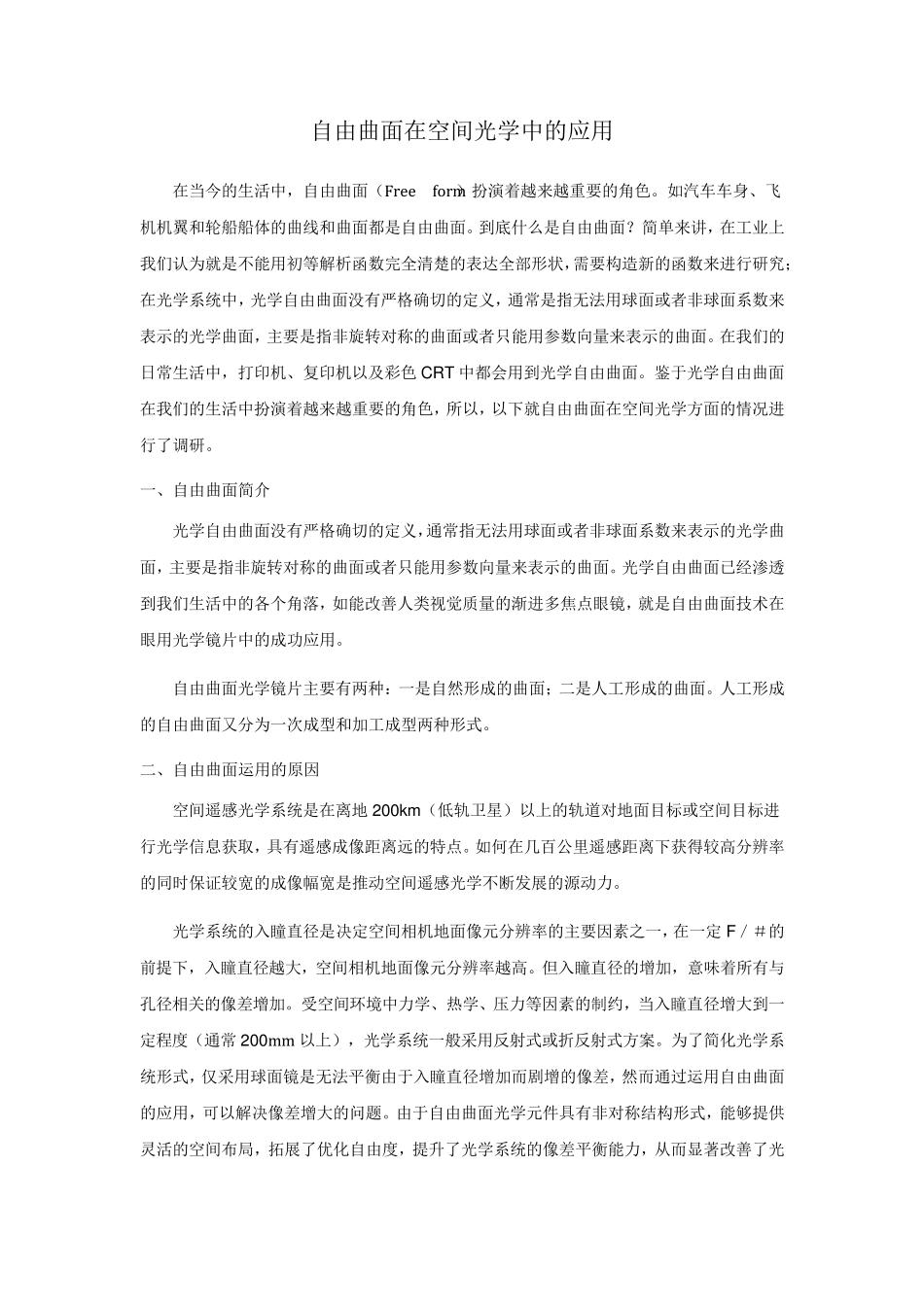

自由曲面在空间光学中的应用 在当今的生活中，自由曲面（Free-form）扮演着越来越重要的角色。如汽车车身、飞机机翼和轮船船体的曲线和曲面都是自由曲面。到底什么是自由曲面？简单来讲，在工业上我们认为就是不能用初等解析函数完全清楚的表达全部形状，需要构造新的函数来进行研究；在光学系统中，光学自由曲面没有严格确切的定义，通常是指无法用球面或者非球面系数来表示的光学曲面，主要是指非旋转对称的曲面或者只能用参数向量来表示的曲面。在我们的日常生活中，打印机、复印机以及彩色CRT 中都会用到光学自由曲面。鉴于光学自由曲面在我们的生活中扮演着越来越重要的角色，所以，以下就自由曲面在空间光学方面的情况进行了调研。 一、自由曲面简介 光学自由曲面没有严格确切的定义，通常指无法用球面或者非球面系数来表示的光学曲面，主要是指非旋转对称的曲面或者只能用参数向量来表示的曲面。光学自由曲面已经渗透到我们生活中的各个角落，如能改善人类视觉质量的渐进多焦点眼镜，就是自由曲面技术在眼用光学镜片中的成功应用。 自由曲面光学镜片主要有两种：一是自然形成的曲面；二是人工形成的曲面。人工形成的自由曲面又分为一次成型和加工成型两种形式。 二、自由曲面运用的原因 空间遥感光学系统是在离地 200km （低轨卫星）以上的轨道对地面目标或空间目标进行光学信息获取，具有遥感成像距离远的特点。如何在几百公里遥感距离下获得较高分辨率的同时保证较宽的成像幅宽是推动空间遥感光学不断发展的源动力。 光学系统的入瞳直径是决定空间相机地面像元分辨率的主要因素之一，在一定 F／＃的前提下，入瞳直径越大，空间相机地面像元分辨率越高。但入瞳直径的增加，意味着所有与孔径相关的像差增加。受空间环境中力学、热学、压力等因素的制约，当入瞳直径增大到一定程度（通常 200mm 以上），光学系统一般采用反射式或折反射式方案。为了简化光学系统形式，仅采用球面镜是无法平衡由于入瞳直径增加而剧增的像差，然而通过运用自由曲面的应用，可以解决像差增大的问题。由于自由曲面光学元件具有非对称结构形式，能够提供灵活的空间布局，拓展了优化自由度，提升了光学系统的像差平衡能力，从而显著改善了光学系统的视场适应能力。采用基于自由曲面的离轴反射式光学系统设计技术可以使光学载荷获得更大的成像视场，提升遥感器的成像质量，避免采用多台相机视场拼接带来的制造成本和发射成本的剧增。 同时随着数控光学...
