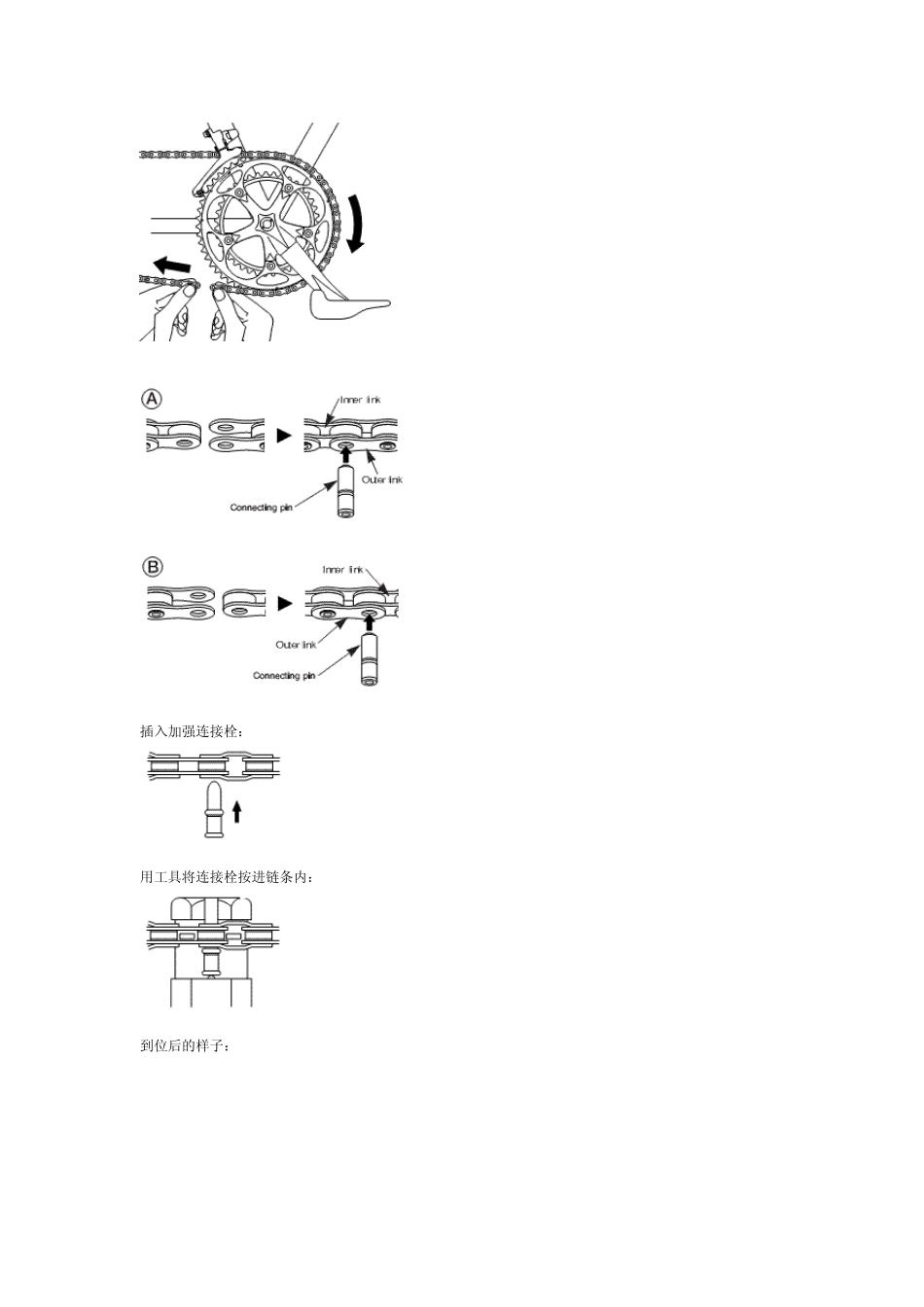

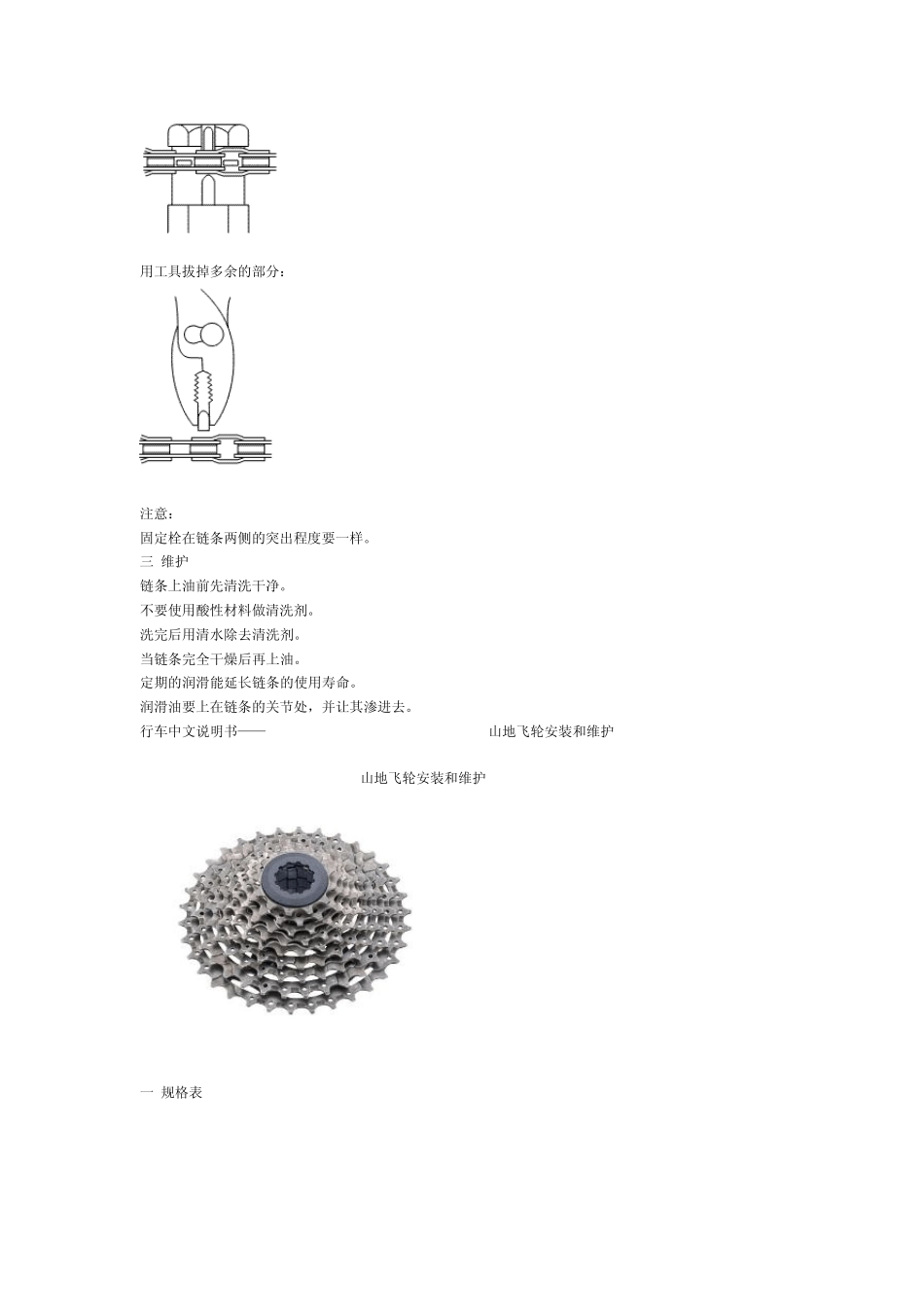

自行车中文说明书——Shimano CN-7701/CN-93/CN-73山地链条安装和维护 Shimano CN-7701/CN-93/CN-73山地链条安装和维护 一.基础信息 CN-7701/CN-93/CN-73都是 9速链条，只能使用加强连接栓(reinforced connecting pin)来连接链条。 有两种不同规格的加强连接栓，所使用的工具也不同，不正确的搭配会导致链条损坏乃至断裂。请根据下表进行选择： 链条 加强连接栓 工具 9速链条如： CN-7701/CN-HG93 TL-CN31/TL-CN22 8/7/6速链条如： CN-HG50/CN-IG51 TL-CN31/TL-CN22 和 TL-CN30/TL-CN21要截断链条时，注意不要在加强连接栓和末端栓(end pin)的地方进行： 二.连接步骤： 将链条两端拉在一起，建议外侧一端在前(按传输方向)，如图 A。这比相反方向(如图 B)的强度要高： 插入加强连接栓： 用工具将连接栓按进链条内： 到位后的样子： 用工具拔掉多余的部分： 注意： 固定栓在链条两侧的突出程度要一样。 三.维护 链条上油前先清洗干净。 不要使用酸性材料做清洗剂。 洗完后用清水除去清洗剂。 当链条完全干燥后再上油。 定期的润滑能延长链条的使用寿命。 润滑油要上在链条的关节处，并让其渗进去。 行车中文说明书——Shimano CS-M970/CS-M760/CS-M580山地飞轮安装和维护 Shimano CS-M970/CS-M760/CS-M580山地飞轮安装和维护 一.规格表 XTR DEORE XT Deore LX 型号 CS-M970 CS-M760 CS-M580 类型 HG Cassette Sprocket 速级 9 链条 Super Narrow HG for 9-speed 齿数 (ba)11-32T (be)11-34T (bd)12-34T (aq)11-32T (as)11-34T (ar)11-32T (au)11-34T Sprocket Material Steel-5/Ti-4 steel steel Sprocket Finish Nickel/Titanium chrome plated pearl bright finish齿数： 11-32T：11-12-14-16-18-21-24-28-32 11-34T：11-13-15-17-20-23-26-30-34 12-34T：12-14-16-18-20-23-26-30-34 二.安装(1).对齐安装位置每个飞轮齿片有标记的那面要装在外侧。把较宽的那个部位和花鼓棘轮的A部位(凹槽宽度最宽)对齐。 (2).装入飞轮片按照下面各种飞轮型号的图示，将飞轮片装入棘轮。 XTR CS-M970(ba)： XTR CS-M970(bd)： XTR CS-M970(be)： XT CS-M760(aq)： XT CS-M760(as)： LX CS-M580(ar)： LX CS-M580(au)： (3).锁紧锁环使用工具TL-LR15锁紧锁环，扭距：30-50Nm{261-434 in.lbs.}。 三.维护更换飞轮时，使用工具TL-LR15和 TL-SR21来取下...
