自行车测速仪

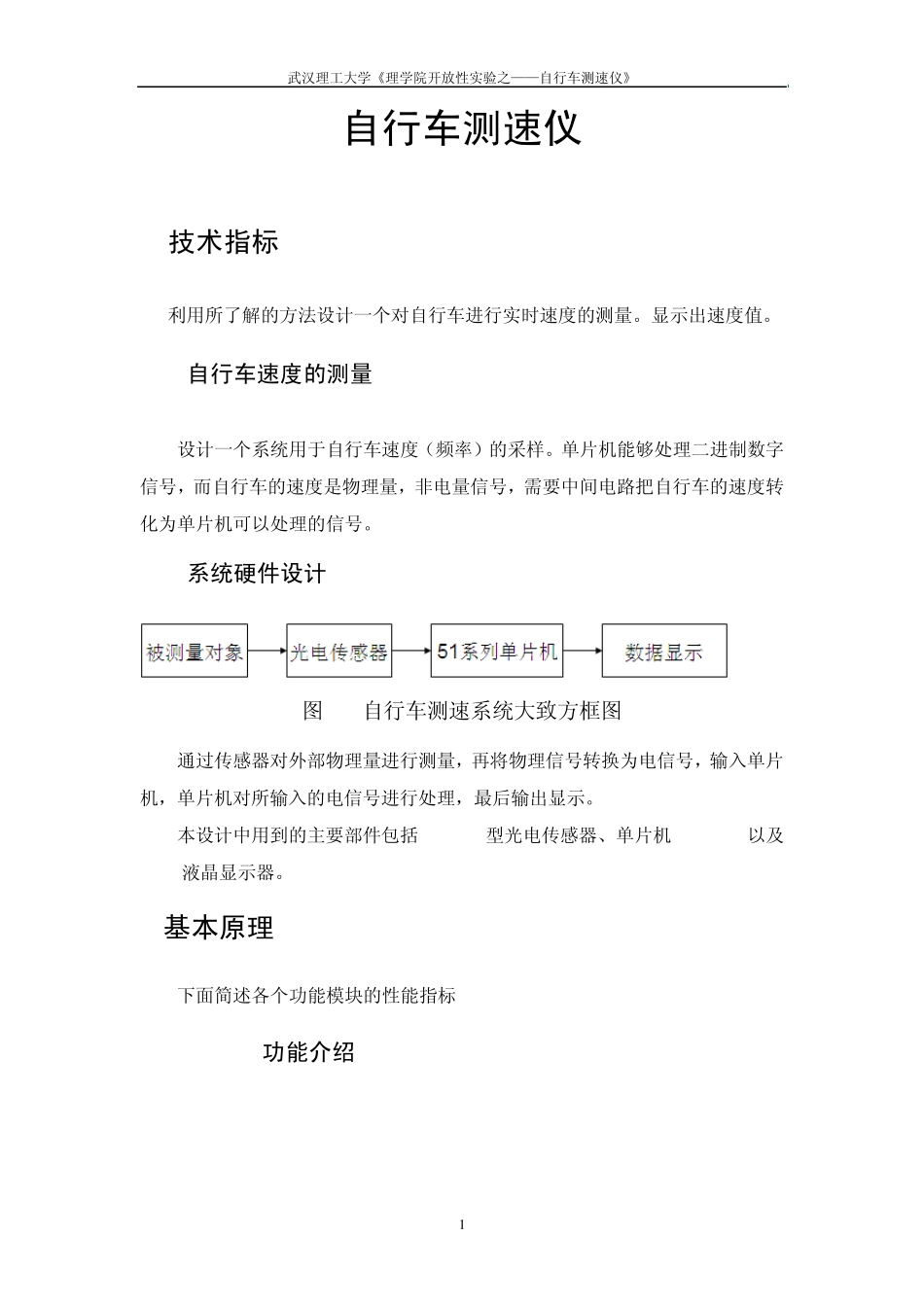

武汉理工大学《理学院开放性实验之——自行车测速仪》 1 自行车测速仪 1 技术指标 利用所了解的方法设计一个对自行车进行实时速度的测量。显示出速度值。 1.1 自行车速度的测量 设计一个系统用于自行车速度（频率）的采样。单片机能够处理二进制数字信号，而自行车的速度是物理量，非电量信号，需要中间电路把自行车的速度转化为单片机可以处理的信号。 1.2 系统硬件设计 图 1 自行车测速系统大致方框图 通过传感器对外部物理量进行测量，再将物理信号转换为电信号，输入单片机，单片机对所输入的电信号进行处理，最后输出显示。 本设计中用到的主要部件包括 LG-916型光电传感器、单片机 AT89C52以及1602液晶显示器。 2 基本原理 下面简述各个功能模块的性能指标 2.1 LG-916功能介绍 武汉理工大学《理学院开放性实验之——自行车测速仪》 2 图2 LG-916的实物图 从传感器发出光（红外线），照到旋转轴上产生反射光,再检测这个反射光的非接触式转速传感器。在旋转轴上通常要贴反射标签，LG-916是在其尖端部使用玻璃纤维束，其玻璃纤维束发出红外线光，同时接受反射回来的光。传感器内装小型放大器，对波形整形为矩形波输出。 检测方式：使用光纤维的光电反射方式 检测距离：最大20mm（使用12mm见方专用反射标签） 响应速度：20m/s（使用12mm见方专用反射标签）0.6 ms （换算受光时间） 输出电压：“Hi”电平：＋5±0.5V “Lo”电平：＋0.5V 以下 （但,負荷电阻100kΩ 以上） 输出阻抗：1KΩ 以下 输出接头 ：适用插头：R04-PB6F（适用信号线：MX-700・800系列） 适用转速显示仪：TM系列、CT系列 使用温度范围：－10℃ ～ ＋60℃ 电 源：DC12±2V，60mA以下 外形尺寸：21（W）×24（H）×117（L）mm 重量：约 150g 备注：反射标签1 张（可分成 12mm见方25 张） 2.2 51系列单片机的介绍 MCS51系列单片机是美国 Intel公司于 1980年推出的一种 8位单片机系列。该系列的基本型产品是8051、8031和 8751。这3种产品之间的区别只是在片内程序存储器方面。8051的片内程序存储器（ROM）是掩膜型的，即在制造芯片时武汉理工大学《理学院开放性实验之——自行车测速仪》 3 已将应用程序固化进去；8031片内没有程序存储器；8751内部包含有用作程序存储器的 4KB的 EPROM。由于 8051的编程需要制造商的支持，8751的价格昂贵，因此 8031获得了更为广泛的使用。 MCS51系列单片机优异的性能...
