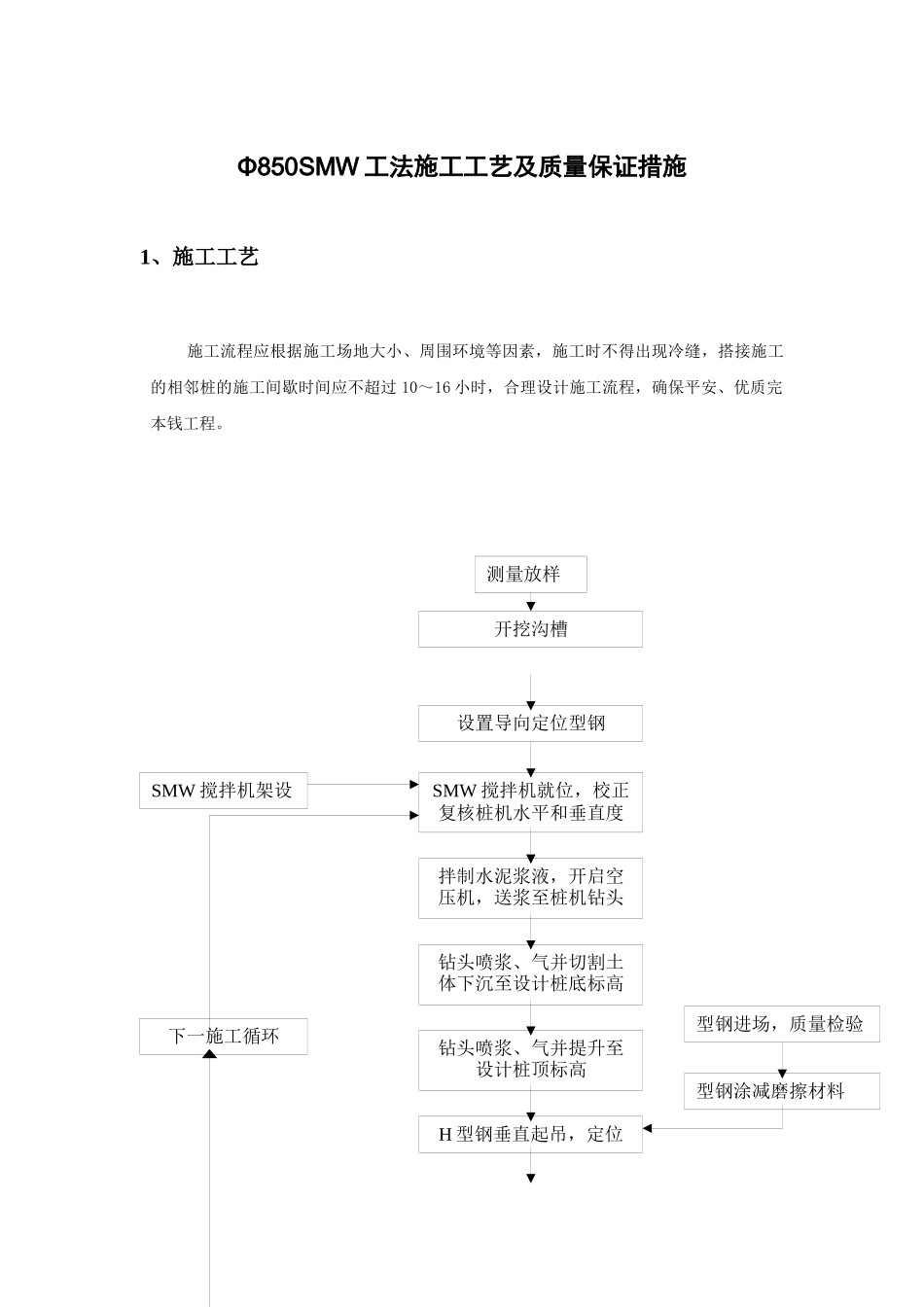

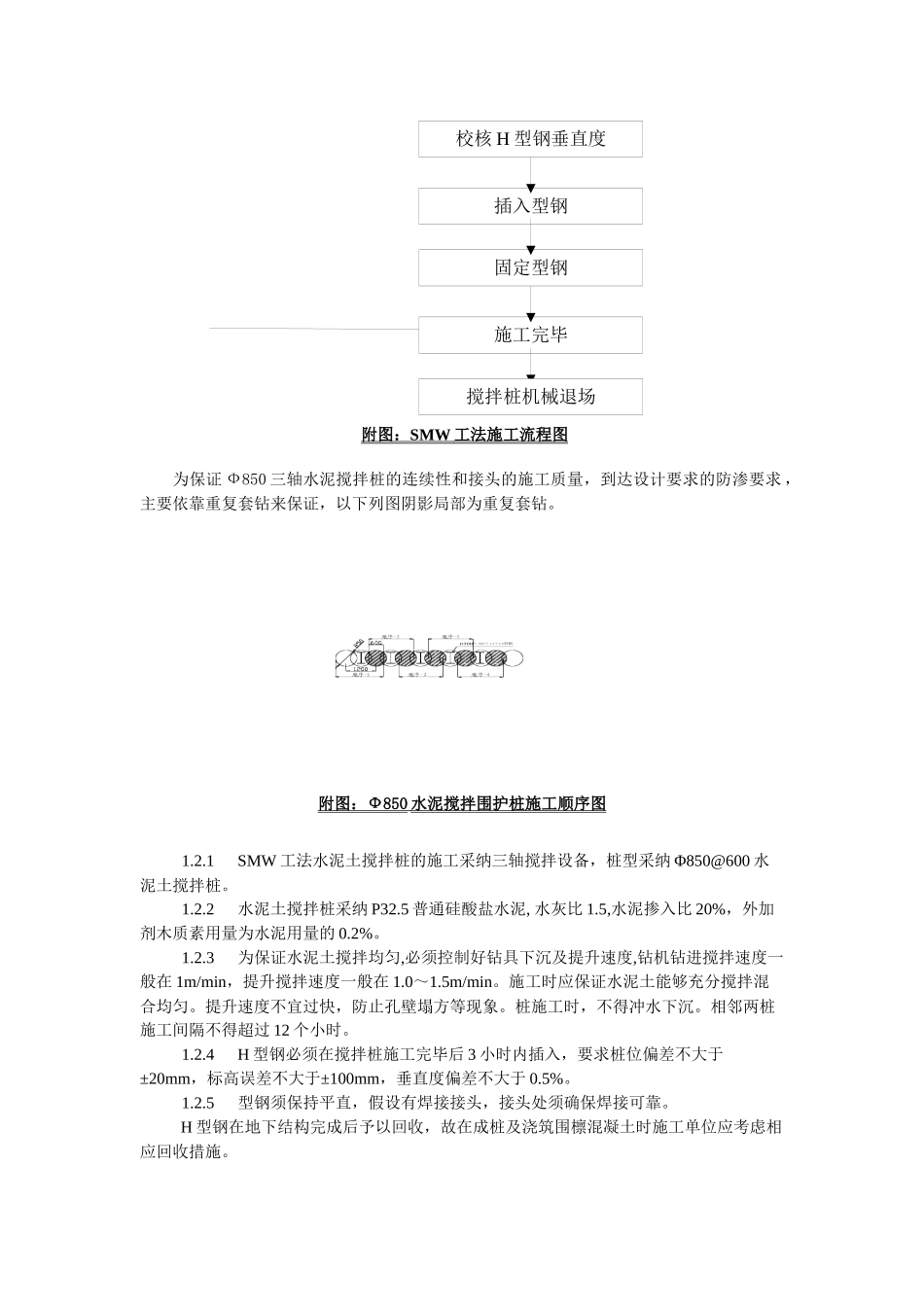

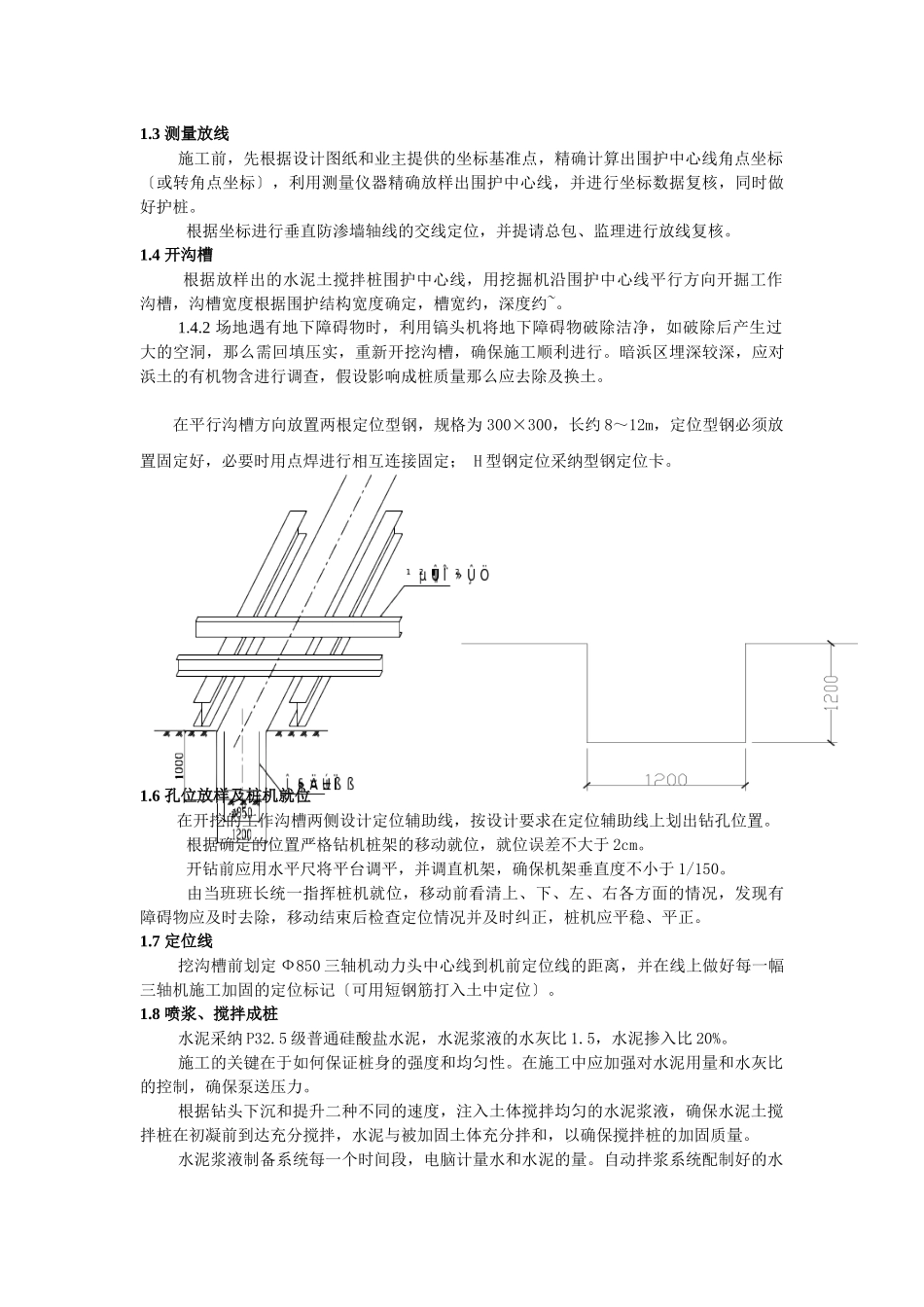

Φ850SMW 工法施工工艺及质量保证措施1、施工工艺施工流程应根据施工场地大小、周围环境等因素,施工时不得出现冷缝,搭接施工的相邻桩的施工间歇时间应不超过 10~16 小时,合理设计施工流程,确保平安、优质完本钱工程。 开挖沟槽设置导向定位型钢SMW 搅拌机就位,校正复核桩机水平和垂直度拌制水泥浆液,开启空压机,送浆至桩机钻头钻头喷浆、气并切割土体下沉至设计桩底标高钻头喷浆、气并提升至设计桩顶标高H 型钢垂直起吊,定位SMW 搅拌机架设下一施工循环型钢进场,质量检验 型钢涂减磨擦材料测量放样附图: SMW 工法施工流程图 为保证 Ф850 三轴水泥搅拌桩的连续性和接头的施工质量,到达设计要求的防渗要求 ,主要依靠重复套钻来保证,以下列图阴影局部为重复套钻。附图: Ф850 水泥搅拌围护桩施工顺序图 1.2.1SMW 工法水泥土搅拌桩的施工采纳三轴搅拌设备,桩型采纳 Φ850@600 水泥土搅拌桩。1.2.2水泥土搅拌桩采纳 P32.5 普通硅酸盐水泥, 水灰比 1.5,水泥掺入比 20%,外加剂木质素用量为水泥用量的 0.2%。1.2.3为保证水泥土搅拌均匀,必须控制好钻具下沉及提升速度,钻机钻进搅拌速度一般在 1m/min,提升搅拌速度一般在 1.0~1.5m/min。施工时应保证水泥土能够充分搅拌混合均匀。提升速度不宜过快,防止孔壁塌方等现象。桩施工时,不得冲水下沉。相邻两桩施工间隔不得超过 12 个小时。1.2.4H 型钢必须在搅拌桩施工完毕后 3 小时内插入,要求桩位偏差不大于±20mm,标高误差不大于±100mm,垂直度偏差不大于 0.5%。1.2.5型钢须保持平直,假设有焊接接头,接头处须确保焊接可靠。 H 型钢在地下结构完成后予以回收,故在成桩及浇筑围檩混凝土时施工单位应考虑相应回收措施。校核 H 型钢垂直度插入型钢 固定型钢施工完毕搅拌桩机械退场1.3 测量放线施工前,先根据设计图纸和业主提供的坐标基准点,精确计算出围护中心线角点坐标〔或转角点坐标〕,利用测量仪器精确放样出围护中心线,并进行坐标数据复核,同时做好护桩。 根据坐标进行垂直防渗墙轴线的交线定位,并提请总包、监理进行放线复核。1.4 开沟槽 根据放样出的水泥土搅拌桩围护中心线,用挖掘机沿围护中心线平行方向开掘工作沟槽,沟槽宽度根据围护结构宽度确定,槽宽约,深度约~。 1.4.2 场地遇有地下障碍物时,利用镐头机将地下障碍物破除洁净,如破除后产生过大的空洞,那么需回填压实,重新开挖沟槽,确保施工顺利进行。暗浜区埋...
