通信光缆架空杆路的施工规范方案

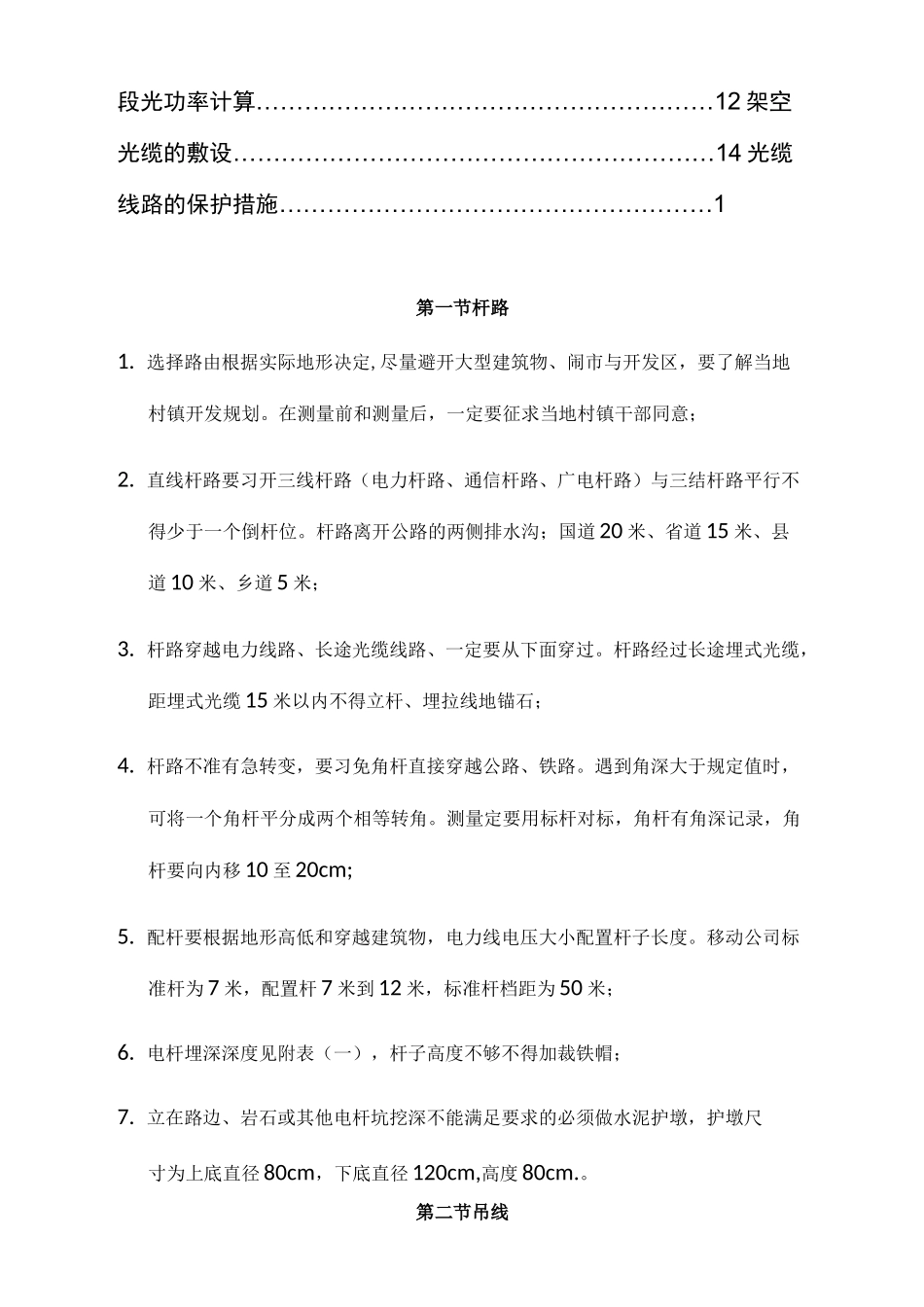

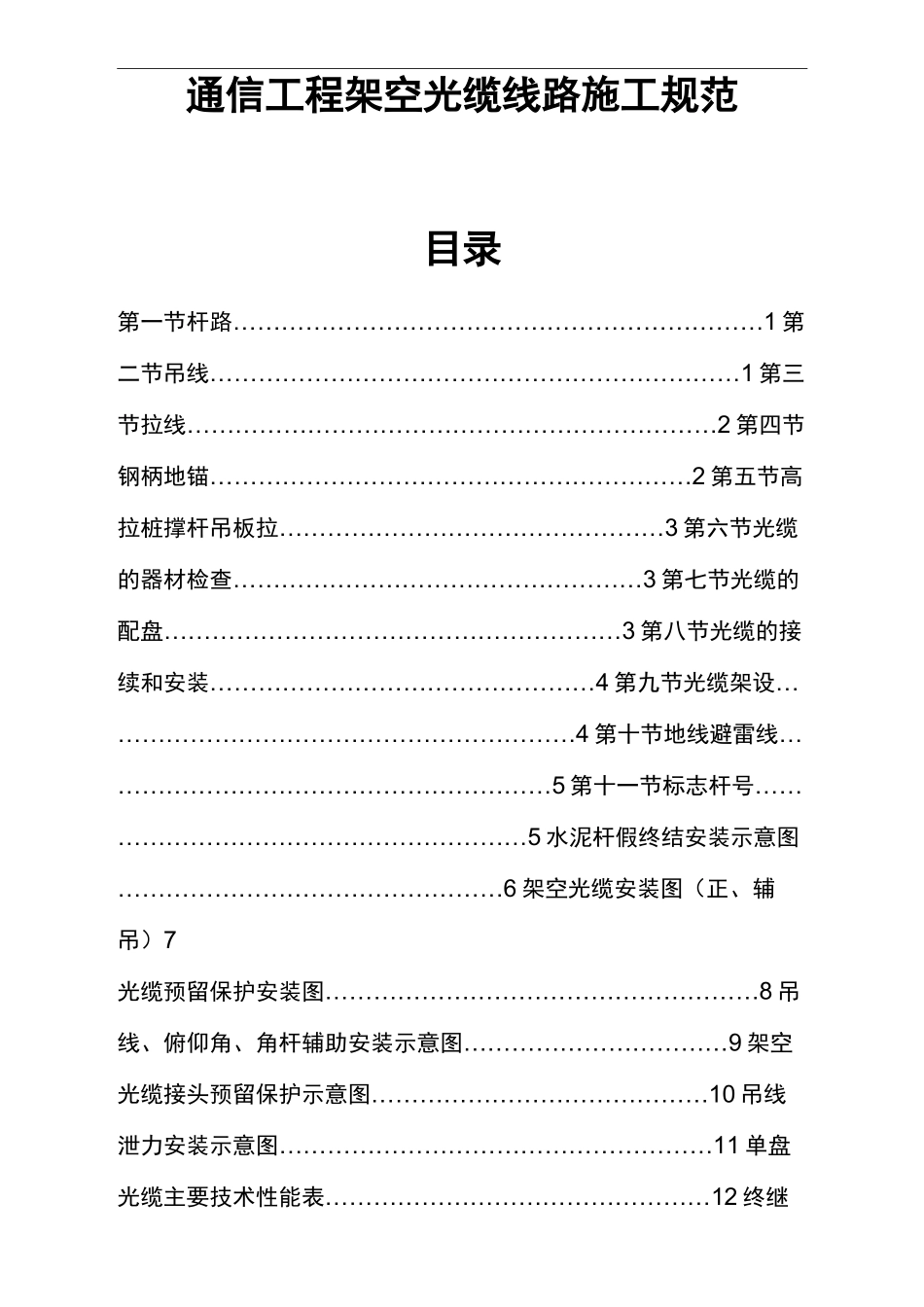

通信工程架空光缆线路施工规范目录第一节杆路…………………………………………………………1 第二节吊线…………………………………………………………1 第三节拉线…………………………………………………………2 第四节钢柄地锚……………………………………………………2 第五节高拉桩撑杆吊板拉…………………………………………3 第六节光缆的器材检查……………………………………………3 第七节光缆的配盘…………………………………………………3 第八节光缆的接续和安装…………………………………………4 第九节光缆架设……………………………………………………4 第十节地线避雷线…………………………………………………5 第十一节标志杆号…………………………………………………5 水泥杆假终结安装示意图…………………………………………6 架空光缆安装图（正、辅吊）7光缆预留保护安装图………………………………………………8 吊线、俯仰角、角杆辅助安装示意图……………………………9 架空光缆接头预留保护示意图……………………………………10 吊线泄力安装示意图………………………………………………11 单盘光缆主要技术性能表…………………………………………12 终继段光功率计算…………………………………………………12 架空光缆的敷设……………………………………………………14 光缆线路的保护措施………………………………………………1第一节杆路1. 选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。在测量前和测量后，一定要征求当地村镇干部同意；2. 直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。杆路离开公路的两侧排水沟；国道 20 米、省道 15 米、县道 10 米、乡道 5 米；3. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。杆路经过长途埋式光缆，距埋式光缆 15 米以内不得立杆、埋拉线地锚石；4. 杆路不准有急转变，要习免角杆直接穿越公路、铁路。遇到角深大于规定值时，可将一个角杆平分成两个相等转角。测量定要用标杆对标，角杆有角深记录，角杆要向内移 10 至 20cm;5. 配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。移动公司标准杆为 7 米，配置杆 7 米到 12 米，标准杆档距为 50 米；6. 电杆埋深深度见附表（一），杆子高度不够不得加裁铁...
