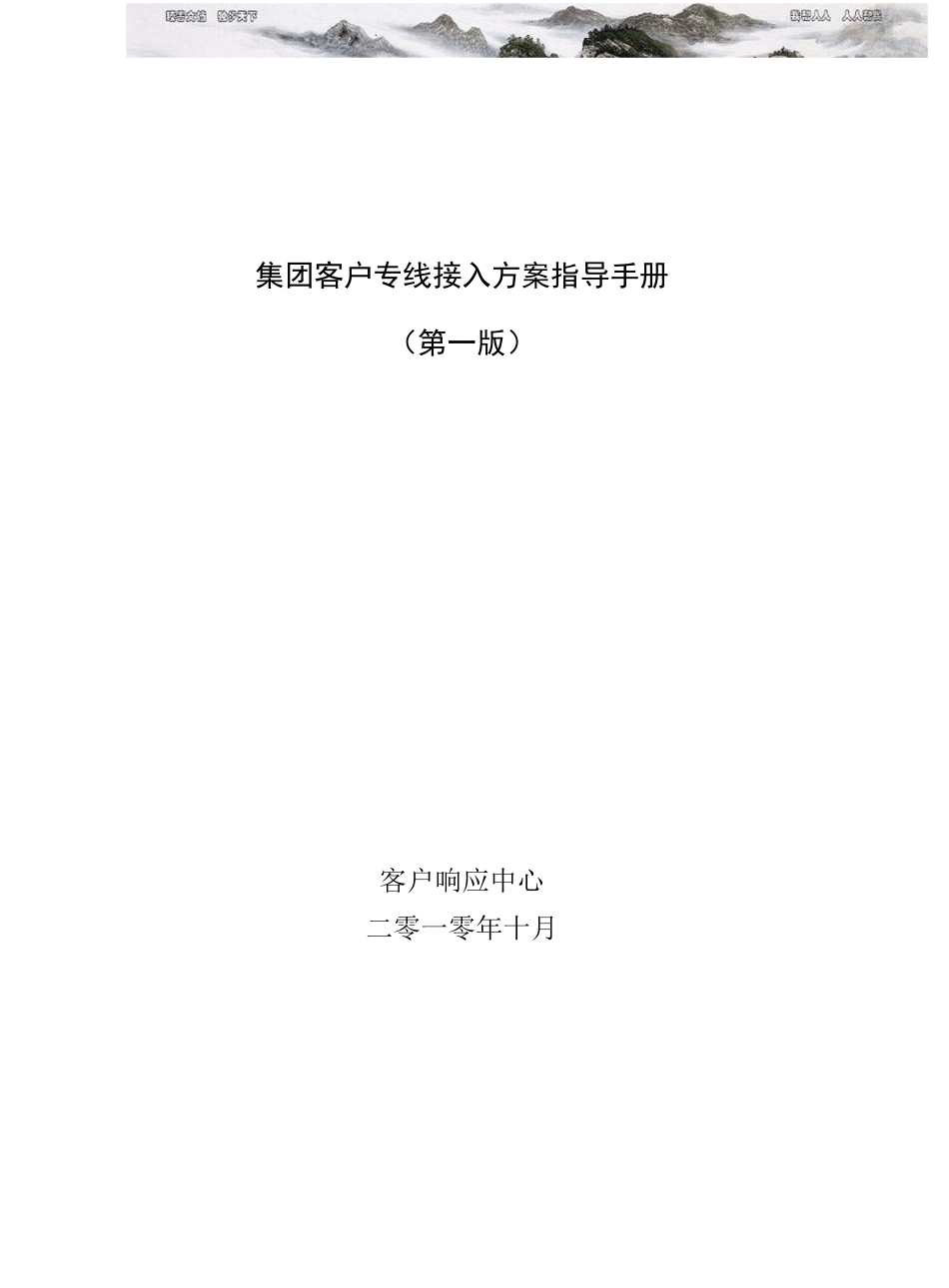

中国移动集团客户专线接入方案指导手册第一版

集团客户专线接入方案指导手册（第一版）客户响应中心二零一零年十月目录1 概述2 GPRS-VPN 业务解决方案 42.1GPRS-VPN 业务建设流程 42.2GPRS-VPN 业务建设的注意事项 42.3GPRS-VPN 图解及路由器配置 53 IP-VPN 业务解决方案 73.1IP-VPN 业务建设流程 73.2IP-VPN 业务建设的注意事项 73.3IP-VPN 业务图解 74 宽带上网业务解决方案 94.1宽带上网业务建设流程 94.2宽带上网业务建设的注意事项 94.3宽带上网业务图解 105 附录：115.1接入设备介绍 115.2专线接入方案补充 165.3传输技术对比及推荐应用场景 17业务IQIID0II传输接入1 概述中国移动网络按功能划分可以分为：接入网、传输网和业务网。如下图所示：GPRS-VPN 接入 NAS 短信网关接入 CMNET 城域网接入智能网应用业务网：业务网均为高性能服务器，均属网管中心管理范围。武汉分公司只负责接入侧交换机的维护、数据制作、IP 地址申请。传输网：武汉移动使用了 PTN、SDH、PON 作为传输网设备，其中 OTN 作为传输网的核心调度层，调度大颗粒业务。接入不同业务根据一定的原则使用不同的传输设备，该原则将在下文进行描述。接入网：主要用于实现各种业务的接入，并实现用户/流量的隔离，保证各类业务的安全和服务质量。接入层通过采用：光纤收发器+PTN、ONU+OLT、MSAP+SDH/MSTP、WLAN 等多种技术实现业务的接入。根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求，结合武汉市核心网、传输网的建设，为促进和指导业务及相关部门更好的开展集团客户专线业务，特制订本指导手册。PTN/MSTP 网NONONO营业厅集团客户WLA家庭用2GPRS-VPN 业务解决方案GPRS 网络做为一种承载网络，基于 GPRS 可以方便地实现多种丰富多彩的业务。根据 GPRS 网络所具有的优点，可以方便的实现移动性、安全性、实时性等需求。因此对于一些对流量、时延和带宽要求不是很高的企业应用,如银行、电力、交通、福彩、法院等行业可以通过 GPRS 实现接入，而且组网结构比较简单，实现起来也比较容易。因此我们说基于 GPRS 的行业性应用有着比较广阔的发展前景。2.1GPRS-VPN 业务建设流程流程顺序如下：◊客户经理立项；◊项目经理委托设计院制作设计图纸、委托施工队进行现场及线路施工；◊项目经理发函至省公司集团客户部，由网管中心分配互联 IP 地址及用户 IP 地址段，并完成 GPRS-VPN 的局数据制作；◊由传输数据中心完成 GPRS-VPN 接入交换机数据...
