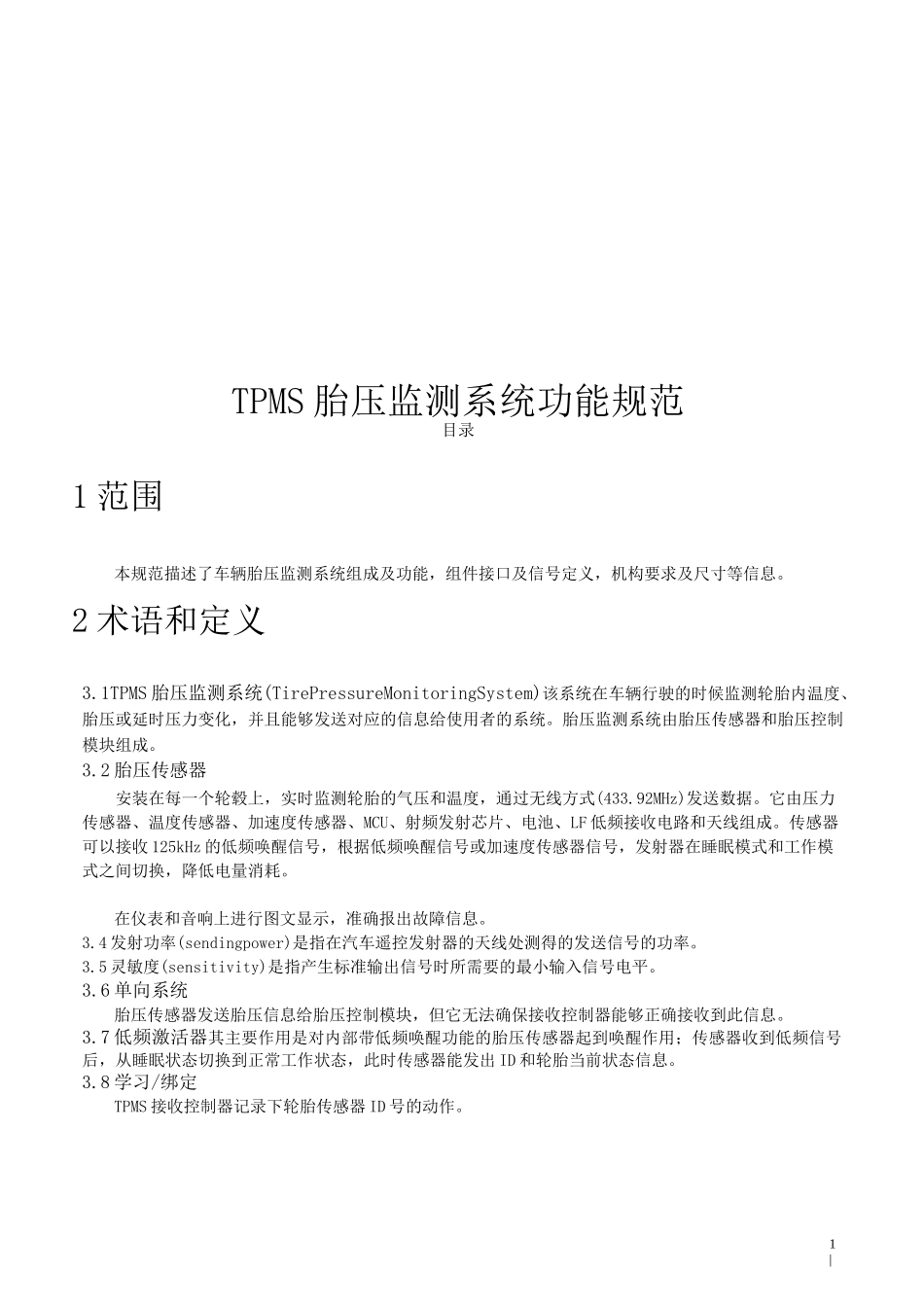

TPMS 胎压监测系统功能规范

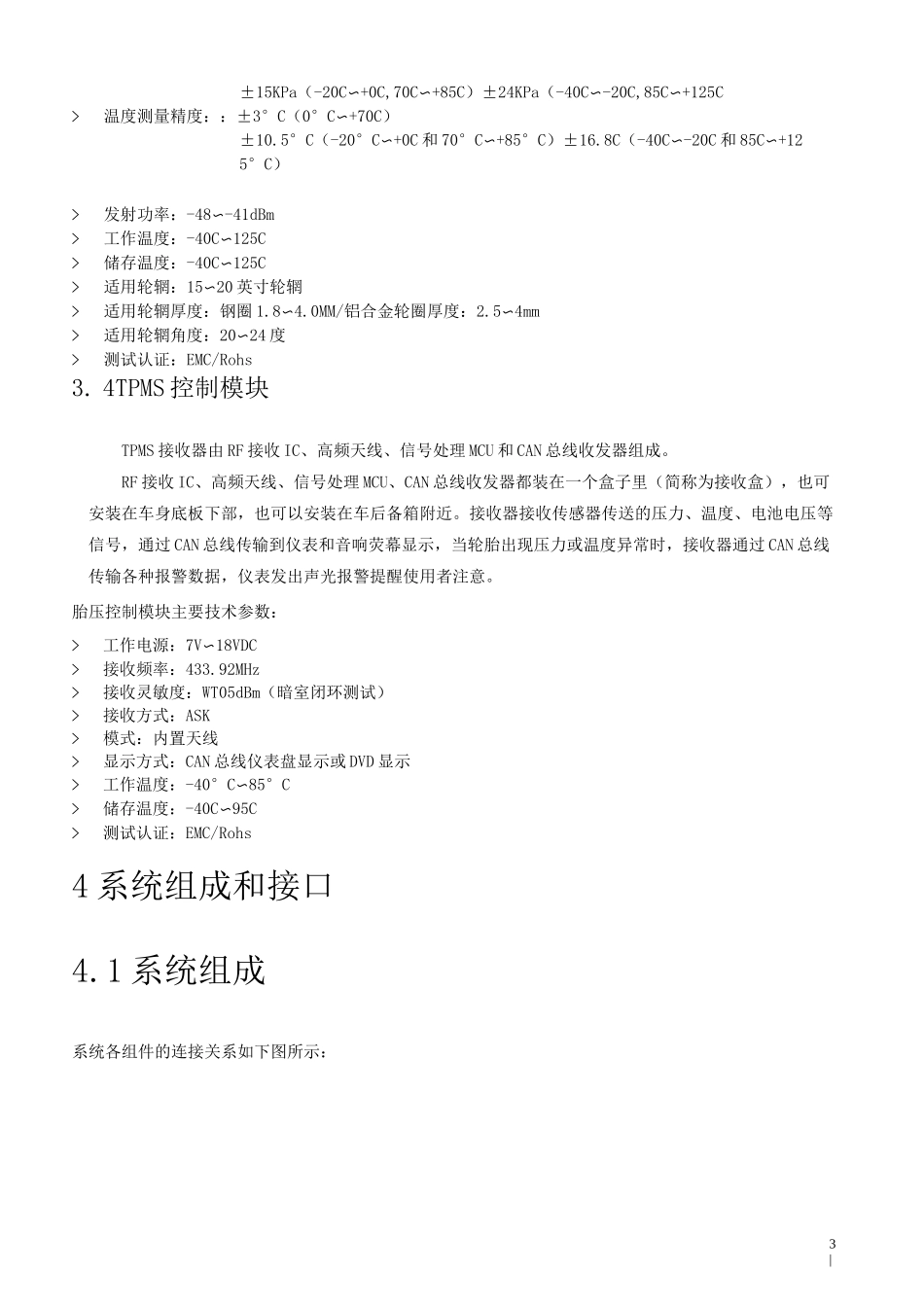

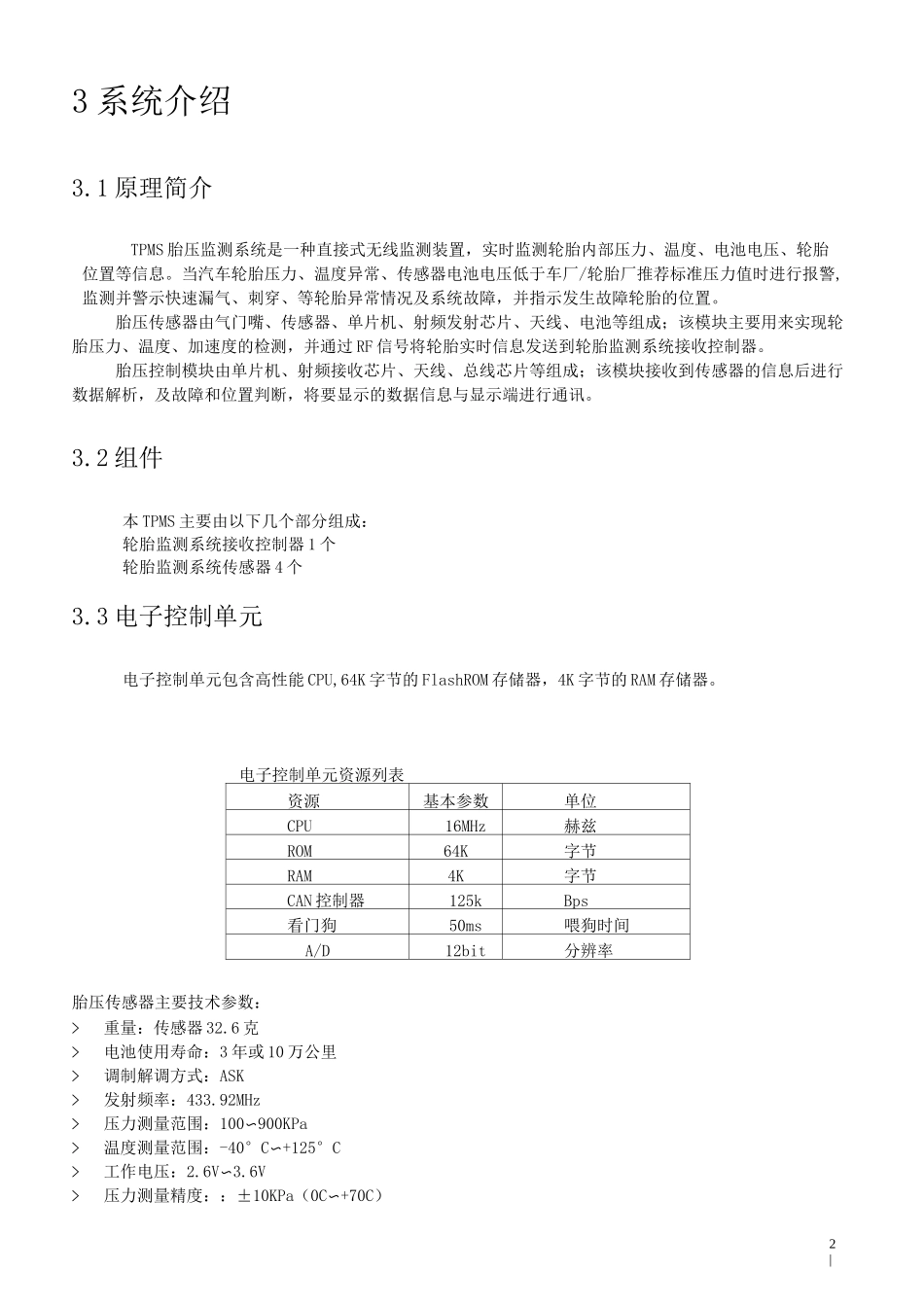

1|TPMS 胎压监测系统功能规范目录1 范围本规范描述了车辆胎压监测系统组成及功能，组件接口及信号定义，机构要求及尺寸等信息。2 术语和定义3.1TPMS 胎压监测系统(TirePressureMonitoringSystem)该系统在车辆行驶的时候监测轮胎内温度、胎压或延时压力变化，并且能够发送对应的信息给使用者的系统。胎压监测系统由胎压传感器和胎压控制模块组成。3.2 胎压传感器安装在每一个轮毂上，实时监测轮胎的气压和温度，通过无线方式(433.92MHz)发送数据。它由压力传感器、温度传感器、加速度传感器、MCU、射频发射芯片、电池、LF 低频接收电路和天线组成。传感器可以接收 125kHz 的低频唤醒信号，根据低频唤醒信号或加速度传感器信号，发射器在睡眠模式和工作模式之间切换，降低电量消耗。在仪表和音响上进行图文显示，准确报出故障信息。3.4 发射功率(sendingpower)是指在汽车遥控发射器的天线处测得的发送信号的功率。3.5 灵敏度(sensitivity)是指产生标准输出信号时所需要的最小输入信号电平。3.6 单向系统胎压传感器发送胎压信息给胎压控制模块，但它无法确保接收控制器能够正确接收到此信息。3.7 低频激活器其主要作用是对内部带低频唤醒功能的胎压传感器起到唤醒作用；传感器收到低频信号后，从睡眠状态切换到正常工作状态，此时传感器能发出 ID 和轮胎当前状态信息。3.8 学习/绑定TPMS 接收控制器记录下轮胎传感器 ID 号的动作。2|3 系统介绍3.1 原理简介TPMS 胎压监测系统是一种直接式无线监测装置，实时监测轮胎内部压力、温度、电池电压、轮胎位置等信息。当汽车轮胎压力、温度异常、传感器电池电压低于车厂/轮胎厂推荐标准压力值时进行报警,监测并警示快速漏气、刺穿、等轮胎异常情况及系统故障，并指示发生故障轮胎的位置。胎压传感器由气门嘴、传感器、单片机、射频发射芯片、天线、电池等组成；该模块主要用来实现轮胎压力、温度、加速度的检测，并通过 RF 信号将轮胎实时信息发送到轮胎监测系统接收控制器。胎压控制模块由单片机、射频接收芯片、天线、总线芯片等组成；该模块接收到传感器的信息后进行数据解析，及故障和位置判断，将要显示的数据信息与显示端进行通讯。3.2 组件本 TPMS 主要由以下几个部分组成：轮胎监测系统接收控制器 1 个轮胎监测系统传感器 4 个3.3 电子控制单元电子控制单元包含高性能 CPU,64K 字节的 FlashROM 存储器，4K 字节的 RAM 存储器。电子控制单元资源列表资源基本参...
