航速及螺旋桨计算书设绘通则

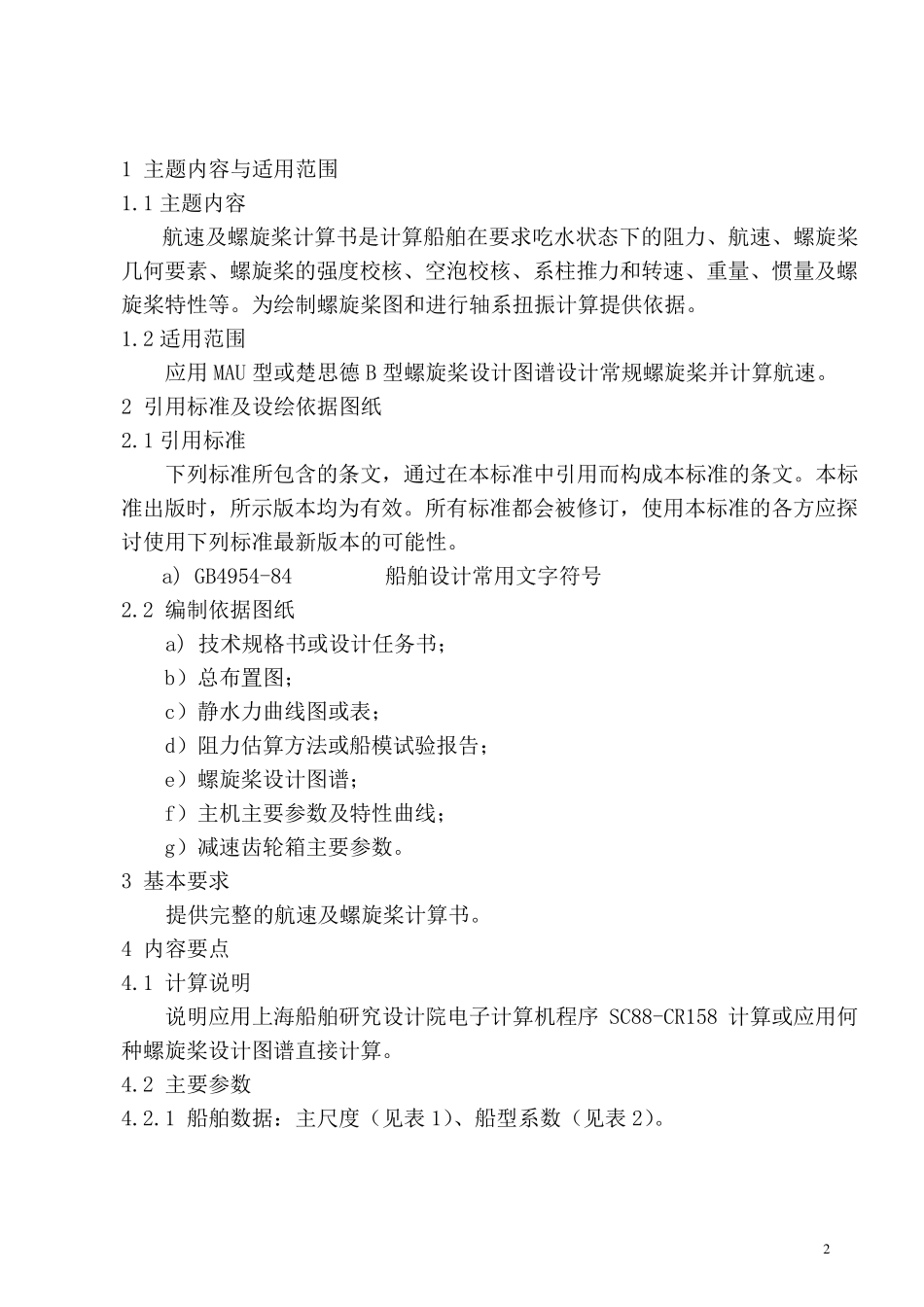

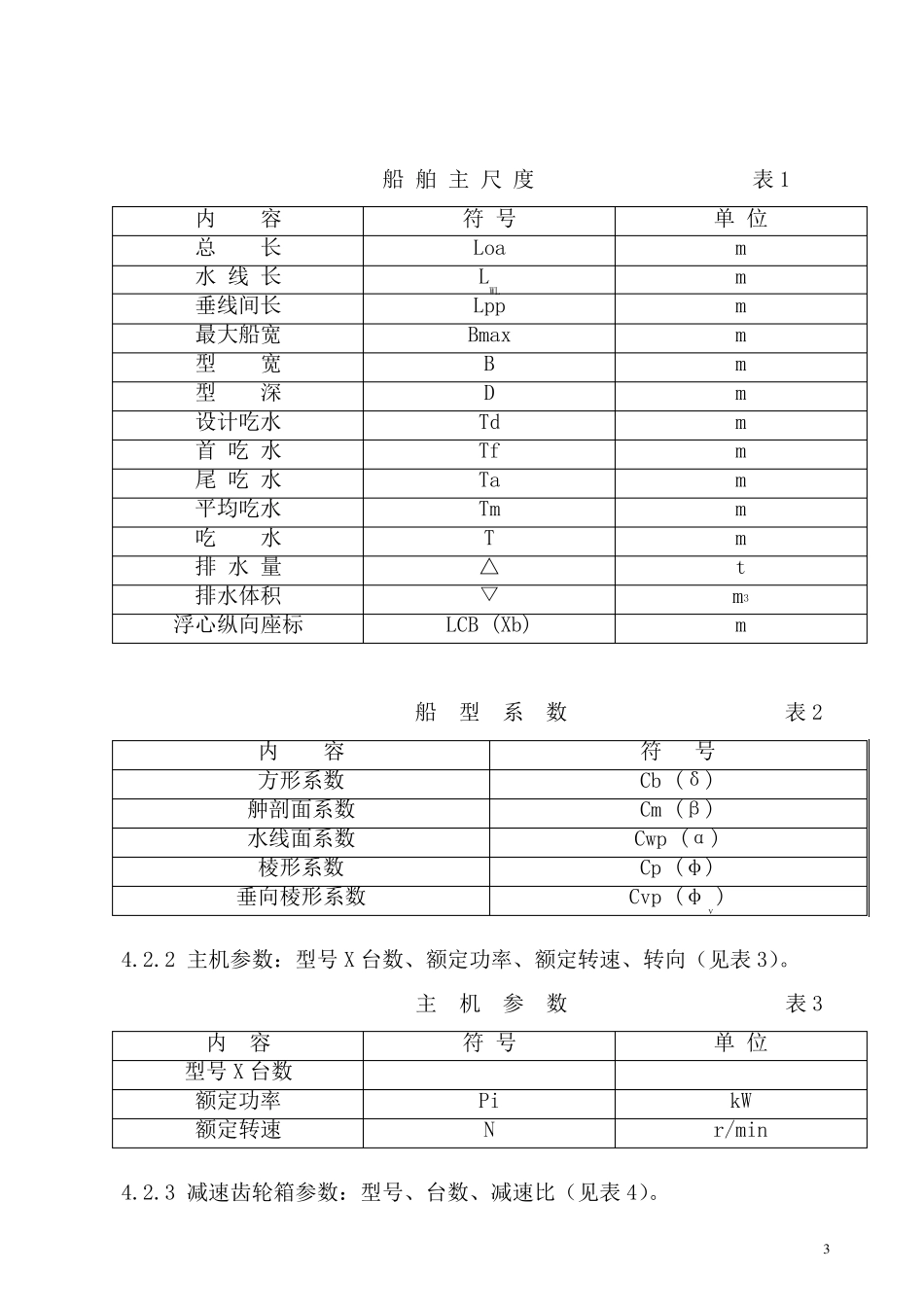

航速及螺旋桨计算书设绘通则 2 1 主题内容与适用范围 1.1 主题内容 航速及螺旋桨计算书是计算船舶在要求吃水状态下的阻力、航速、螺旋桨几何要素、螺旋桨的强度校核、空泡校核、系柱推力和转速、重量、惯量及螺旋桨特性等。为绘制螺旋桨图和进行轴系扭振计算提供依据。 1.2 适用范围 应用MAU 型或楚思德 B 型螺旋桨设计图谱设计常规螺旋桨并计算航速。 2 引用标准及设绘依据图纸 2.1 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 a) GB4954-84 船舶设计常用文字符号 2.2 编制依据图纸 a) 技术规格书或设计任务书； b）总布置图； c）静水力曲线图或表； d）阻力估算方法或船模试验报告； e）螺旋桨设计图谱； f）主机主要参数及特性曲线； g）减速齿轮箱主要参数。 3 基本要求 提供完整的航速及螺旋桨计算书。 4 内容要点 4.1 计算说明 说明应用上海船舶研究设计院电 子 计算机程 序SC88-CR158 计算或应用何种 螺旋桨设计图谱直 接 计算。 4.2 主要参数 4.2.1 船舶数据： 主尺 度（ 见 表1）、船型系数（ 见 表2）。 3 船 舶 主 尺 度 表1 内 容 符 号 单 位 总 长 Loa m 水 线 长 LWL m 垂线间长 Lpp m 最大船宽 Bmax m 型 宽 B m 型 深 D m 设计吃水 Td m 首 吃 水 Tf m 尾 吃 水 Ta m 平均吃水 Tm m 吃 水 T m 排 水 量 △ t 排水体积 ▽ m3 浮心纵向座标 LCB (Xb) m 船 型 系 数 表2 内 容 符 号 方形系数 Cb (δ) 舯剖面系数 Cm (β) 水线面系数 Cwp (α) 棱形系数 Cp (φ) 垂向棱形系数 Cvp (φν) 4.2.2 主机参数：型号X 台数、额定功率、额定转速、转向（见表3）。 主 机 参 数 表3 内 容 符 号 单 位 型号X 台数 额定功率 Pi kW 额定转速 N r/min 4.2.3 减速齿轮箱参数：型号、台数、减速比（见表4）。 4 减 速 齿 轮 箱 参 数 表4 内 容 符 号 单 位 型号、台数 减速比 N 4.2.4 螺旋桨设计要求：主机功率、螺旋桨设计转速、螺旋桨只数、螺旋桨浸深、螺旋桨旋向、桨叶形式和叶片数、桨毂形状和尺度（见表5）。 螺 旋 桨 设 计 要 求 表5 内 容 符 号 单 位 螺旋桨设计功率 Ps...
