舵机基础知识

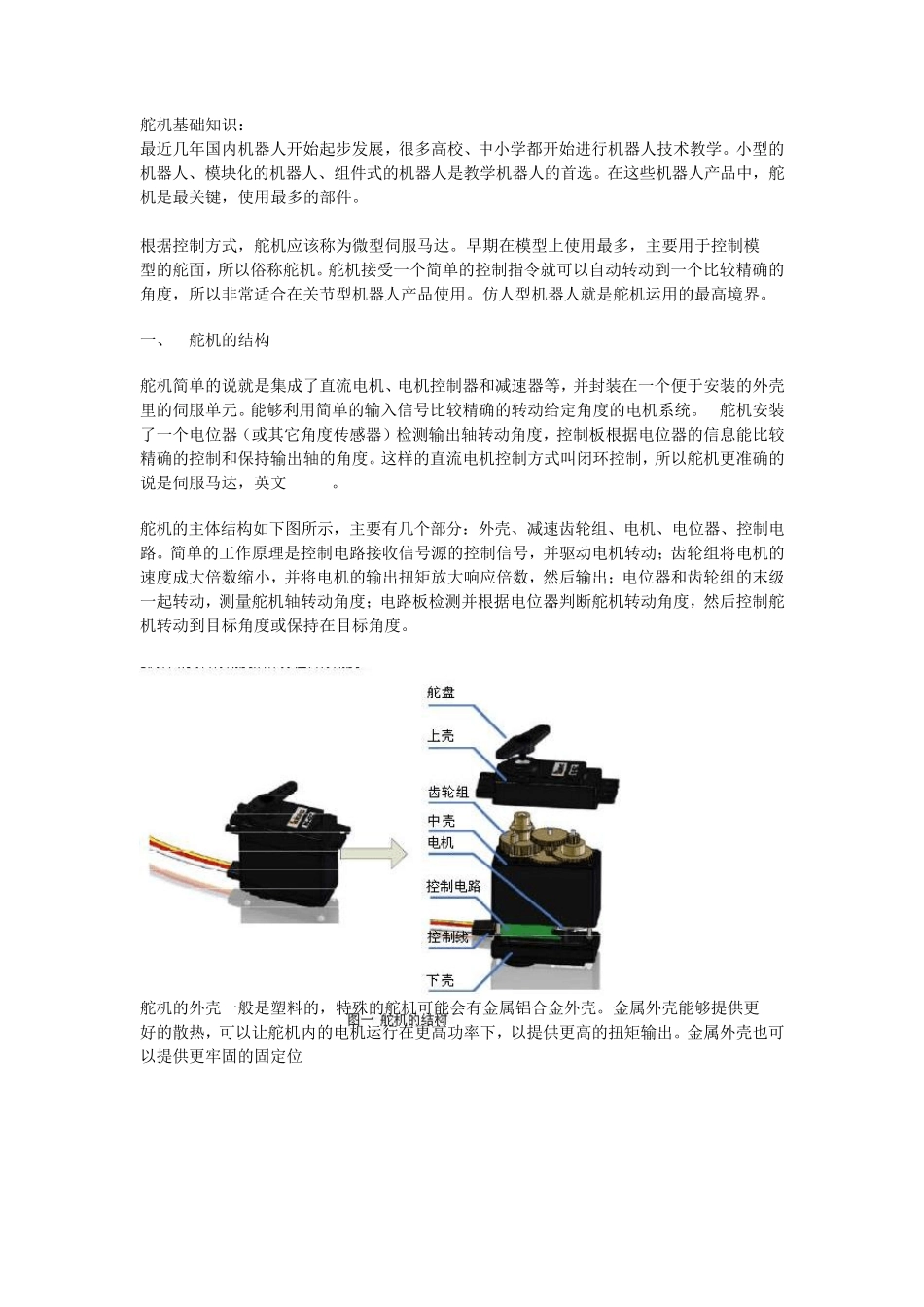

舵机基础知识_第1页
1/7
舵机基础知识_第2页
2/7

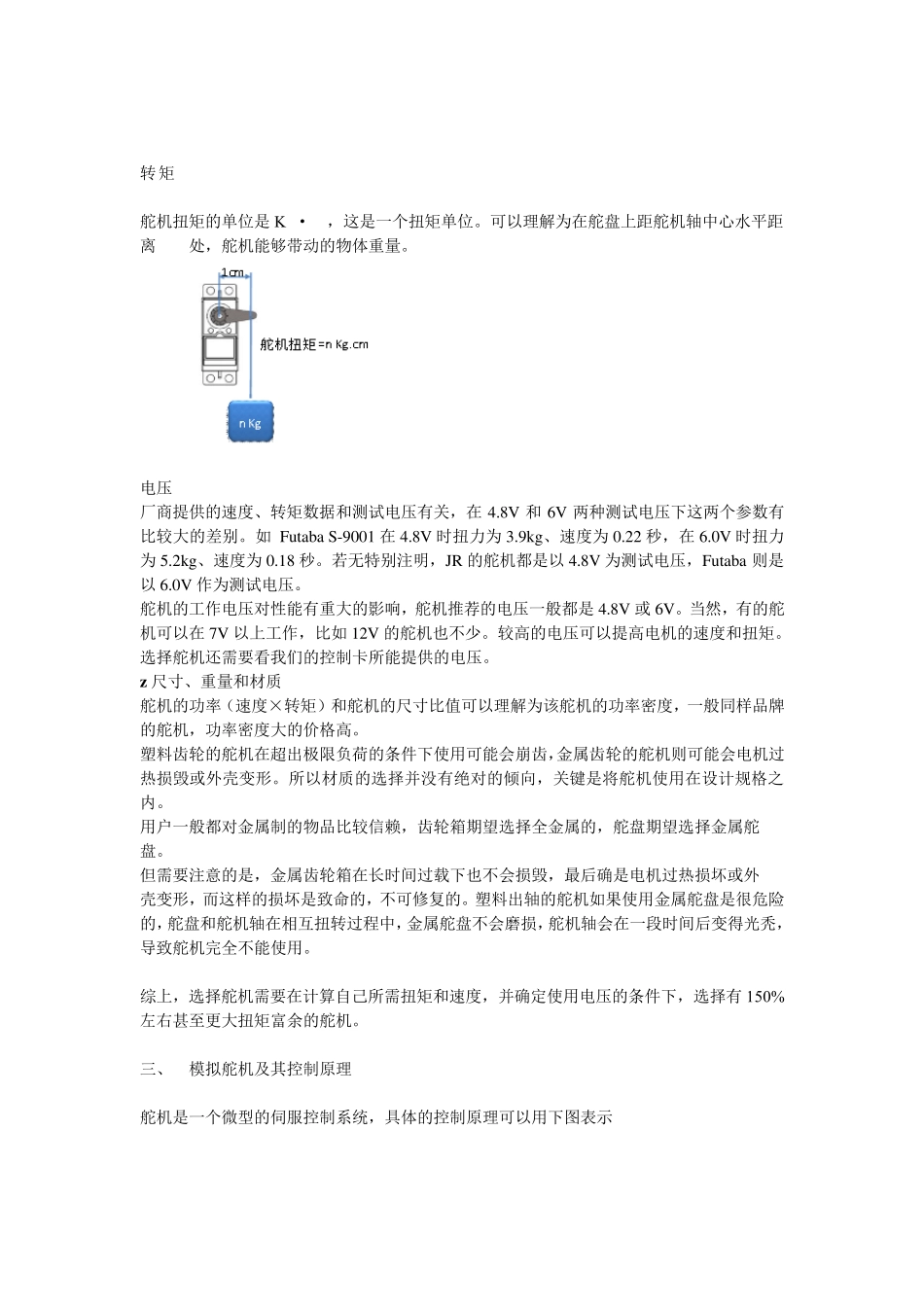

舵机基础知识_第3页
3/7
舵机基础知识: 最近几年国内机器人开始起步发展,很多高校、中小学都开始进行机器人技术教学。小型的机器人、模块化的机器人、组件式的机器人是教学机器人的首选。在这些机器人产品中,舵机是最关键,使用最多的部件。 根据控制方式,舵机应该称为微型伺服马达。早期在模型上使用最多,主要用于控制模 型的舵面,所以俗称舵机。舵机接受一个简单的控制指令就可以自动转动到一个比较精确的 角度,所以非常适合在关节型机器人产品使用。仿人型机器人就是舵机运用的最高境界。 一、 舵机的结构 舵机简单的说就是集成了直流电机、电机控制器和减速器等,并封装在一个便于安装的外壳里的伺服单元。能够利用简单的输入信号比较精确的转动给定角度的电机系统。 舵机安装了一个电位器(或其它角度传感器)检测输出轴转动角度,控制板根据电位器的信息能比较精确的控制和保持输出轴的角度。这样的直流电机控制方式叫闭环控制,所以舵机更准确的说是伺服马达,英文 servo。 舵机的主体结构如下图所示,主要有几个部分:外壳、减速齿轮组、电机、电位器、控制电路。简单的工作原理是控制电路接收信号源的控制信号,并驱动电机转动;齿轮组将电机的速度成大倍数缩小,并将电机的输出扭矩放大响应倍数,然后输出;电位器和齿轮组的末级一起转动,测量舵机轴转动角度;电路板检测并根据电位器判断舵机转动角度,然后控制舵机转动到目标角度或保持在目标角度。 舵机的外壳一般是塑料的,特殊的舵机可能会有金属铝合金外壳。金属外壳能够提供更 好的散热,可以让舵机内的电机运行在更高功率下,以提供更高的扭矩输出。金属外壳也可 以提供更牢固的固定位 齿轮箱有塑料齿轮、混合齿轮、金属齿轮的差别。塑料齿轮成本底,噪音小,但强度较低;金属齿轮强度高,但成本高,在装配精度一般的情况下会有很大的噪音。小扭矩舵机、微舵、扭矩大但功率密度小的舵机一般都用塑料齿轮,如 Futaba 3003,辉盛的 9g微舵。金属齿轮一般用于功率密度较高的舵机上,比如辉盛的 995舵机,在和 3003一样体积的情况下却能提供 13KG的扭矩。Hitec甚至用钛合金作为齿轮材料,其高强度能保证 3003大小的舵机能提供 20几公斤的扭矩。混合齿轮在金属齿轮和塑料齿轮间做了折中,在电机输出齿轮上扭矩一般不大,用塑料齿轮。 二、 舵机的规格和选型 当今使用的舵机有模拟舵机和数字舵机之分(具体差别见第 节),不过数字舵机还是相对较少。下面的技术规格同时适用...
