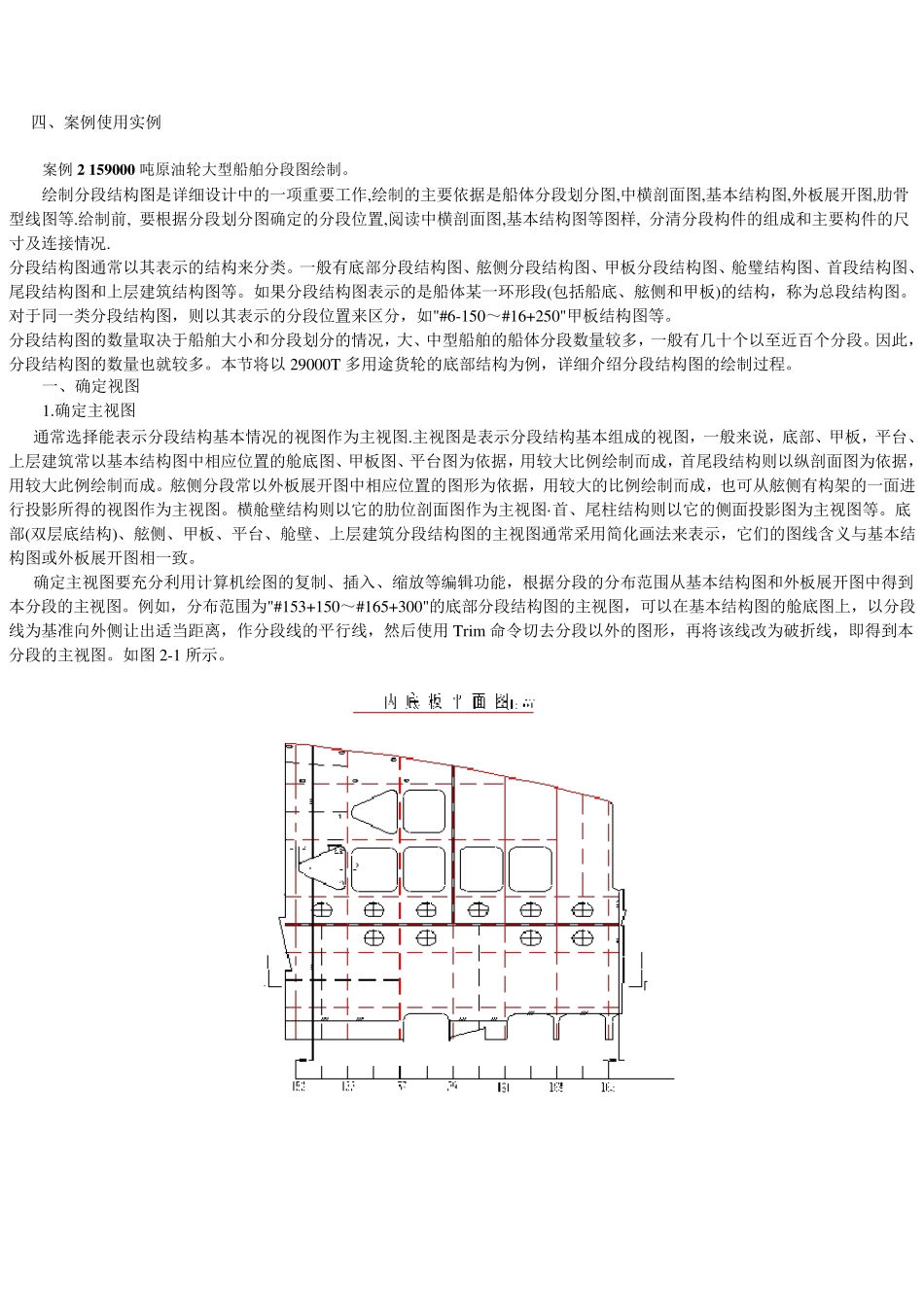

四、案例使用实例 案例 2 1 5 9 0 0 0 吨原油轮大型船舶分段图绘制。 绘制分段结构图是详细设计中的一项重要工作,绘制的主要依据是船体分段划分图,中横剖面图,基本结构图,外板展开图,肋骨型线图等.给制前, 要根据分段划分图确定的分段位置,阅读中横剖面图,基本结构图等图样, 分清分段构件的组成和主要构件的尺寸及连接情况. 分段结构图通常以其表示的结构来分类。一般有底部分段结构图、舷侧分段结构图、甲板分段结构图、舱璧结构图、首段结构图、尾段结构图和上层建筑结构图等。如果分段结构图表示的是船体某一环形段(包括船底、舷侧和甲板)的结构,称为总段结构图。对于同一类分段结构图,则以其表示的分段位置来区分,如"#6-150~#16+250"甲板结构图等。 分段结构图的数量取决于船舶大小和分段划分的情况,大、中型船舶的船体分段数量较多,一般有几十个以至近百个分段。因此,分段结构图的数量也就较多。本节将以 29000T 多用途货轮的底部结构为例,详细介绍分段结构图的绘制过程。 一、确定视图 1.确定主视图 通常选择能表示分段结构基本情况的视图作为主视图.主视图是表示分段结构基本组成的视图,一般来说,底部、甲板,平台、上层建筑常以基本结构图中相应位置的舱底图、甲板图、平台图为依据,用较大比例绘制而成,首尾段结构则以纵剖面图为依据,用较大此例绘制而成。舷侧分段常以外板展开图中相应位置的图形为依据,用较大的比例绘制而成,也可从舷侧有构架的一面进行投影所 得 的视图作为主视图。横舱壁 结构则以它 的肋位剖面图作为主视图·首、尾柱 结构则以它 的侧面投影图为主视图等。底部(双 层底结构)、舷侧、甲板、平台、舱壁 、上层建筑分段结构图的主视图通常采 用简 化 画 法 来表示,它 们 的图线含 义 与 基本结构图或 外板展开图相一致 。 确定主视图要充 分利 用计算 机 绘图的复 制、插 入 、缩 放 等编 辑 功 能,根据分段的分布 范 围 从基本结构图和外板展开图中得 到本分段的主视图。例如,分布 范 围 为"#153+150~#165+300"的底部分段结构图的主视图,可以在 基本结构图的舱底图上,以分段线为基准 向 外侧让 出 适 当 距 离 ,作分段线的平行线,然 后 使用 Trim 命 令 切 去 分段以外的图形,再 将该 线改 为破 折 线,即 得 到 本分段的主视图。如图 2-1 所 示。 图2-1 底部分段主视图 2 .确定剖面图 根据主视...
