船舶与海上设施起重设备规范

船舶与海上设施起重设备规范_第1页
1/7
船舶与海上设施起重设备规范_第2页
2/7
船舶与海上设施起重设备规范_第3页
3/7

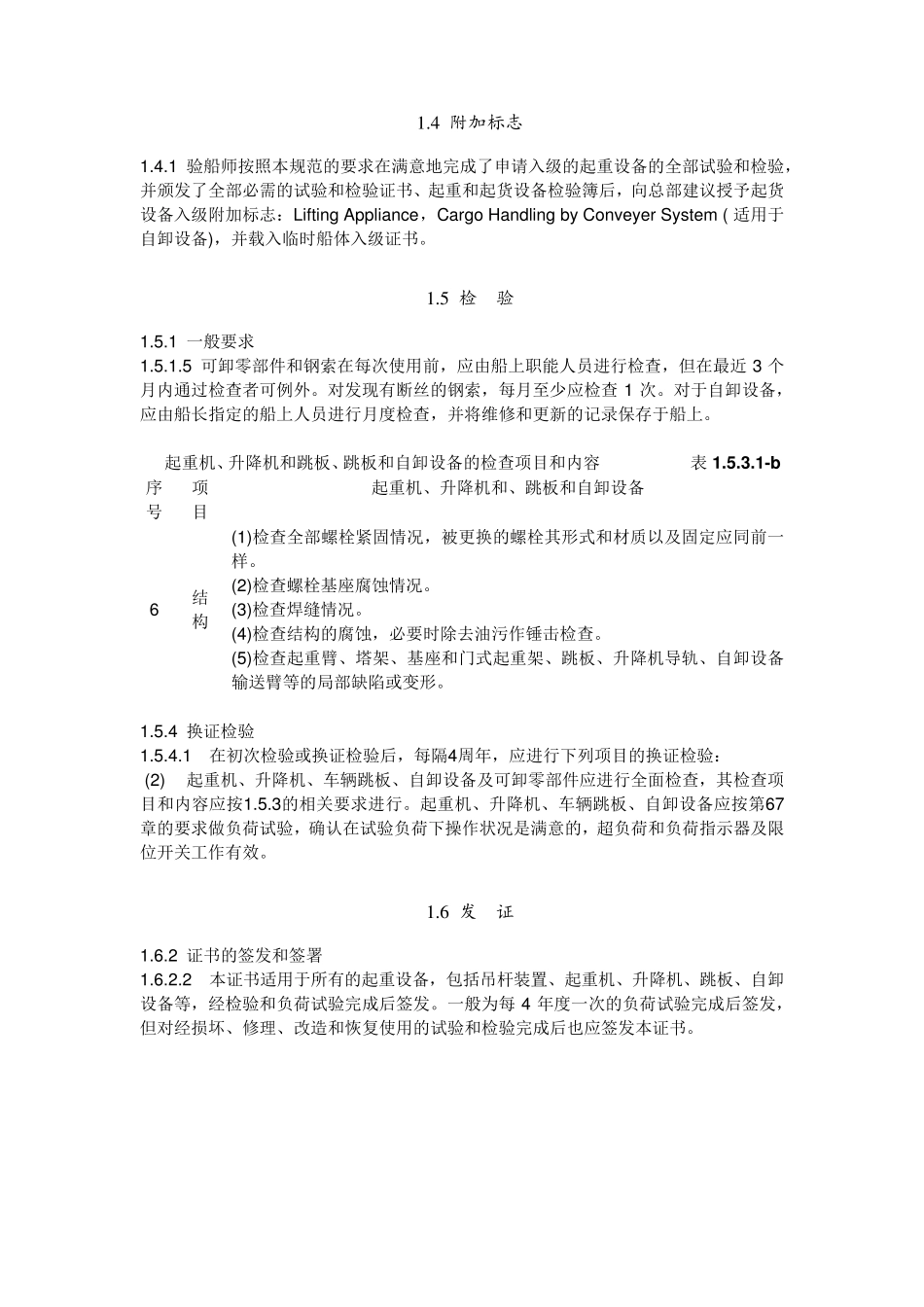

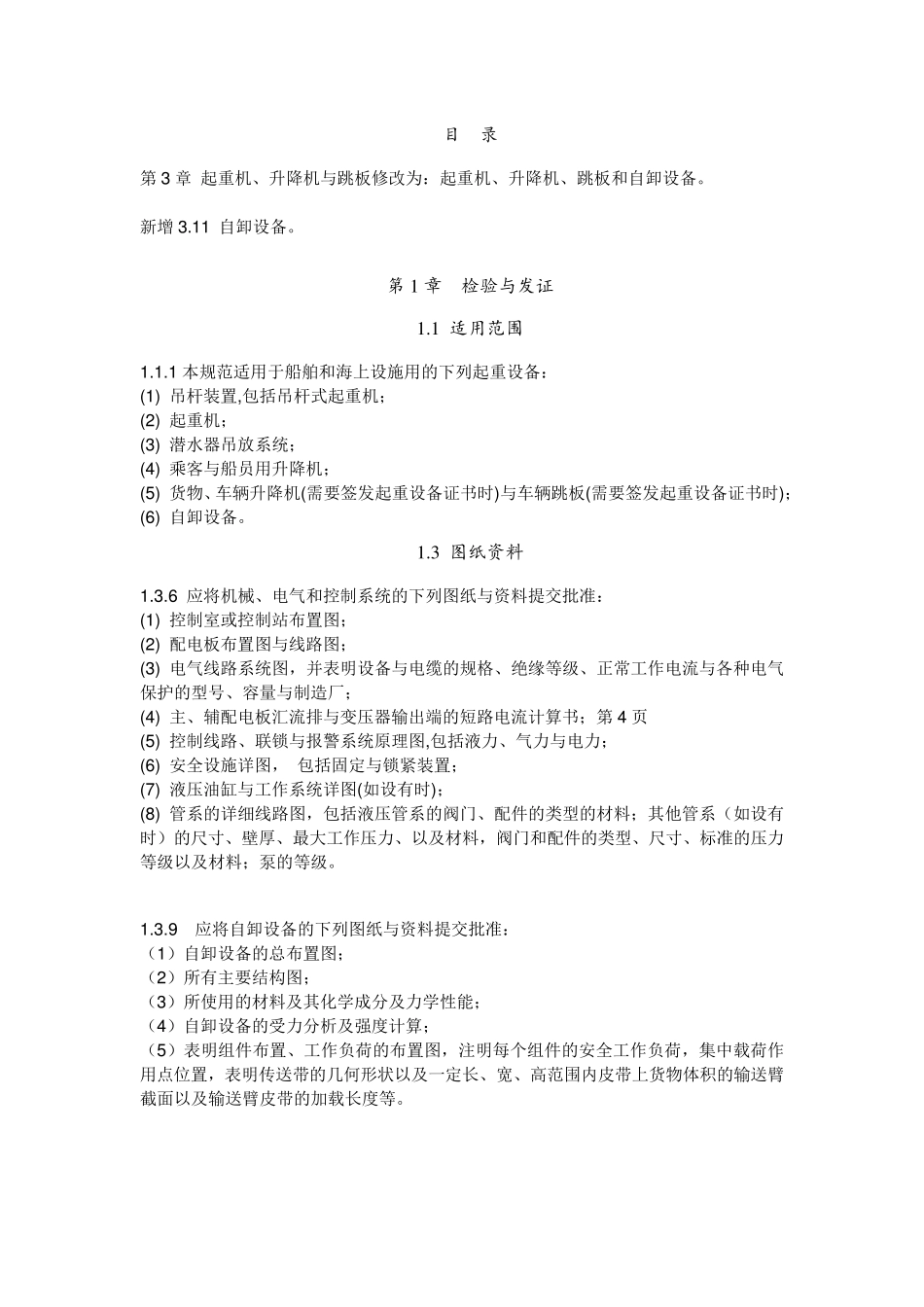

《船舶与海上设施起重设备规范》变更通告 2 0 1 6 年5 月版, 第 1 次 生效日期:2 0 1 6 年5 月 1 9 日 北京目 录 第3 章 起重机、升降机与跳板修改为:起重机、升降机、跳板和自卸设备。 新增 3 .1 1 自卸设备。 第1 章 检验与发证 1 .1 适用范围 1 .1 .1 本规范适用于船舶和海上设施用的下列起重设备: (1 ) 吊杆装置,包括吊杆式起重机; (2 ) 起重机; (3 ) 潜水器吊放系统; (4 ) 乘客与船员用升降机; (5 ) 货物、车辆升降机(需要签发起重设备证书时)与车辆跳板(需要签发起重设备证书时); (6 ) 自卸设备。 1 .3 图纸资料 1 .3 .6 应将机械、电气和控制系统的下列图纸与资料提交批准: (1 ) 控制室或控制站布置图; (2 ) 配电板布置图与线路图; (3 ) 电气线路系统图,并表明设备与电缆的规格、绝缘等级、正常工作电流与各种电气保护的型号、容量与制造厂; (4 ) 主、辅配电板汇流排与变压器输出端的短路电流计算书;第4 页 (5 ) 控制线路、联锁与报警系统原理图,包括液力、气力与电力; (6 ) 安全设施详图, 包括固定与锁紧装置; (7 ) 液压油缸与工作系统详图(如设有时); (8 ) 管系的详细线路图,包括液压管系的阀门、配件的类型的材料;其他管系(如设有时)的尺寸、壁厚、最大工作压力、以及材料,阀门和配件的类型、尺寸、标准的压力等级以及材料;泵的等级。 1 .3 .9 应将自卸设备的下列图纸与资料提交批准: (1 )自卸设备的总布置图; (2 )所有主要结构图; (3 )所使用的材料及其化学成分及力学性能; (4 )自卸设备的受力分析及强度计算; (5 )表明组件布置、工作负荷的布置图,注明每个组件的安全工作负荷,集中载荷作用点位置,表明传送带的几何形状以及一定长、宽、高范围内皮带上货物体积的输送臂截面以及输送臂皮带的加载长度等。 1 .4 附加标志 1.4.1 验船师按照本规范的要求在满意地完成了申请入级的起重设备的全部试验和检验,并颁发了全部必需的试验和检验证书、起重和起货设备检验簿后,向总部建议授予起货设备入级附加标志:Lifting Appliance,Cargo Handling by Conv ey er Sy stem ( 适用于自卸设备),并载入临时船体入级证书。 1 .5 检 验 1.5.1 一般要求 1.5.1.5 可卸零部件和钢索在每次使用前,应由船上职能人员进行检查,但在最近 3 个月内通过检查者可例外。对发现...
