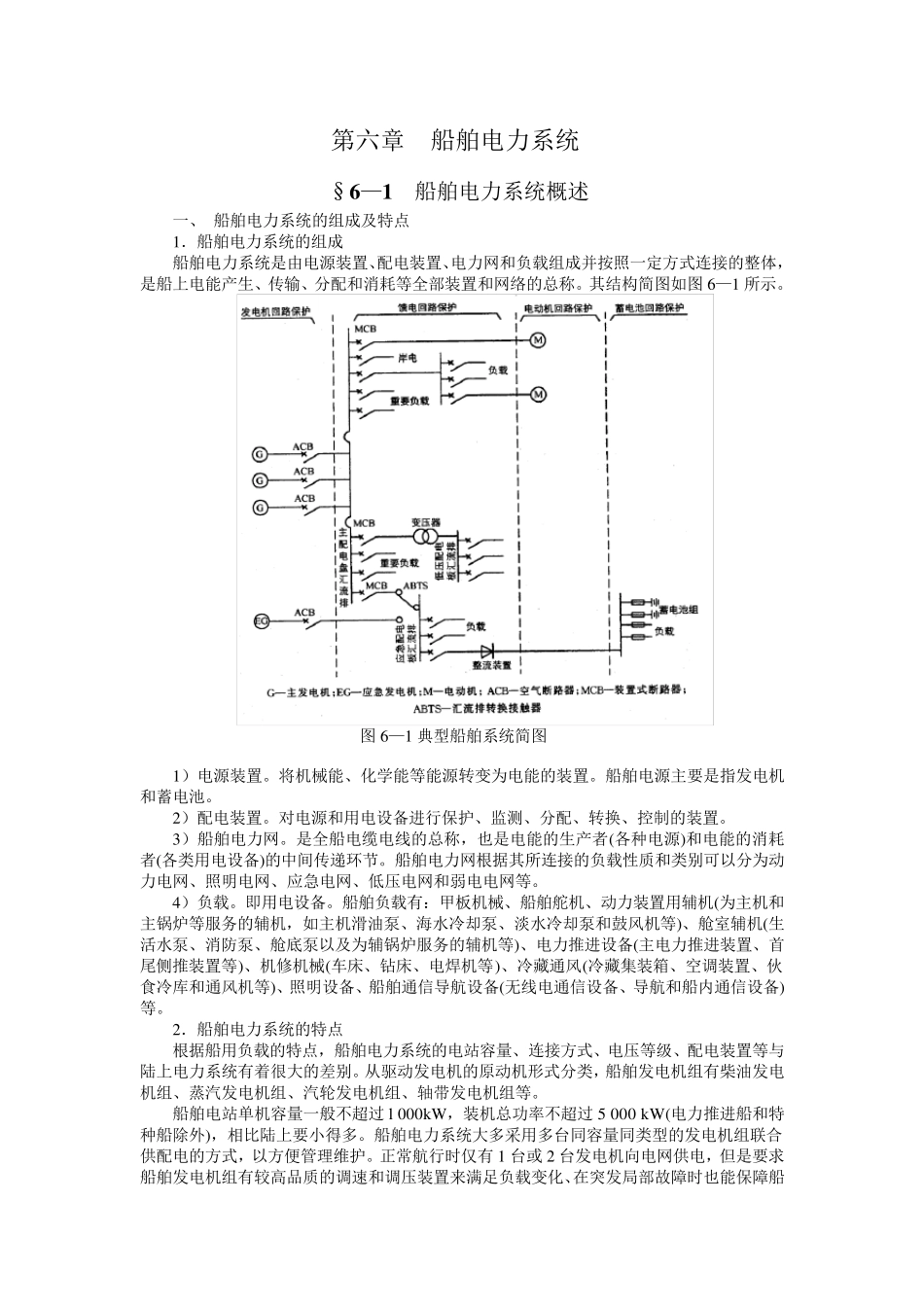

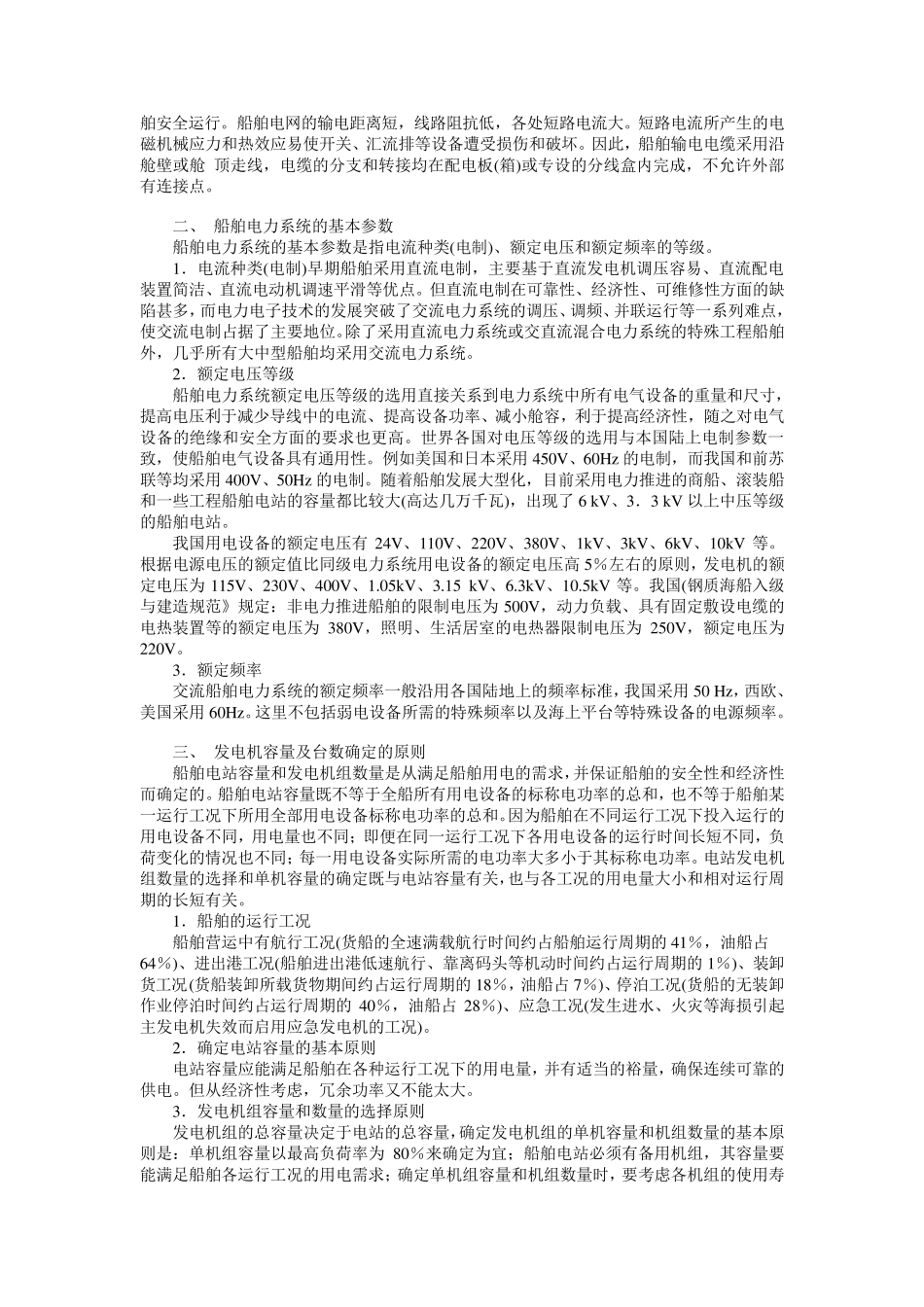

第六章 船舶电力系统 §6 —1 船舶电力系统概述 一、 船舶电力系统的组成及特点 1．船舶电力系统的组成 船舶电力系统是由电源装置、配电装置、电力网和负载组成并按照一定方式连接的整体，是船上电能产生、传输、分配和消耗等全部装置和网络的总称。其结构简图如图 6—1 所示。 图 6—1 典型船舶系统简图 1）电源装置。将机械能、化学能等能源转变为电能的装置。船舶电源主要是指发电机和蓄电池。 2）配电装置。对电源和用电设备进行保护、监测、分配、转换、控制的装置。 3）船舶电力网。是全船电缆电线的总称，也是电能的生产者(各种电源)和电能的消耗者(各类用电设备)的中间传递环节。船舶电力网根据其所连接的负载性质和类别可以分为动力电网、照明电网、应急电网、低压电网和弱电电网等。 4）负载。即用电设备。船舶负载有：甲板机械、船舶舵机、动力装置用辅机(为主机和主锅炉等服务的辅机，如主机滑油泵、海水冷却泵、淡水冷却泵和鼓风机等)、舱室辅机(生活水泵、消防泵、舱底泵以及为辅锅炉服务的辅机等)、电力推进设备(主电力推进装置、首尾侧推装置等)、机修机械(车床、钻床、电焊机等)、冷藏通风(冷藏集装箱、空调装置、伙食冷库和通风机等)、照明设备、船舶通信导航设备(无线电通信设备、导航和船内通信设备)等。 2．船舶电力系统的特点 根据船用负载的特点，船舶电力系统的电站容量、连接方式、电压等级、配电装置等与陆上电力系统有着很大的差别。从驱动发电机的原动机形式分类，船舶发电机组有柴油发电机组、蒸汽发电机组、汽轮发电机组、轴带发电机组等。 船舶电站单机容量一般不超过 l 000kW，装机总功率不超过 5 000 kW(电力推进船和特 种船除外)，相比陆上要小得多。船舶电力系统大多采用多台同容量同类型的发电机组联合供配电的方式，以方便管理维护。正常航行时仅有 1 台或 2 台发电机向电网供电，但是要求船舶发电机组有较高品质的调速和调压装置来满足负载变化、在突发局部故障时也能保障船舶安全运行。船舶电网的输电距离短，线路阻抗低，各处短路电流大。短路电流所产生的电磁机械应力和热效应易使开关、汇流排等设备遭受损伤和破坏。因此，船舶输电电缆采用沿舱壁或舱 顶走线，电缆的分支和转接均在配电板(箱)或专设的分线盒内完成，不允许外部有连接点。 二、 船舶电力系统的基本参数 船舶电力系统的基本参数是指电流种类(电制)、额定电压和额定频率的等级。 1．电流种类(电制)早期...
