船舶电气接地工艺

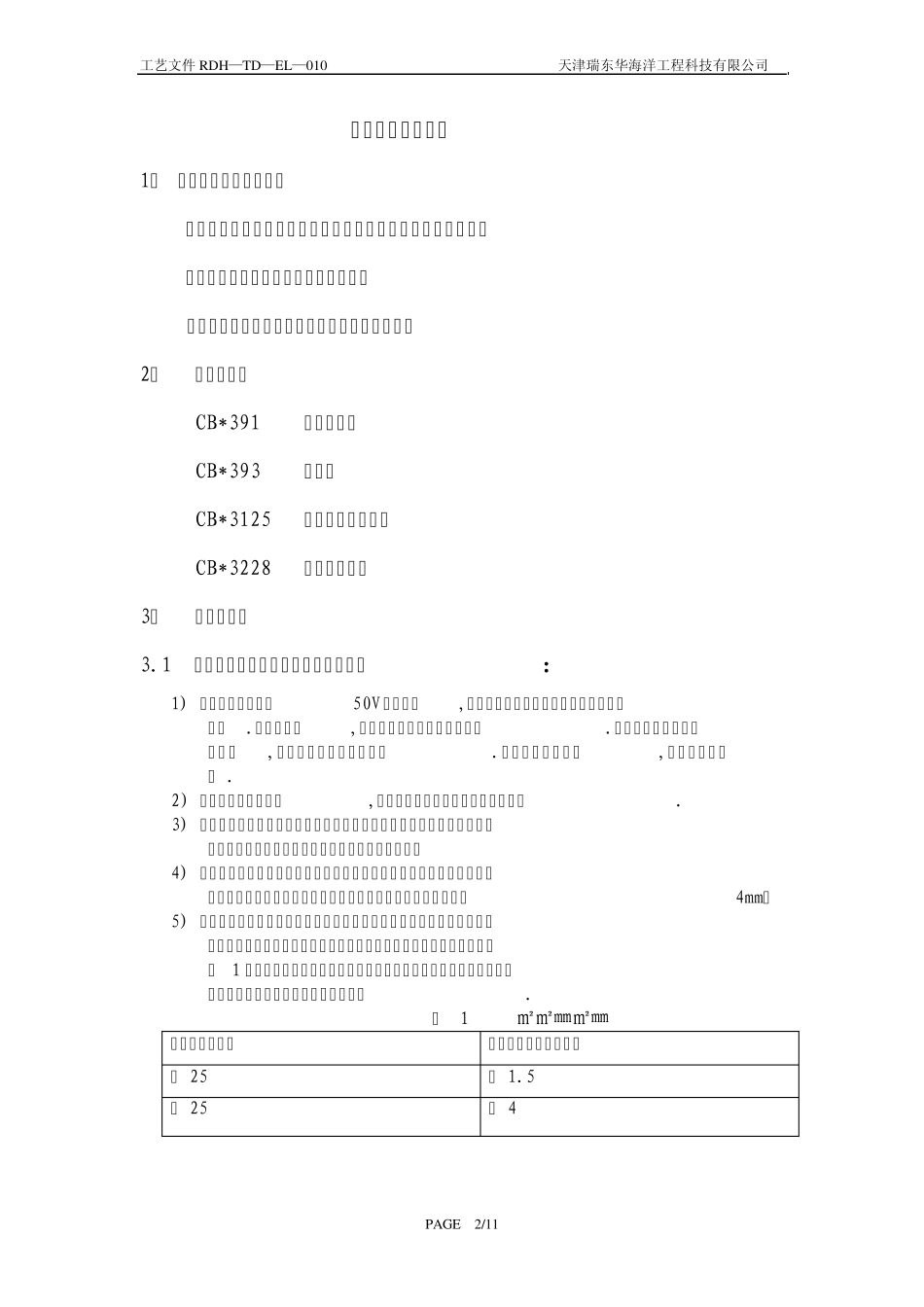

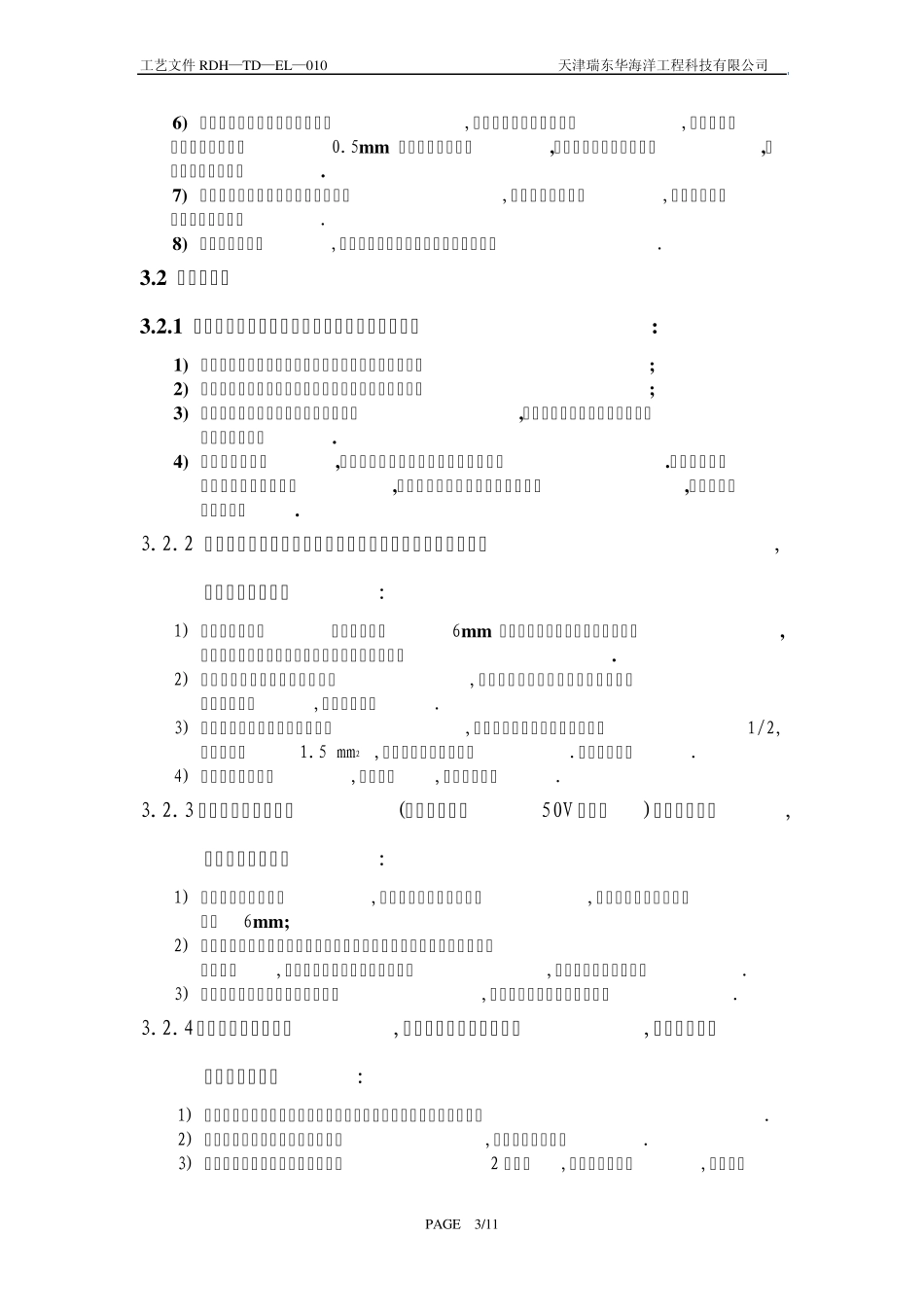

工艺文件RDH—TD—EL—010 天津瑞东华海洋工程科技有限公司 PAGE 1/11 船 舶 电 气 接 地 工 艺 工艺文件RDH—TD—EL—010 天津瑞东华海洋工程科技有限公司 PAGE 2/11 船舶电气接地工艺 1、 主题内容与适用范围： 本标准规定了船舶电气设备的保护接地和工作接地，以及船舶电缆金属护套的接地要求和接地方法。 本标准适用于一般钢质船舶的电气设备和电缆。 2、 引用标准： CB*391 接地跨接片 CB*393 避雷针 CB*3125 船用金属电缆扎带 CB*3228 电缆接地夹箍 3、 接地要求： 3.1 电缆金属护套的接地应符合以下要求: 1) 除工作电压不超过50V 的电缆外,其它电缆的金属护套均应在其两端可靠接地.但最后分支,可允许只在靠近电源一端接地.对于控制和仪表设备的电缆,按其技术要求可单端接地.单芯电缆金属护套,只能在一点接地 . 2) 所有电缆的金属护套,在其人长上应保证有电气上的连续性. 3) 接地导体应接到船体永久性钢结构上或与船体相焊接的基座、支架上，亦可接至已可靠接地的设备的金属填料函或外壳上。 4) 专用接地接线柱，应设在不易受到机械损伤和没有油、水浸渍的地方。接地用螺钉一般为黄铜或其它耐腐蚀材料制成，其直径应不小于4mm。 5) 专用接地导体，应用紫铜或其它耐腐蚀金属制造，其它材料的接地导体的电导，应不小于紫铜接地导体的电导。专用接地导体的截面积应符合表 1 的规定，成束电缆如采用公用接地导体，则该接地导体的截面积应按该电缆束中最大载流导体的截面选择. 表 1 ㎡㎡㎜㎡㎜ mm2 电缆导体截面积 专用接地铜导体截面积 ≤ 25 ≥ 1.5 ＞ 25 ≥ 4 工艺文件RDH—TD—EL—010 天津瑞东华海洋工程科技有限公司 PAGE 3/11 6) 金属护套与接地导体的接触面处,应除去油漆及金属氧化层,并在两者之间垫以厚度不小于0.5m m的锡箔或镀锡铜皮,也可垫以镀锡铜丝编织物,以保证有良好的接触. 7) 接地导体与接地用螺钉连接端的两侧,应垫以镀锡铜垫圈,并有防止松脱的弹簧垫圈和螺母. 8) 接地装置紧固后,应立即在接地处四周涂以防锈油漆涂封. 3.2 设备的接地 3.2.1 电气设备的保护接地和工作接地有以下一般要求: 1) 应接到船体永久钢结构上或与船相焊接的基座或支架上; 2) 安装在铝质轻围壁上的电气设备应接到船体的钢质部分; 3) 接地点应不易受到机械损伤和油水浸渍,工作接地点位置的选择还应考虑便于检修和维护. 4) 专用接地接线柱,不应固定在上层连续甲板...
