芯达STM32系列教程之四《如何使用STM32ISP下载调试》

芯达STM32系列教程之四《如何使用STM32ISP下载调试》_第1页
1/10

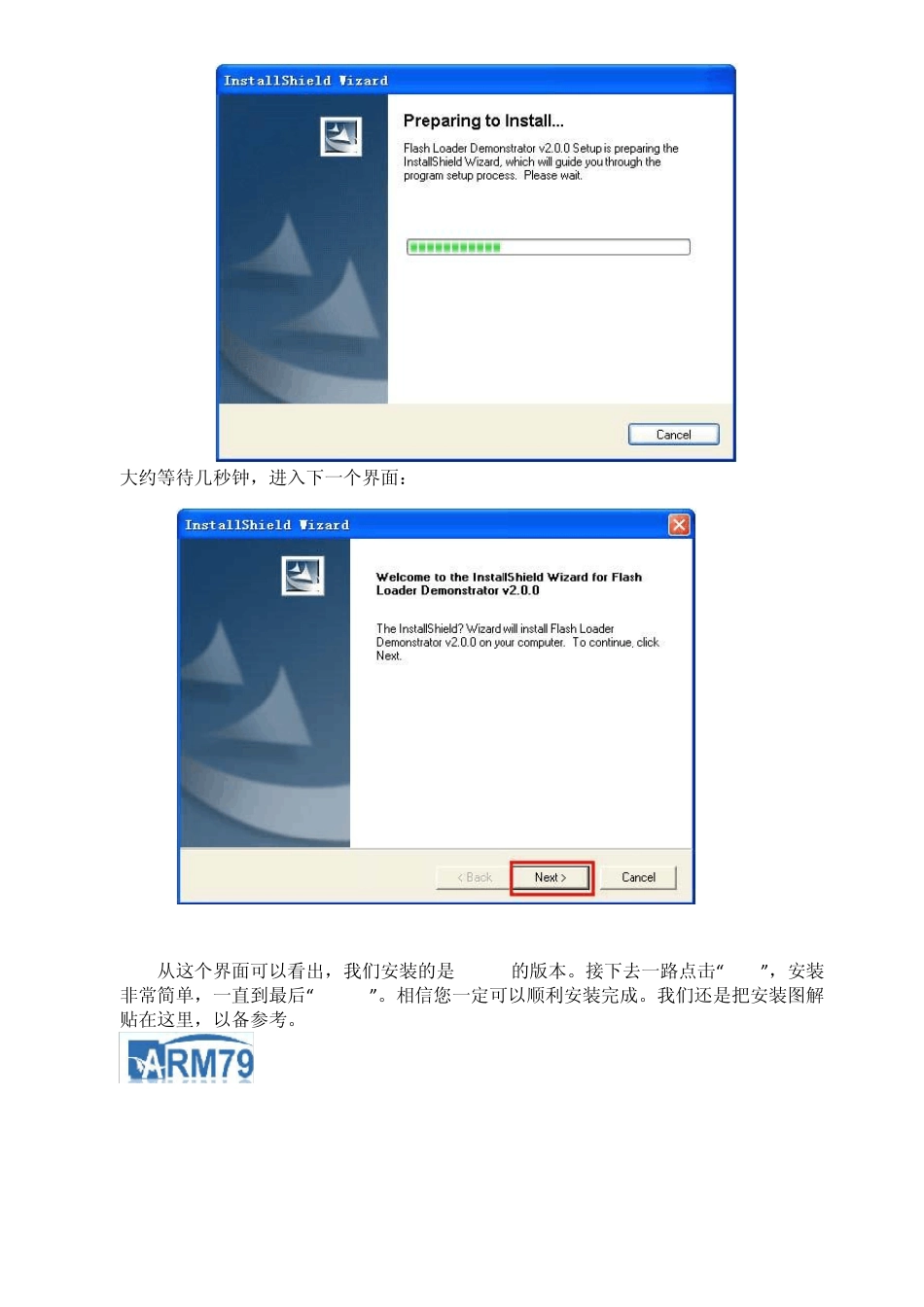

芯达STM32系列教程之四《如何使用STM32ISP下载调试》_第2页
2/10
芯达STM32系列教程之四《如何使用STM32ISP下载调试》_第3页
3/10
STM32 入门系列教程 如何使用STM32-ISP下载调试 (2 0 1 0 -0 4 -1 5 ) 原理 STM32系列CPU自带固化的ISP程序,在芯片上电的时候会检查BOOT0(pin_94)与BOOT1(pin_37)引脚的电平状态,如果BOOT0=1,且BOOT1=0,则会进入自带的ISP程序。 为什么要这样设计呢? 先来看下其他系列的CPU如何在没有仿真器的情况下下载升级版本。像单片机可以用STC-ISP软件从串口下载,但是对于STM32系列的CPU来说,在没有ARM仿真器的情况下,如何来调试STM32目标板?OK,STM32也提供了串口ISP下载的功能,并配备专门的官方ISP软件:Flashloaderdemostrator。目前我们使用的是V2.0版本。只要在电脑上安装好这个软件,并用串口连接目标板,即可通过串口把HEX文件下载到目标版中运行,非常方便。 如何使用 下载调试 Flashloader安装软件,请在芯达STM32光盘中的“软件工具”目录中,如下图标: 双击该图标,出现如下图所示窗口: 大约等待几秒钟,进入下一个界面: 从这个界面可以看出,我们安装的是V2.0.0的版本。接下去一路点击“Next”,安装非常简单,一直到最后“finish”。相信您一定可以顺利安装完成。我们还是把安装图解贴在这里,以备参考。 1、用串口线一头插在芯达STM32开发板的串口座上(使用COM1座),一头插在电脑串口上(若使用笔记本,请自备USB转串口)。 2、检查电源附近的短路帽是否已经把BOOT0拔掉,BOOT1插上(拔掉即 为高电平1,插上就是低电平0。我们要的状态是BOOT0=1,且BOOT1=0)。3、给目标板上电。4、打开ISP下载软件如下,在开始菜单程序STMicroelectronicsFlashLoaderdemostratorFlashLoaderDemo,点击打开该软件。 目前暂且不用管DfuSe(USB用的),安装完也有DfuSe图标:)打开后界面如下: 点击UART,然后选择串口COM1,波特率为115200(9600—115200间的波特率都OK)。一定要注意,第3步,校验方式选择为None然后点击“Next”。如果连接正常,电源上电,则会进入上面这个界面,提示Flash是512KB大小。异常,则会出现类似下面的界面: 此时,请检查是否上电?是否已经将BOOT0=1,且BOOT1=0?(请检查在电源附近的短路帽,拔掉即为高电平1,插上就是低电平0)。然后重新尝试。没有错误提示后,点击“Next”会进入下面的界面: 该界面提示目标板上的flash的详细信息。再点击下一步Next。 选择Downloadtodevice,然后第2步选择需要下载的HEX文件,这里选择了GPIO-LED-V1.0例程中的HEX文件。点击下一...
