花管支护专项方案

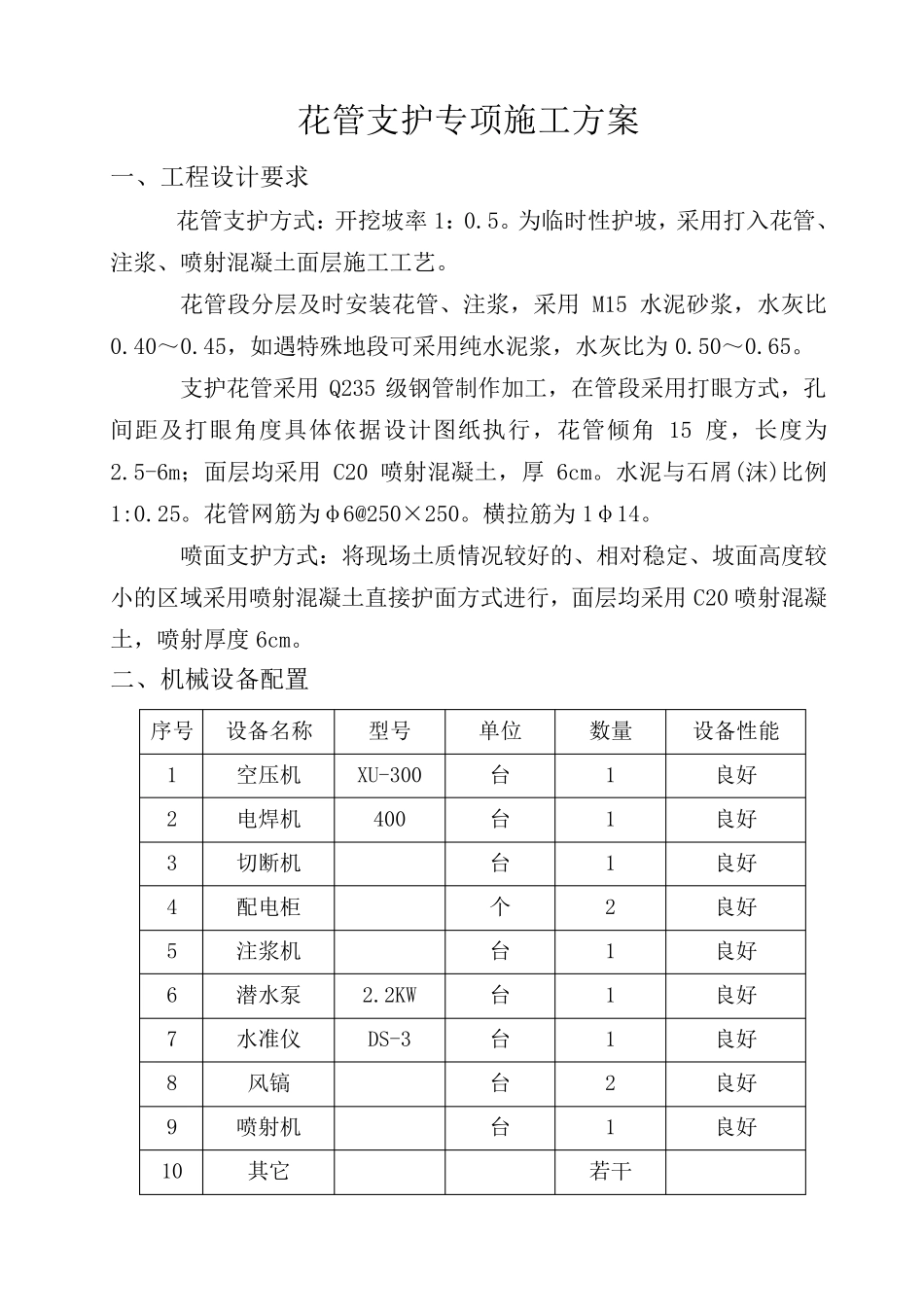

花管支护专项施工方案 一、工程设计要求 花管支护方式：开挖坡率1：0.5。为临时性护坡，采用打入花管、注浆、喷射混凝土面层施工工艺。 花管段分层及时安装花管、注浆，采用M15 水泥砂浆，水灰比0.40～0.45，如遇特殊地段可采用纯水泥浆，水灰比为0.50～0.65。 支护花管采用Q235 级钢管制作加工，在管段采用打眼方式，孔间距及打眼角度具体依据设计图纸执行，花管倾角15 度，长度为2.5-6m；面层均采用C20 喷射混凝土，厚6cm。水泥与石屑(沫)比例1:0.25。花管网筋为φ6@250×250。横拉筋为1φ14。 喷面支护方式：将现场土质情况较好的、相对稳定、坡面高度较小的区域采用喷射混凝土直接护面方式进行，面层均采用C20 喷射混凝土，喷射厚度6cm。 二、机械设备配置 序号 设备名称 型号 单位 数量 设备性能 1 空压机 XU-300 台 1 良好 2 电焊机 400 台 1 良好 3 切断机 台 1 良好 4 配电柜 个 2 良好 5 注浆机 台 1 良好 6 潜水泵 2.2KW 台 1 良好 7 水准仪 DS-3 台 1 良好 8 风镐 台 2 良好 9 喷射机 台 1 良好 10 其它 若干 — 1 — 三、花管（土钉墙）施工方案与方法 3.1 施工程序 1）施工前要对设计条件，地层条件及环境条件进行检查，在确保安全的前提下，编制实施方案。 2）施工前，要对原材料的型号、品种、规格的质量及生产厂家进行检查，必须由甲方认可后，并且满足设计要求方可采购，所采购的材料，应符合设计和规范要求，并附有产品合格证，不符合国家规范要求的材料，决不允许在施工中使用，应清离现场。 3）施工前，应选择相近地点进行 3 根花管的工艺试作业，主要对钻孔注浆工序进行作业考核，以确定施工工艺和装备在本工程的适用性。 4）机械土方开挖 基坑分层开挖深度不超过3.0m。每次允许在距周边3m 的基坑中自由开挖，然后在坡面分层进行喷、锚网作业，多余的土方倒入自由开挖坑中。 5）分层进行钻孔、注浆及挂网喷射混凝土作业顺序。 采用分层钻孔、注浆、挂网喷射混凝土；易塌土层每1 排孔喷一次混凝土。 3.2 土方及刷坡 土方开挖的基本原则是防 止 快 速 挖土卸 荷 造 成 坑壁 土体 松 动 ，对于土钉墙而 言 还 必须有平 顺的刷坡面。 为 保证坡面准 确平 顺，必须加 强 测 量工作，以坑底 边线 及高 程为 基准 ，按 设计坡率 以 3m 一个 断 面测 求地面边坡开口 点，然后连 成 开口 线 ，刷...
