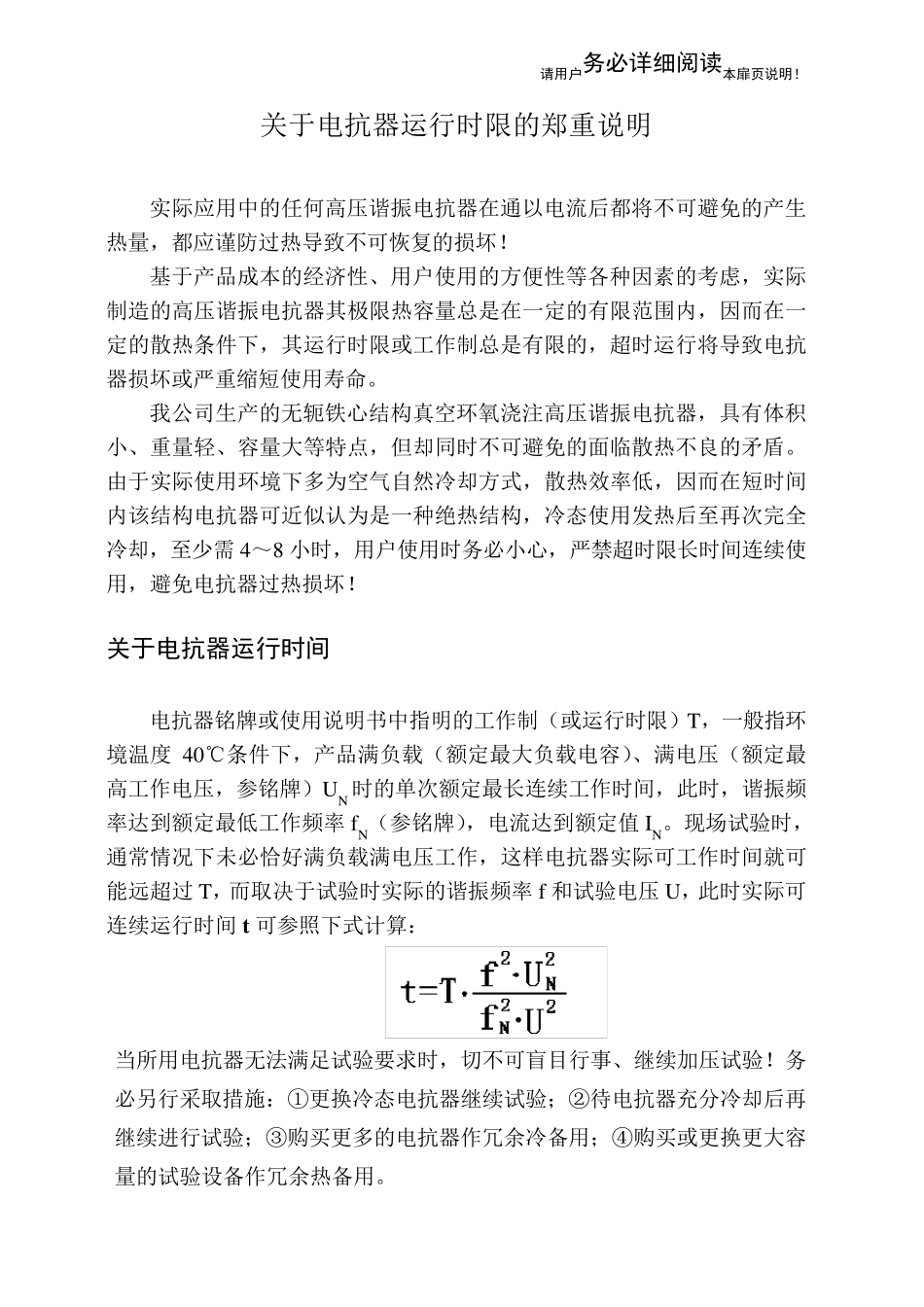

请用户务必详细阅读本扉页说明！ 关于电抗器运行时限的郑重说明 实际应用中的任何高压谐振电抗器在通以电流后都将不可避免的产生热量，都应谨防过热导致不可恢复的损坏！ 基于产品成本的经济性、用户使用的方便性等各种因素的考虑，实际制造的高压谐振电抗器其极限热容量总是在一定的有限范围内，因而在一定的散热条件下，其运行时限或工作制总是有限的，超时运行将导致电抗器损坏或严重缩短使用寿命。 我公司生产的无轭铁心结构真空环氧浇注高压谐振电抗器，具有体积小、重量轻、容量大等特点，但却同时不可避免的面临散热不良的矛盾。由于实际使用环境下多为空气自然冷却方式，散热效率低，因而在短时间内该结构电抗器可近似认为是一种绝热结构，冷态使用发热后至再次完全冷却，至少需4～8 小时，用户使用时务必小心，严禁超时限长时间连续使用，避免电抗器过热损坏！ 关于电抗器运行时间 电抗器铭牌或使用说明书中指明的工作制（或运行时限）T，一般指环境温度40℃条件下，产品满负载（额定最大负载电容）、满电压（额定最高工作电压，参铭牌）UN 时的单次额定最长连续工作时间，此时，谐振频率达到额定最低工作频率fN（参铭牌），电流达到额定值 IN。现场试验时，通常情况下未必恰好满负载满电压工作，这样电抗器实际可工作时间就可能远超过 T，而取决于试验时实际的谐振频率f和试验电压 U，此时实际可连续运行时间t 可参照下式计算： 当所用电抗器无法满足试验要求时，切不可盲目行事、继续加压试验！务必另行采取措施：①更换冷态电抗器继续试验；②待电抗器充分冷却后再继续进行试验；③购买更多的电抗器作冗余冷备用；④购买或更换更大容量的试验设备作冗余热备用。 - 1 - 安 全 警 告 ●使用高压试验设备的工作人员必须是具有“高压试验上岗证”的专业人员。 ●使用本设备请用户必须按《电力安规》168 条规定，并在工作电源进入本设备前加装两个明显断开点。当接线或更换被试品时应先将两个断开点明显断开。 ●试验前请检查控制箱、励磁变压器、电容分压器和被试品的接地是否接好。试验回路接地线应按本说明书所示一点接地。 ●试验电压大于 22kV 时，必须在电抗器底部加专用绝缘底座。 - 2 - 目 录 安 全 警 告 ........................................... - 1 - 目 录 ............................................... - 2 - 一、前言 ..............................................
