中山市工业厂房模板工程及支撑体系方案

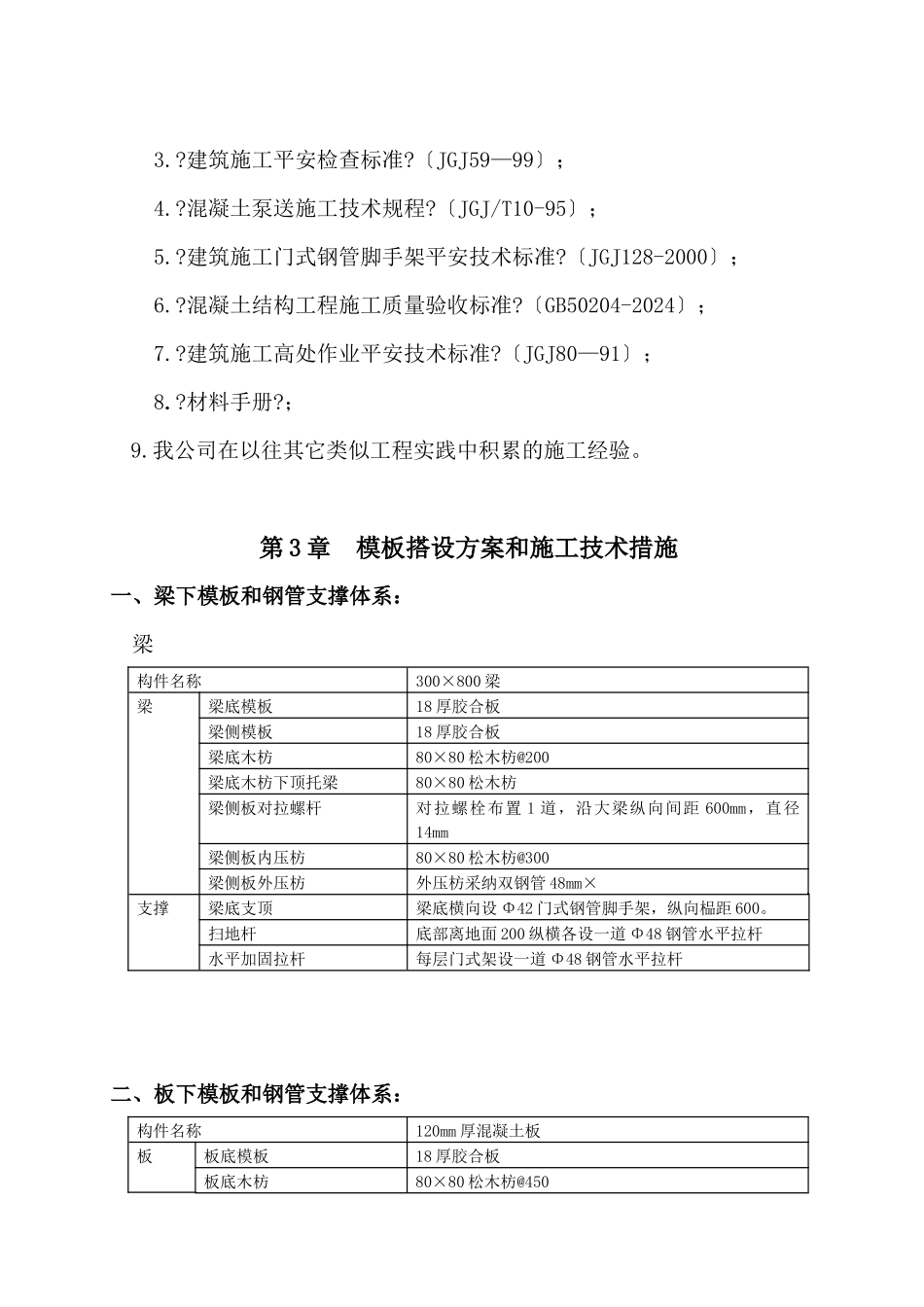

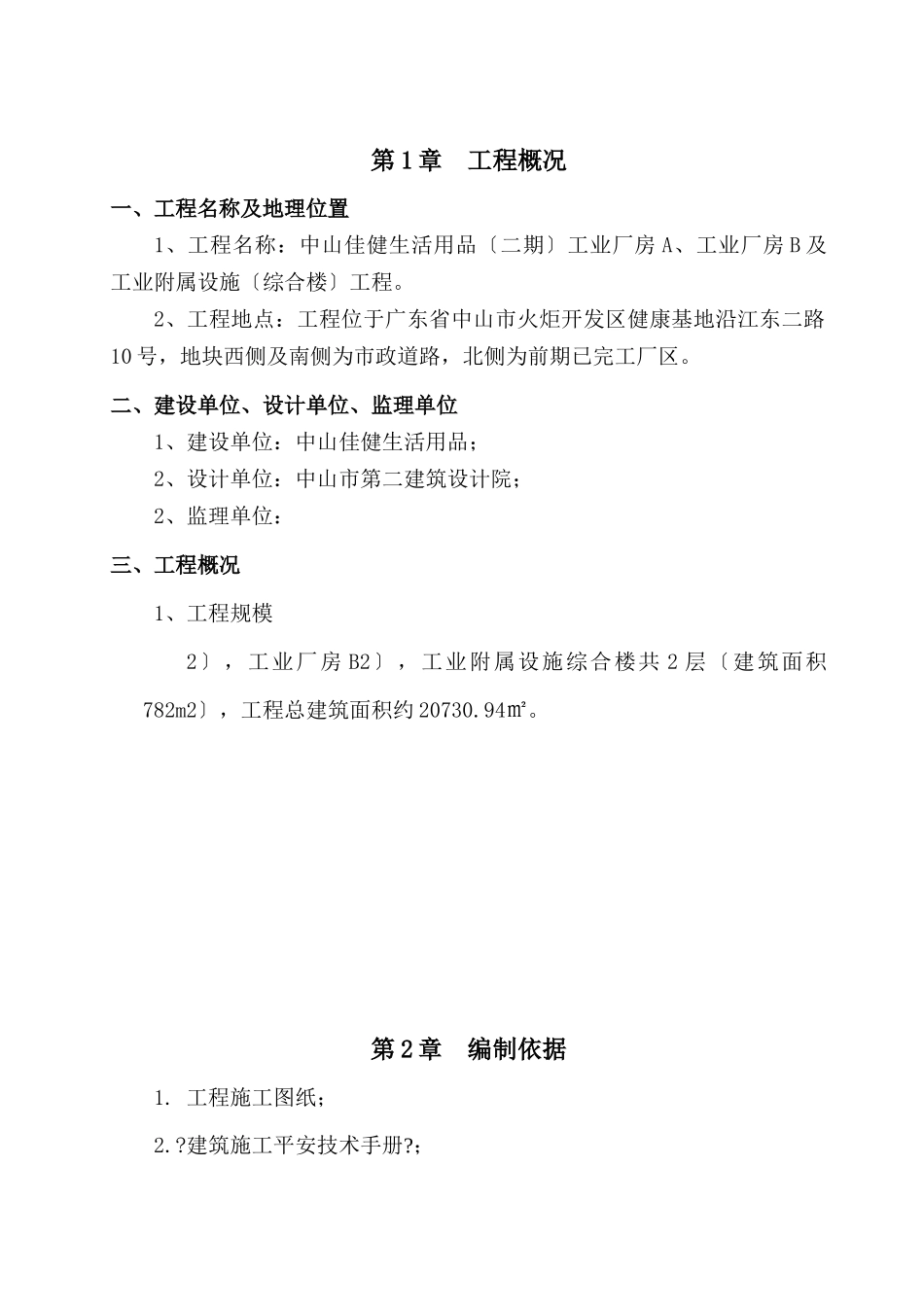

第 1 章 工程概况一、工程名称及地理位置1、工程名称：中山佳健生活用品〔二期〕工业厂房 A、工业厂房 B 及工业附属设施〔综合楼〕工程。2、工程地点：工程位于广东省中山市火炬开发区健康基地沿江东二路10 号，地块西侧及南侧为市政道路，北侧为前期已完工厂区。二、建设单位、设计单位、监理单位1、建设单位：中山佳健生活用品；2、设计单位：中山市第二建筑设计院；2、监理单位：三、工程概况1、工程规模2〕，工业厂房 B2〕，工业附属设施综合楼共 2 层〔建筑面积782m2〕，工程总建筑面积约 20730.94㎡。第 2 章 编制依据1. 工程施工图纸；2.?建筑施工平安技术手册?；3.?建筑施工平安检查标准?〔JGJ59—99〕；4.?混凝土泵送施工技术规程?〔JGJ/T10-95〕；5.?建筑施工门式钢管脚手架平安技术标准?〔JGJ128-2000〕；6.?混凝土结构工程施工质量验收标准?〔GB50204-2024〕； 7.?建筑施工高处作业平安技术标准?〔JGJ80—91〕；8.?材料手册?； 9.我公司在以往其它类似工程实践中积累的施工经验。第 3 章 模板搭设方案和施工技术措施一、梁下模板和钢管支撑体系： 梁构件名称300×800 梁梁梁底模板18 厚胶合板梁侧模板18 厚胶合板梁底木枋80×80 松木枋@200梁底木枋下顶托梁80×80 松木枋梁侧板对拉螺杆对拉螺栓布置 1 道，沿大梁纵向间距 600mm，直径14mm梁侧板内压枋80×80 松木枋@300梁侧板外压枋外压枋采纳双钢管 48mm×支撑梁底支顶梁底横向设 Φ42 门式钢管脚手架，纵向榀距 600。扫地杆底部离地面 200 纵横各设一道 Φ48 钢管水平拉杆水平加固拉杆每层门式架设一道 Φ48 钢管水平拉杆二、板下模板和钢管支撑体系：构件名称120mm 厚混凝土板板板底模板18 厚胶合板板底木枋80×80 松木枋@450板底木枋下顶托梁80×80 松木枋支撑板底支顶板底横向设 Φ42 门式钢管脚手架，纵向榀距 900，横向架距 900。扫地杆底部离地面 200 纵横各设一道 Φ48 钢管水平拉杆水平加固拉杆每层门式架设一道 Φ48 钢管水平加固拉杆三、门式架、钢管、配件等材料质量要求1.门式架、配件选用 ?建筑施工门式钢管脚手架平安技术标准 ?〔JGJ128-2000〕附表 A.1 门架及配件质量类别及处理规定中的 A 类门架以及配件作为本次模板支撑的材料。杆件应平直，两端面应平整，不得有斜口、毛口；严禁有硬伤〔硬弯、夹扁等〕及严重锈蚀等现象，必须涂有防锈漆。钢管材质检验方法应符合现行国家标准?金属拉伸试验方法?〔G...
