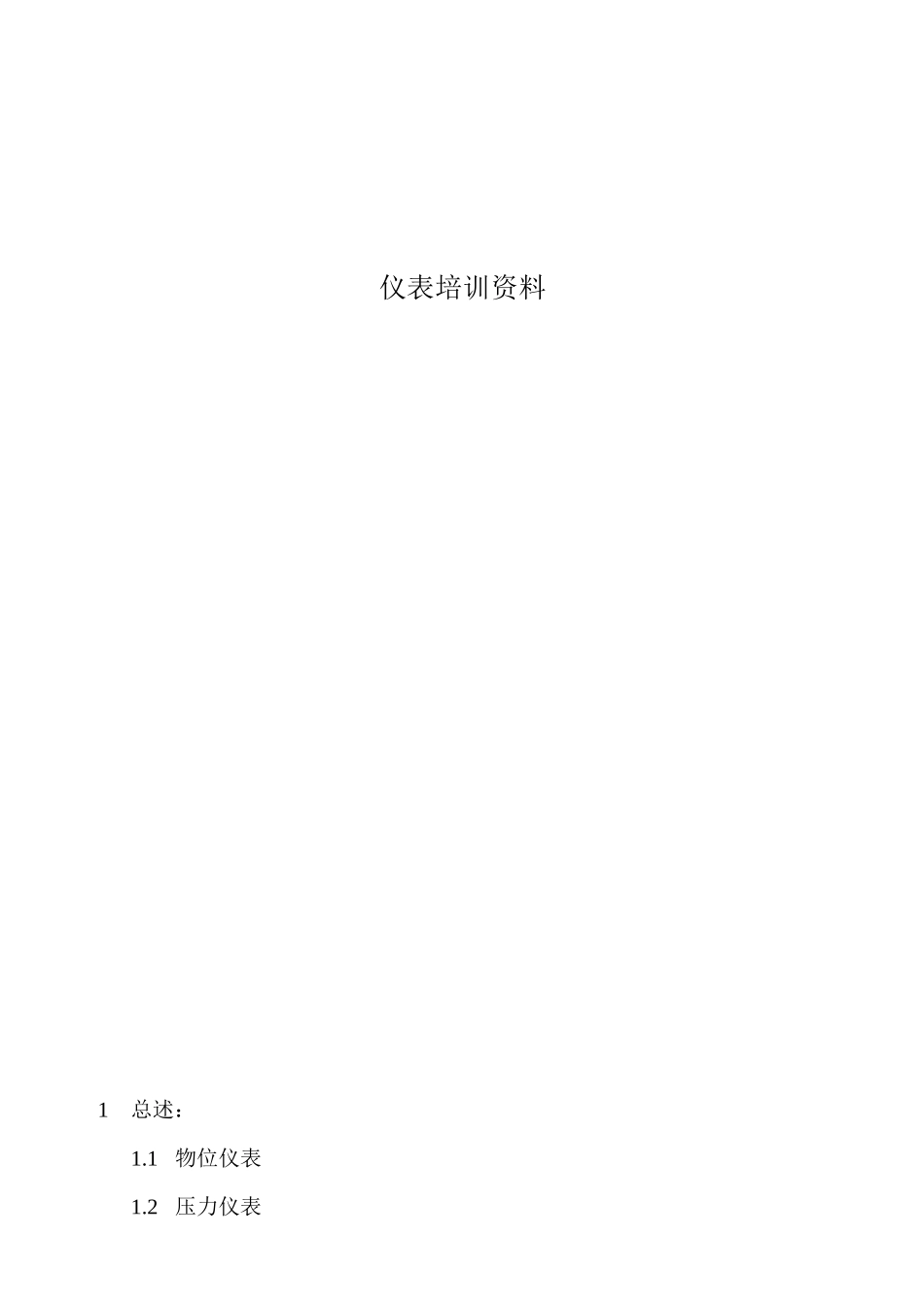

仪表培训资料

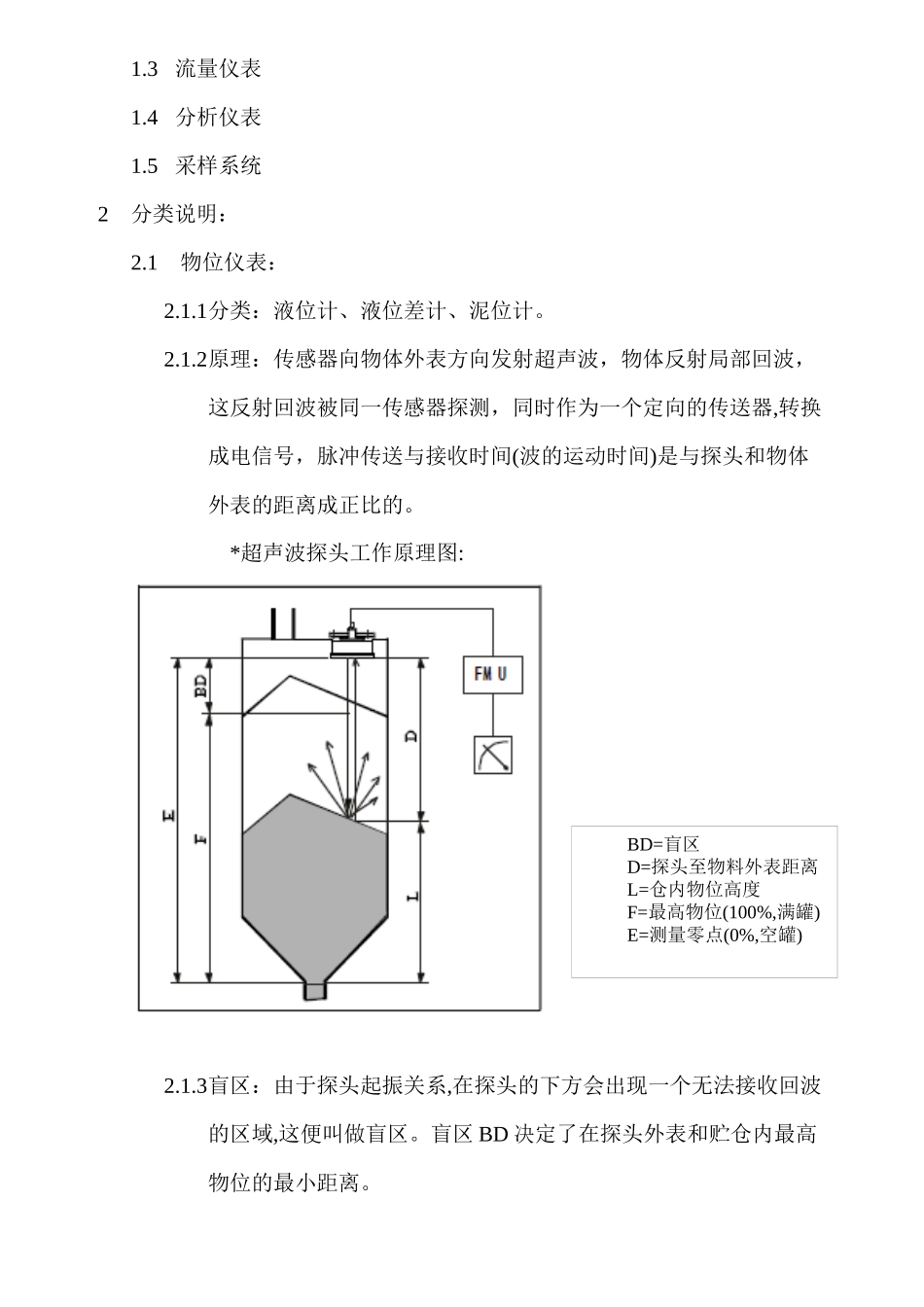

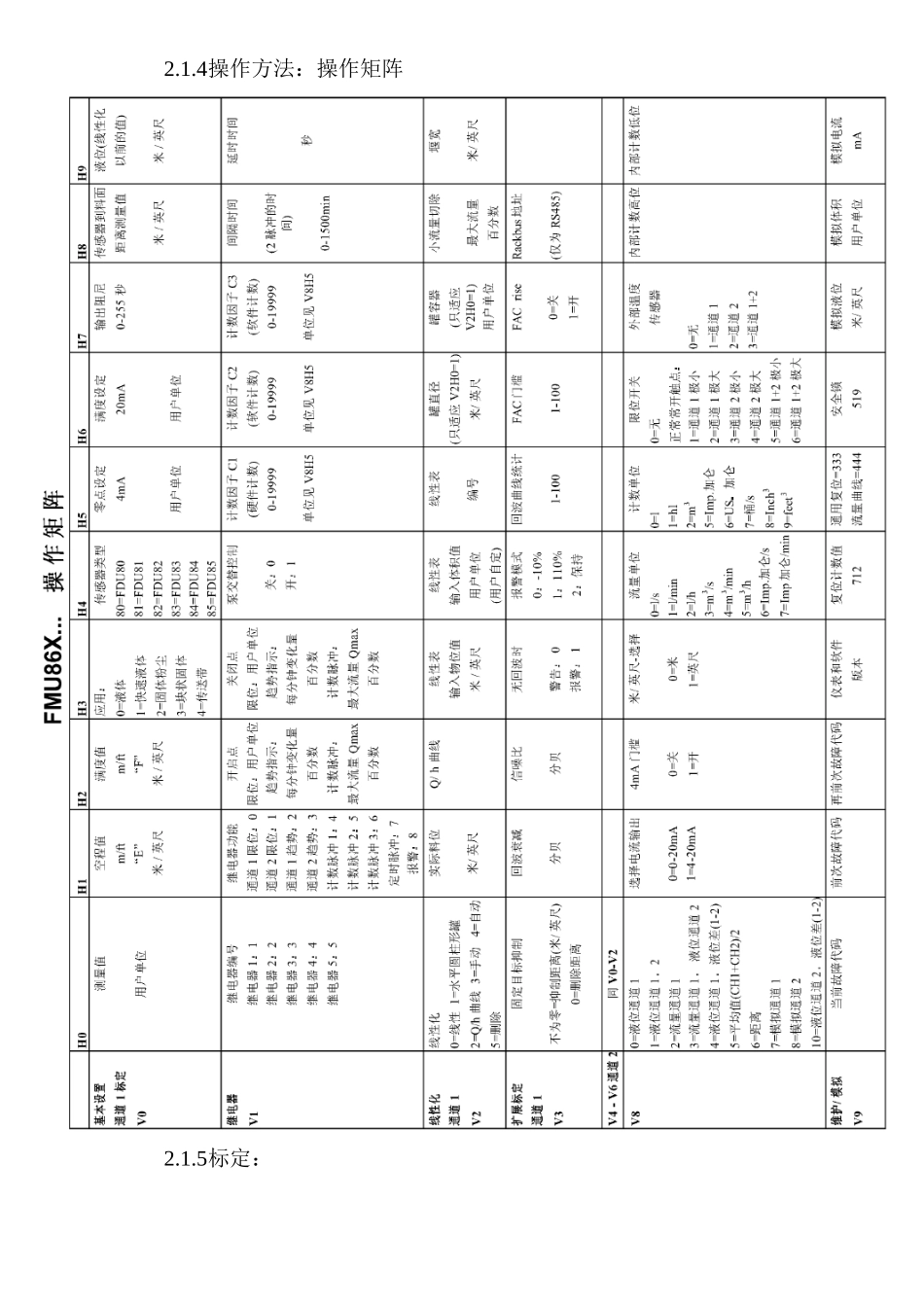

仪表培训资料1总述：1.1 物位仪表1.2 压力仪表1.3 流量仪表1.4 分析仪表1.5 采样系统2分类说明：2.1 物位仪表：2.1.1分类：液位计、液位差计、泥位计。2.1.2原理：传感器向物体外表方向发射超声波，物体反射局部回波，这反射回波被同一传感器探测，同时作为一个定向的传送器,转换成电信号，脉冲传送与接收时间(波的运动时间)是与探头和物体外表的距离成正比的。*超声波探头工作原理图: 2.1.3盲区：由于探头起振关系,在探头的下方会出现一个无法接收回波的区域,这便叫做盲区。盲区 BD 决定了在探头外表和贮仓内最高物位的最小距离。BD=盲区D=探头至物料外表距离L=仓内物位高度F=最高物位(100%,满罐)E=测量零点(0%,空罐)2.1.4操作方法：操作矩阵2.1.5标定：2.1.6故障诊断：故障代码表：2.2 压力仪表：2.2.1 性能说明：P MC 4 1 陶瓷式传感器测量范围：表压 10 mbar...40 bar(0.15psi...600psi)绝压: 40mbar...40bar (0.6psi...600psi)过程连接：标准型所有普通的压力表连接过程温度-40...+1002.2.2 操作说明：2.3 流量仪表：分类：流量仪表根据测量原理的不同分为：超声波流量计、电磁流量计2.3.1超声波流量计：2.3.1.1 测量原理：超声波流量计工作原理为超声波在介质中的传输有时间差。声波信号超声波可顺流体方向或逆流体方向从一传感器传输至另一传感器，信号到达接收器所需的时间即可被测出，根据物理原理信号在逆流传输所需时间比顺流传输长。信号传输时间差正比于流体流速。2.3.1.2 操作方法：操作面板a 液晶显示两行有背光的液晶显示测量值、诊断信息、对话文字错误信息和提示信息。当正常测量过程中，屏幕显示主页(操作模式)。上显示行：显示主要测量值用立方米/小时或%为单位的体积流量下显示行：显示补充的测量变量和状态变量，如以立方米为单位的累加器。b.输入按钮－主页设置：进行功能矩阵－存储您输入的数值或改变的设定C+/-按钮输入数字选择参数在功能矩阵中选择不同的功能组同时按+/-键来实现以下功能：一步步地退出功能矩阵，按下并保持超过 3 秒，取消数据输入，直接回到主页位置。2.3.1.3 操作矩阵：2.3.1.4 Profibus DP 地址设定：A = Miniature switches Nos. 1–7 for defining the bus address (display: 1 + 16 + 32 = 49)B = Miniature switch No. 8 for the address mode (type of addressing):OFF = Software addressing via local display (factor...
