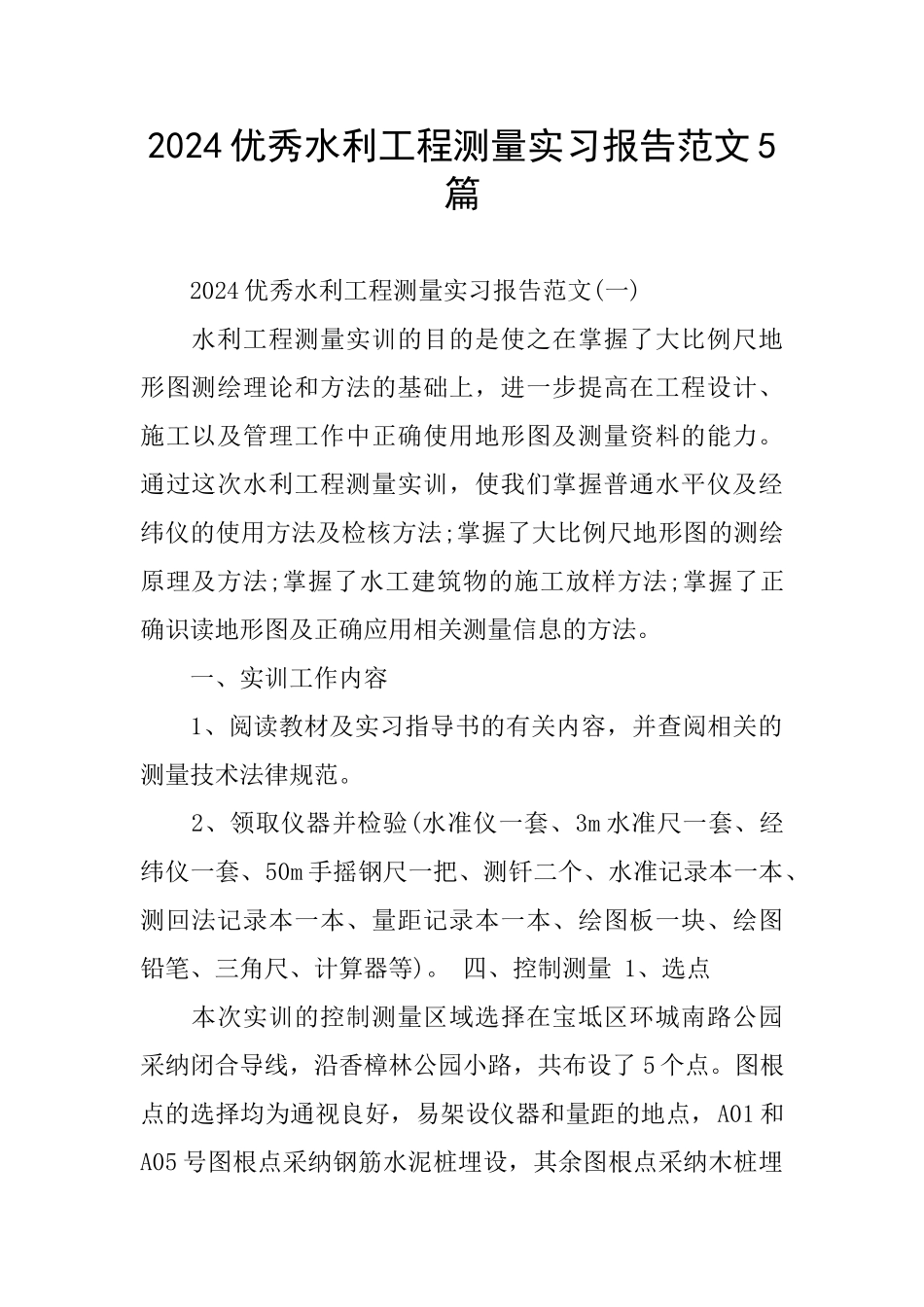

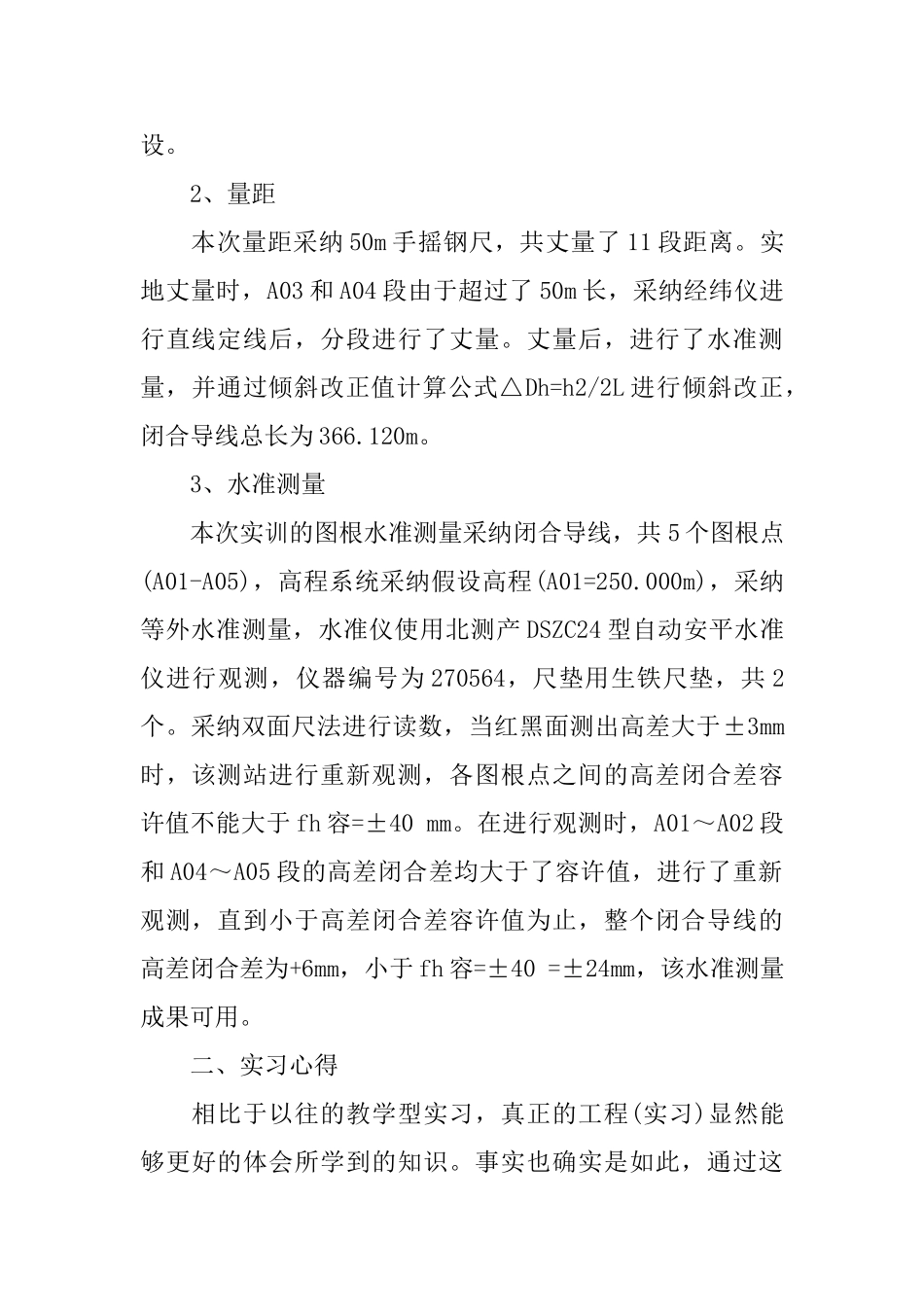

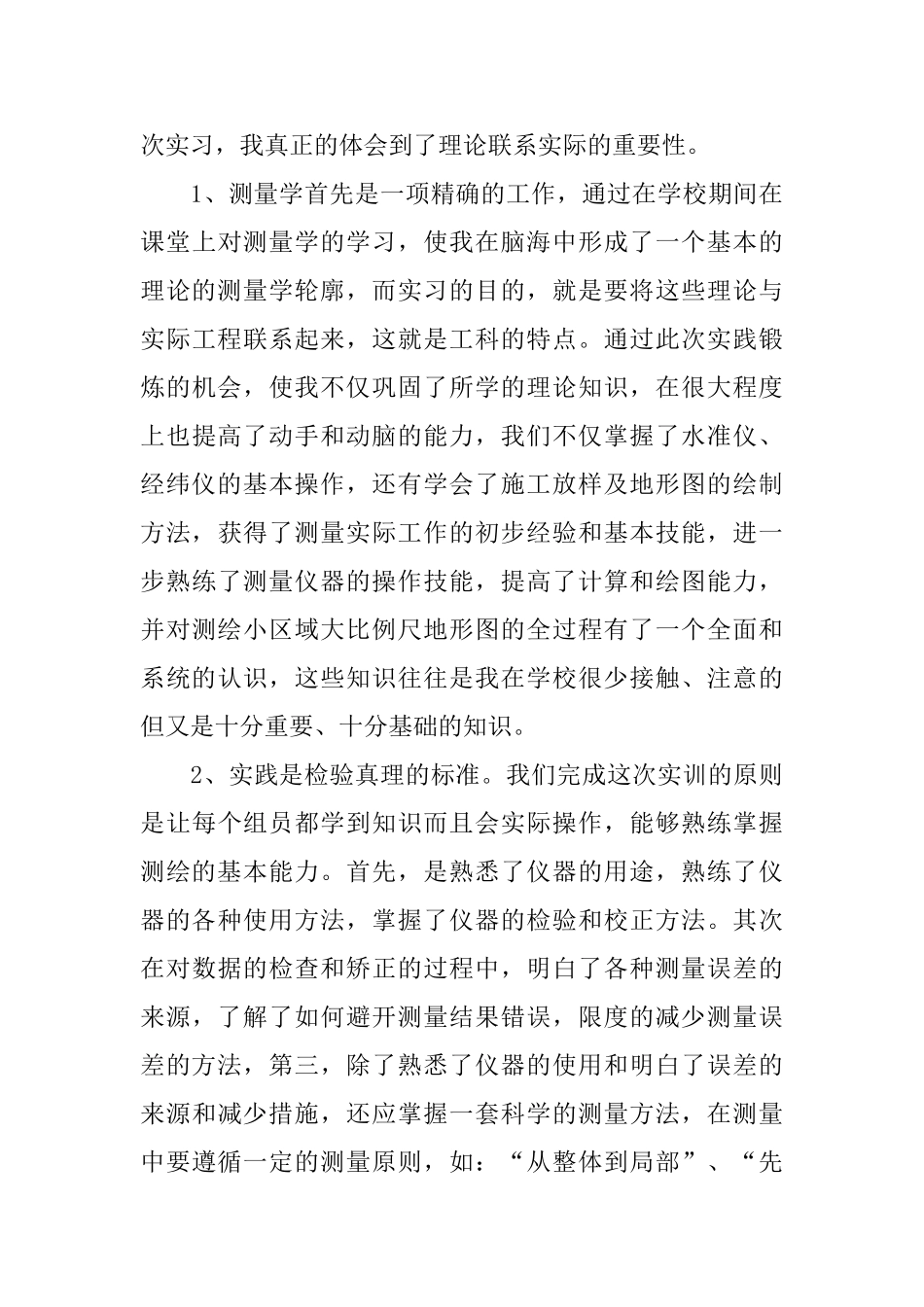

2024 优秀水利工程测量实习报告范文 5篇 2024 优秀水利工程测量实习报告范文(一) 水利工程测量实训的目的是使之在掌握了大比例尺地形图测绘理论和方法的基础上，进一步提高在工程设计、施工以及管理工作中正确使用地形图及测量资料的能力。通过这次水利工程测量实训，使我们掌握普通水平仪及经纬仪的使用方法及检核方法;掌握了大比例尺地形图的测绘原理及方法;掌握了水工建筑物的施工放样方法;掌握了正确识读地形图及正确应用相关测量信息的方法。 一、实训工作内容 1、阅读教材及实习指导书的有关内容，并查阅相关的测量技术法律规范。 2、领取仪器并检验(水准仪一套、3m 水准尺一套、经纬仪一套、50m 手摇钢尺一把、测钎二个、水准记录本一本、测回法记录本一本、量距记录本一本、绘图板一块、绘图铅笔、三角尺、计算器等)。 四、控制测量 1、选点 本次实训的控制测量区域选择在宝坻区环城南路公园采纳闭合导线，沿香樟林公园小路，共布设了 5 个点。图根点的选择均为通视良好，易架设仪器和量距的地点，A01 和A05 号图根点采纳钢筋水泥桩埋设，其余图根点采纳木桩埋设。 2、量距 本次量距采纳 50m 手摇钢尺，共丈量了 11 段距离。实地丈量时，A03 和 A04 段由于超过了 50m 长，采纳经纬仪进行直线定线后，分段进行了丈量。丈量后，进行了水准测量，并通过倾斜改正值计算公式△Dh=h2/2L 进行倾斜改正，闭合导线总长为 366.120m。 3、水准测量 本次实训的图根水准测量采纳闭合导线，共 5 个图根点(A01-A05)，高程系统采纳假设高程(A01=250.000m)，采纳等外水准测量，水准仪使用北测产 DSZC24 型自动安平水准仪进行观测，仪器编号为 270564，尺垫用生铁尺垫，共 2个。采纳双面尺法进行读数，当红黑面测出高差大于±3mm时，该测站进行重新观测，各图根点之间的高差闭合差容许值不能大于 fh 容=±40 mm。在进行观测时，A01～A02 段和 A04～A05 段的高差闭合差均大于了容许值，进行了重新观测，直到小于高差闭合差容许值为止，整个闭合导线的高差闭合差为+6mm，小于 fh 容=±40 =±24mm，该水准测量成果可用。 二、实习心得 相比于以往的教学型实习，真正的工程(实习)显然能够更好的体会所学到的知识。事实也确实是如此，通过这次实习，我真正的体会到了理论联系实际的重要性。 1、测量学首先是一项精确的工作，通过在学校期间在课堂上对测量学的学习，使我在脑海中形成了一个基本的理论的测量学轮...
