会议音响设备施工

会议音响设备施工_第1页
1/17
会议音响设备施工_第2页
2/17
会议音响设备施工_第3页
3/17

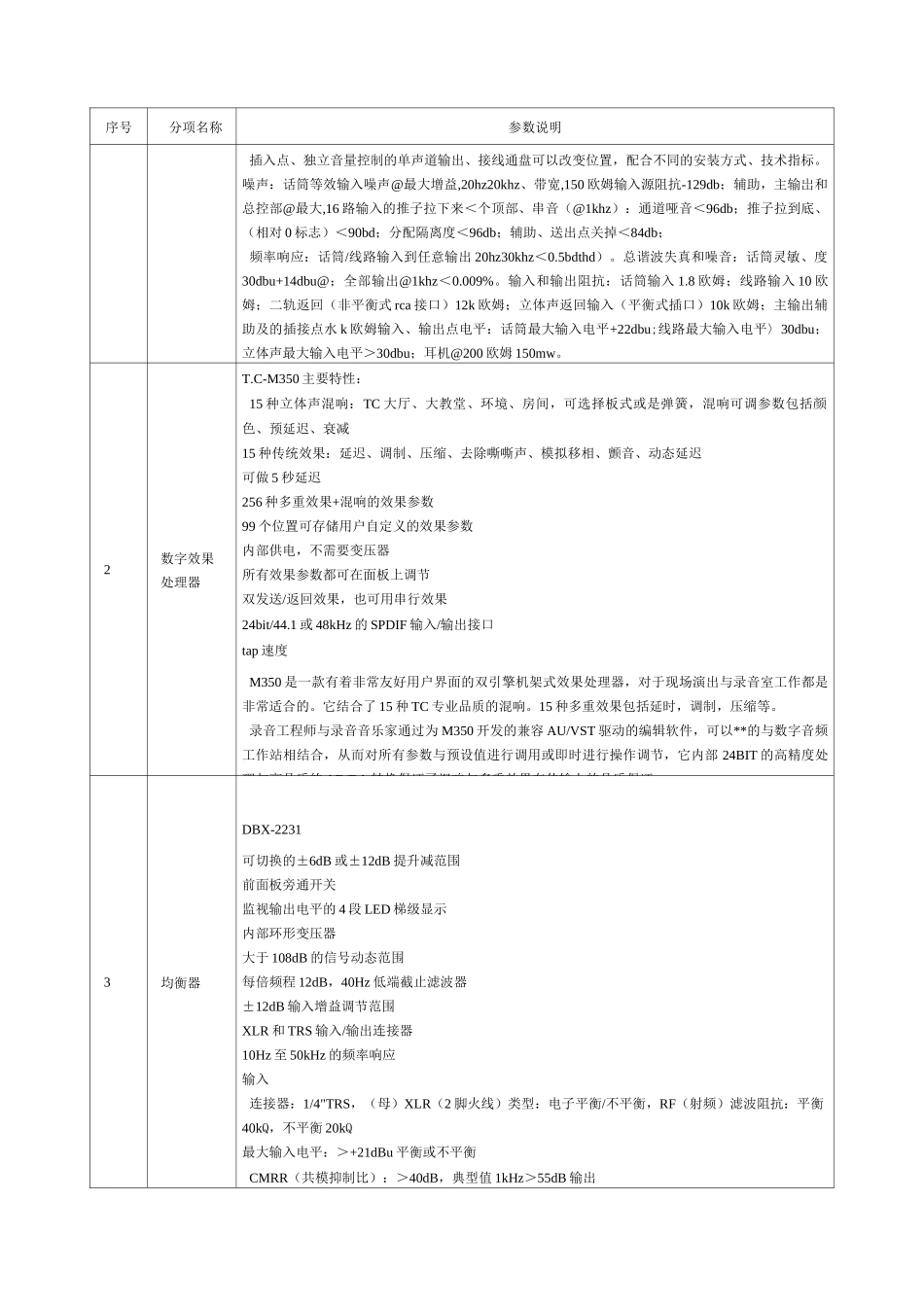

2、会议音响设备施工本项目音箱系统使用调音台(SOUNDcraftl6)作为整个扩声系统的核心。它有 16 个通道输入,每个通道都带有话筒输入和线性输入,并带有开头切换性能及插入功能和外接输岀功能,每个通道都有四频段均衡调节且每路设有哑音开关及监听选择,主输出及 AUX 辅助输出,编组输出及 48V 幻想电源。使用 T.CM350 效果器、DBX-2231 均衡器、SABINEDIR480 音频信号分配器对声音进行处理,音源输出至功放放大后由 4 台音箱输出。使用两只 JBLPRX425 作为主扩音箱,使用两只 JBLKP2015 作为后置音箱,使用两只 RCFC-3110 作为控制室监听音箱。而且采用的是软跳线技术,可以随时进行任意无限制的组合。使用 Takstar-TC-4R 会议鹅颈话筒及耳麦话筒,SHURE-BLX288/SM58手持无线话筒,来解决会场的发言问题。为确保无线信号的稳定性,采用SHURE-UA844+SWB 天线分配器和 SHURE-UA874WB 天线放大器来中续无线信号。无线话筒系统工作在 UH 频段,可 20 套同时使用,发射机工作范围 100 米,并有自动静噪开关门设计。使用平板电脑作为整个扩声系统的音乐音源。设备参数表序号分项名称参数说明1调音台Soundcraft 声艺 FX16-RW57576 组话筒线路输入、专利设计的 ultraman 前置放大器、内置广播级的 lexicon 莱思康效果器,双效果,可编程,可修改参数 16 组直接输出,可选择推子前或后,用作多轨录音或效果送出个顶部 3段英国风味的均衡器,中频可选项 8db 的高通滤波器。4 组母线、4 组立体声输入、100mm 专业推子、+48 幻像供电、通道输入、编组和主输出都设有序号分项名称参数说明插入点、独立音量控制的单声道输出、接线通盘可以改变位置,配合不同的安装方式、技术指标。噪声:话筒等效输入噪声@最大增益,20hz20khz、带宽,150 欧姆输入源阻抗-129db;辅助,主输岀和总控部@最大,16 路输入的推子拉下来<个顶部、串音(@1khz):通道哑音<96db;推子拉到底、(相对 0 标志)<90bd;分配隔离度<96db;辅助、送出点关掉<84db;频率响应:话筒/线路输入到任意输出 20hz30khz<0.5bdthd)。总谐波失真和噪音:话筒灵敏、度30dbu+14dbu@;全部输出@1khz<0.009%。输入和输出阻抗:话筒输入 1.8 欧姆;线路输入 10 欧姆;二轨返回(非平衡式 rca 接口)12k 欧姆;立体声返回输入(平衡式插口)10k 欧姆;主输出辅助及的插接点水 k 欧姆输入、输出点电平:话筒最大输入电平+22dbu;线路最大输...
