风电工程质量通病预防措施

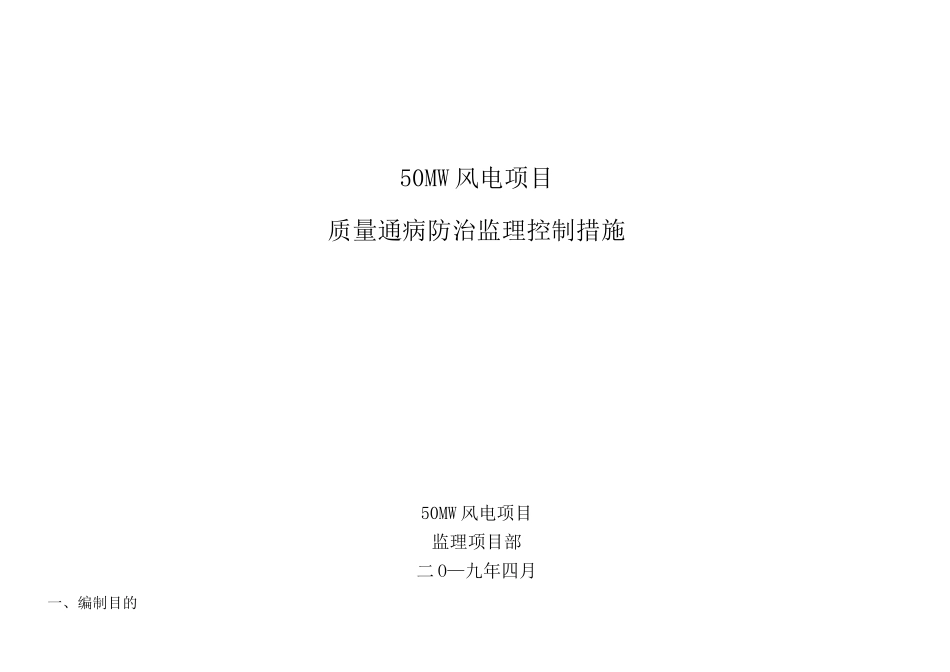

风电工程质量通病预防措施_第1页
1/32

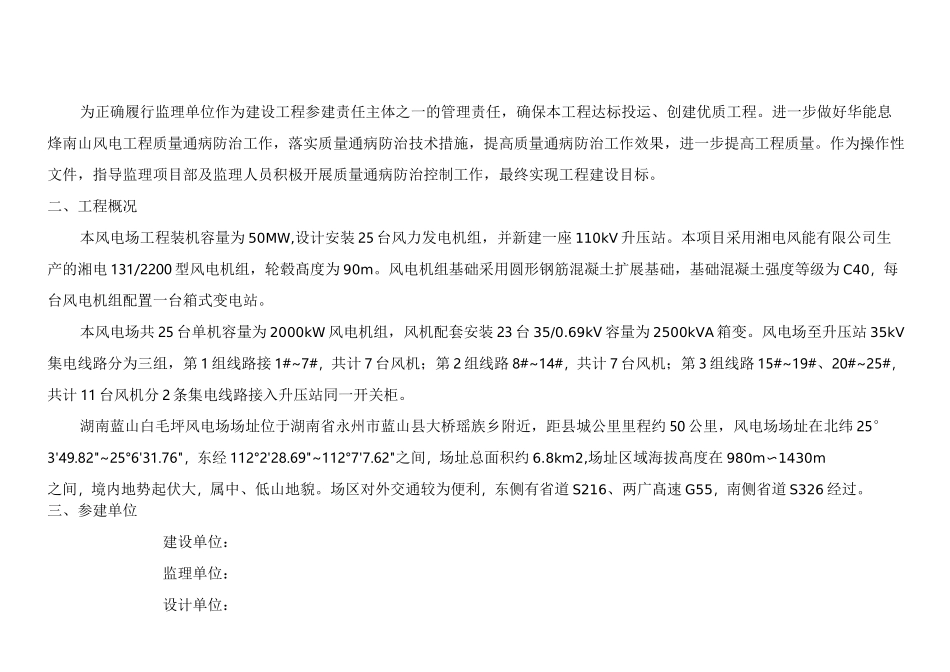

风电工程质量通病预防措施_第2页
2/32

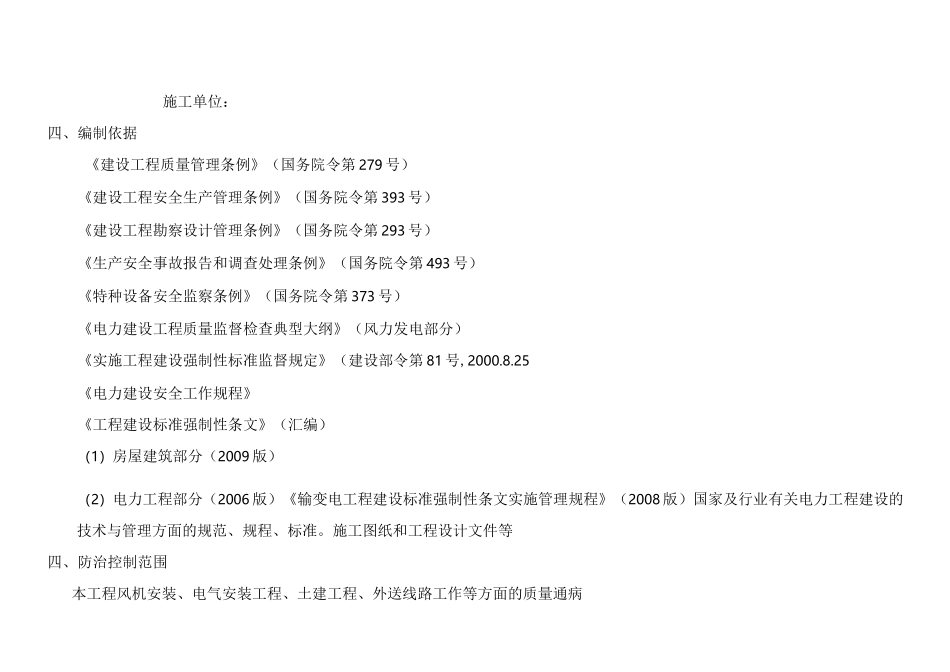

风电工程质量通病预防措施_第3页
3/32
50MW 风电项目质量通病防治监理控制措施50MW 风电项目监理项目部二 O—九年四月一、编制目的为正确履行监理单位作为建设工程参建责任主体之一的管理责任,确保本工程达标投运、创建优质工程。进一步做好华能息烽南山风电工程质量通病防治工作,落实质量通病防治技术措施,提高质量通病防治工作效果,进一步提高工程质量。作为操作性文件,指导监理项目部及监理人员积极开展质量通病防治控制工作,最终实现工程建设目标。二、工程概况本风电场工程装机容量为 50MW,设计安装 25 台风力发电机组,并新建一座 110kV 升压站。本项目采用湘电风能有限公司生产的湘电 131/2200 型风电机组,轮毂髙度为 90m。风电机组基础采用圆形钢筋混凝土扩展基础,基础混凝土强度等级为 C40,每台风电机组配置一台箱式变电站。本风电场共 25 台单机容量为 2000kW 风电机组,风机配套安装 23 台 35/0.69kV 容量为 2500kVA 箱变。风电场至升压站 35kV集电线路分为三组,第 1 组线路接 1#~7#,共计 7 台风机;第 2 组线路 8#~14#,共计 7 台风机;第 3 组线路 15#~19#、20#~25#,共计 11 台风机分 2 条集电线路接入升压站同一开关柜。湖南蓝山白毛坪风电场场址位于湖南省永州市蓝山县大桥瑶族乡附近,距县城公里里程约 50 公里,风电场场址在北纬 25°3'49.82"~25°6'31.76",东经 112°2'28.69"~112°7'7.62"之间,场址总面积约 6.8km2,场址区域海拔髙度在 980m〜1430m之间,境内地势起伏大,属中、低山地貌。场区对外交通较为便利,东侧有省道 S216、两广髙速 G55,南侧省道 S326 经过。三、参建单位建设单位:监理单位:设计单位:施工单位:四、编制依据《建设工程质量管理条例》(国务院令第 279 号)《建设工程安全生产管理条例》(国务院令第 393 号)《建设工程勘察设计管理条例》(国务院令第 293 号)《生产安全事故报告和调查处理条例》(国务院令第 493 号)《特种设备安全监察条例》(国务院令第 373 号)《电力建设工程质量监督检查典型大纲》(风力发电部分)《实施工程建设强制性标准监督规定》(建设部令第 81 号,2000.8.25《电力建设安全工作规程》《工程建设标准强制性条文》(汇编)(1)房屋建筑部分(2009 版)(2)电力工程部分(2006 版)《输变电工程建设标准强制性条文实施管理规程》(2008 版)国家及行业有关电力工程建设的技术与管理方面的规范、规程、标准。施工图纸和工...
