初中物理电路简化和解题技巧

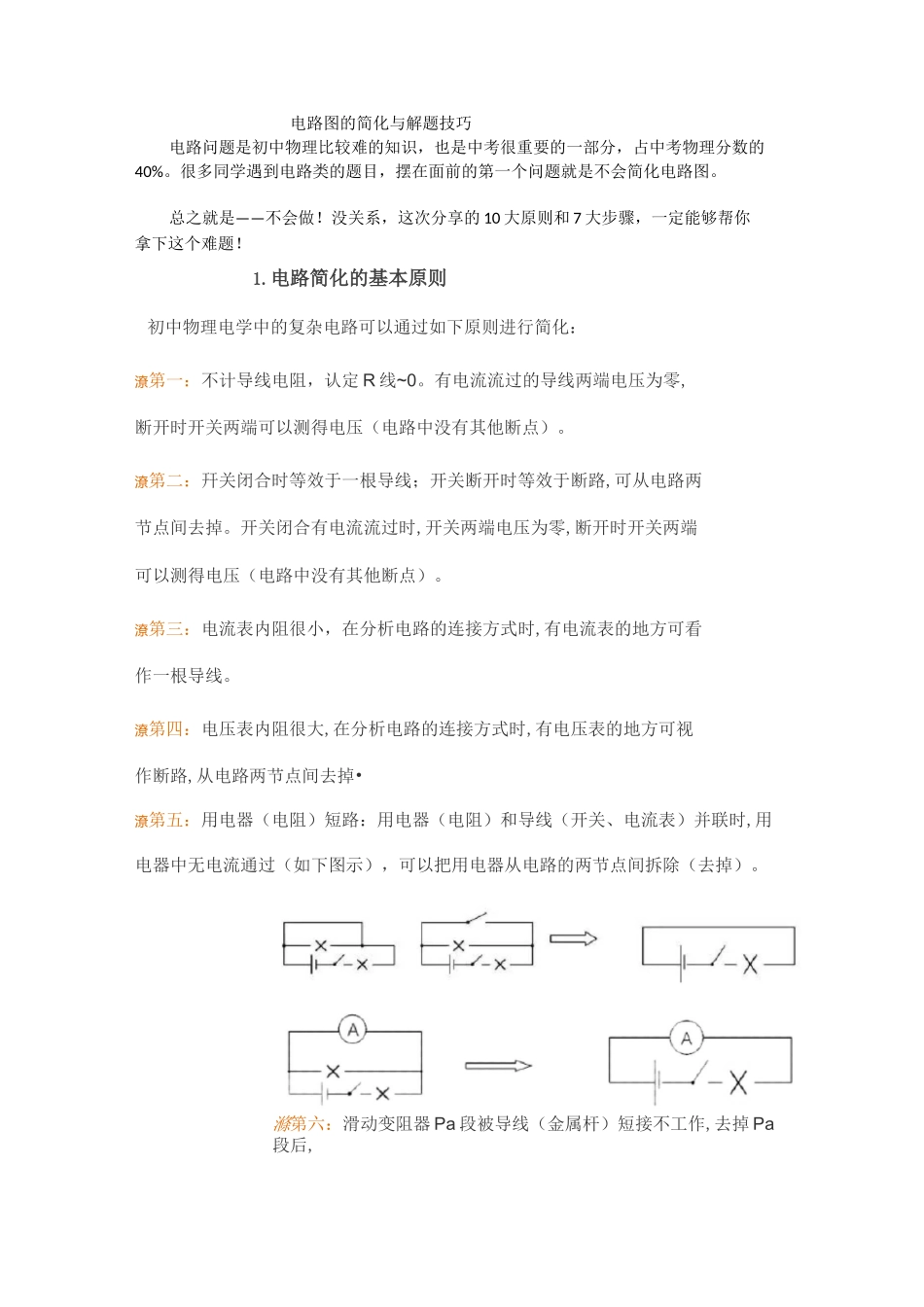

初中物理电路简化和解题技巧_第1页
1/7
初中物理电路简化和解题技巧_第2页
2/7
初中物理电路简化和解题技巧_第3页
3/7
电路图的简化与解题技巧电路问题是初中物理比较难的知识,也是中考很重要的一部分,占中考物理分数的40%。很多同学遇到电路类的题目,摆在面前的第一个问题就是不会简化电路图。总之就是——不会做!没关系,这次分享的 10 大原则和 7 大步骤,一定能够帮你拿下这个难题!1.电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化:潦第一:不计导线电阻,认定 R 线~0。有电流流过的导线两端电压为零,断开时开关两端可以测得电压(电路中没有其他断点)。潦第二:幵关闭合时等效于一根导线;开关断开时等效于断路,可从电路两节点间去掉。开关闭合有电流流过时,开关两端电压为零,断开时开关两端可以测得电压(电路中没有其他断点)。潦第三:电流表内阻很小,在分析电路的连接方式时,有电流表的地方可看作一根导线。潦第四:电压表内阻很大,在分析电路的连接方式时,有电压表的地方可视作断路,从电路两节点间去掉•潦第五:用电器(电阻)短路:用电器(电阻)和导线(开关、电流表)并联时,用电器中无电流通过(如下图示),可以把用电器从电路的两节点间拆除(去掉)。滌第六:滑动变阻器 Pa 段被导线(金属杆)短接不工作,去掉 Pa段后,下图 a 变为图 b。潦第七:根据串、并联电路电流和电压规律"串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。潦第八:电流表和哪个用电器串联就测哪个用电器的电流,电压表和哪个用电器并联就测哪个用电器的电压。判断电压表所测量的电压可用滑移法和去源法。潦第九:电压表原则上要求并联在电路中,单独测量电源电压时,可直接在电源两端。一般情况下,如果电压表串联在电路中,测得的电压是电源两端电压(具体情况见笔记)。电流表直接接在电源两端会被烧坏,且让电源短路,烧坏电源。潦第十:如果导线上(节点之间)没有用电器(开关,电流表除外),那么导线上的各点可以看做是一个点,可以任意合并、分开、增减。(此法又称节点法)例如:2•电路简化步骤潦第一步:按照题目要求将断开的开关去掉,将闭合的开关变成导线。潦第二步:将电流表变成导线(视具体情况也可保留)。潦第三步:去掉电压表。潦第四步:合并(或者换位)导线上的节点。(此步骤在电路中用电器比较多,且相互纠结时,采用)潦第五步:画出等效电路图,判断各用电器是串联还是并联。潦第六步:在原电路中利用原则七、八判断电流表和电压表各测量哪个用电器的电流和电压。潦第七步:将电压表...
