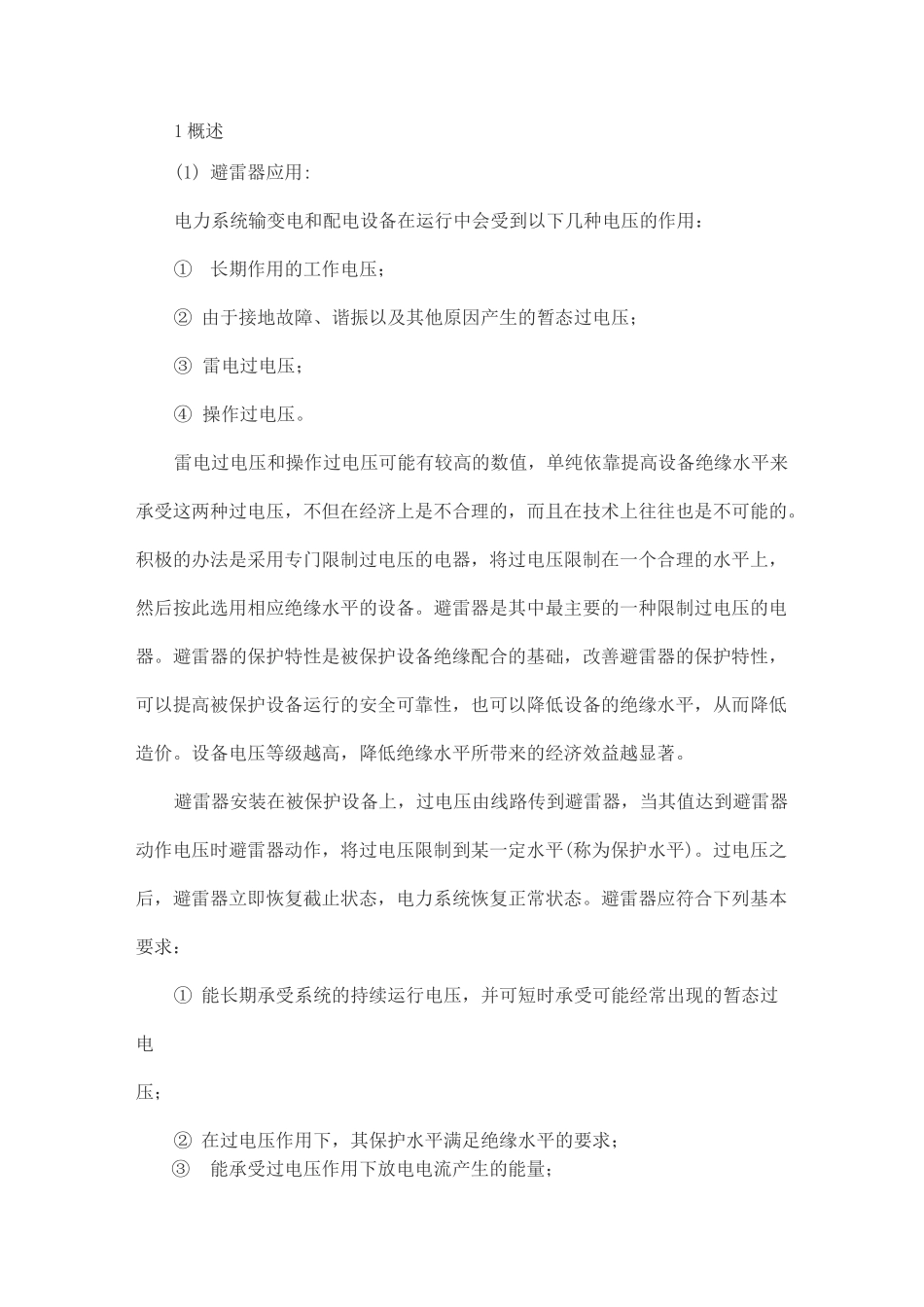

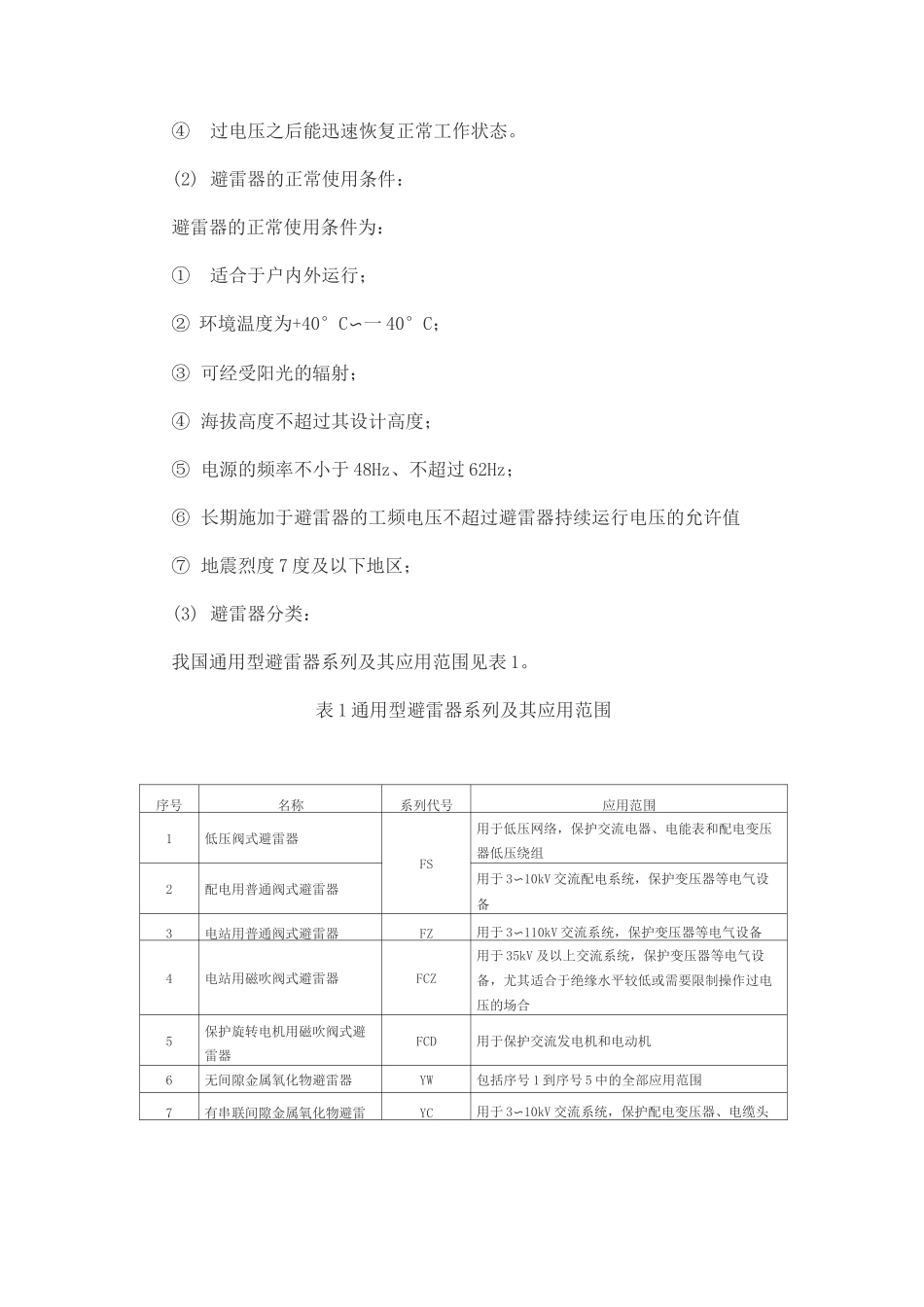

1 概述(1) 避雷器应用:电力系统输变电和配电设备在运行中会受到以下几种电压的作用：①长期作用的工作电压；② 由于接地故障、谐振以及其他原因产生的暂态过电压；③ 雷电过电压；④ 操作过电压。雷电过电压和操作过电压可能有较高的数值，单纯依靠提高设备绝缘水平来承受这两种过电压，不但在经济上是不合理的，而且在技术上往往也是不可能的。积极的办法是采用专门限制过电压的电器，将过电压限制在一个合理的水平上，然后按此选用相应绝缘水平的设备。避雷器是其中最主要的一种限制过电压的电器。避雷器的保护特性是被保护设备绝缘配合的基础，改善避雷器的保护特性，可以提高被保护设备运行的安全可靠性，也可以降低设备的绝缘水平，从而降低造价。设备电压等级越高，降低绝缘水平所带来的经济效益越显著。避雷器安装在被保护设备上，过电压由线路传到避雷器，当其值达到避雷器动作电压时避雷器动作，将过电压限制到某一定水平(称为保护水平)。过电压之后，避雷器立即恢复截止状态，电力系统恢复正常状态。避雷器应符合下列基本要求：① 能长期承受系统的持续运行电压，并可短时承受可能经常出现的暂态过电压；② 在过电压作用下，其保护水平满足绝缘水平的要求；③能承受过电压作用下放电电流产生的能量；④过电压之后能迅速恢复正常工作状态。(2) 避雷器的正常使用条件：避雷器的正常使用条件为：①适合于户内外运行；② 环境温度为+40°C〜一 40°C；③ 可经受阳光的辐射；④ 海拔高度不超过其设计高度；⑤ 电源的频率不小于 48Hz、不超过 62Hz；⑥ 长期施加于避雷器的工频电压不超过避雷器持续运行电压的允许值⑦ 地震烈度 7 度及以下地区；(3) 避雷器分类：我国通用型避雷器系列及其应用范围见表 1。表 1 通用型避雷器系列及其应用范围序号名称系列代号应用范围1低压阀式避雷器FS用于低压网络，保护交流电器、电能表和配电变压器低压绕组2配电用普通阀式避雷器用于 3〜10kV 交流配电系统，保护变压器等电气设备3电站用普通阀式避雷器FZ用于 3〜110kV 交流系统，保护变压器等电气设备4电站用磁吹阀式避雷器FCZ用于 35kV 及以上交流系统，保护变压器等电气设备，尤其适合于绝缘水平较低或需要限制操作过电压的场合5保护旋转电机用磁吹阀式避雷器FCD用于保护交流发电机和电动机6无间隙金属氧化物避雷器YW包括序号 1 到序号 5 中的全部应用范围7有串联间隙金属氧化物避雷YC用于 3〜10kV 交流系统，保护配...
