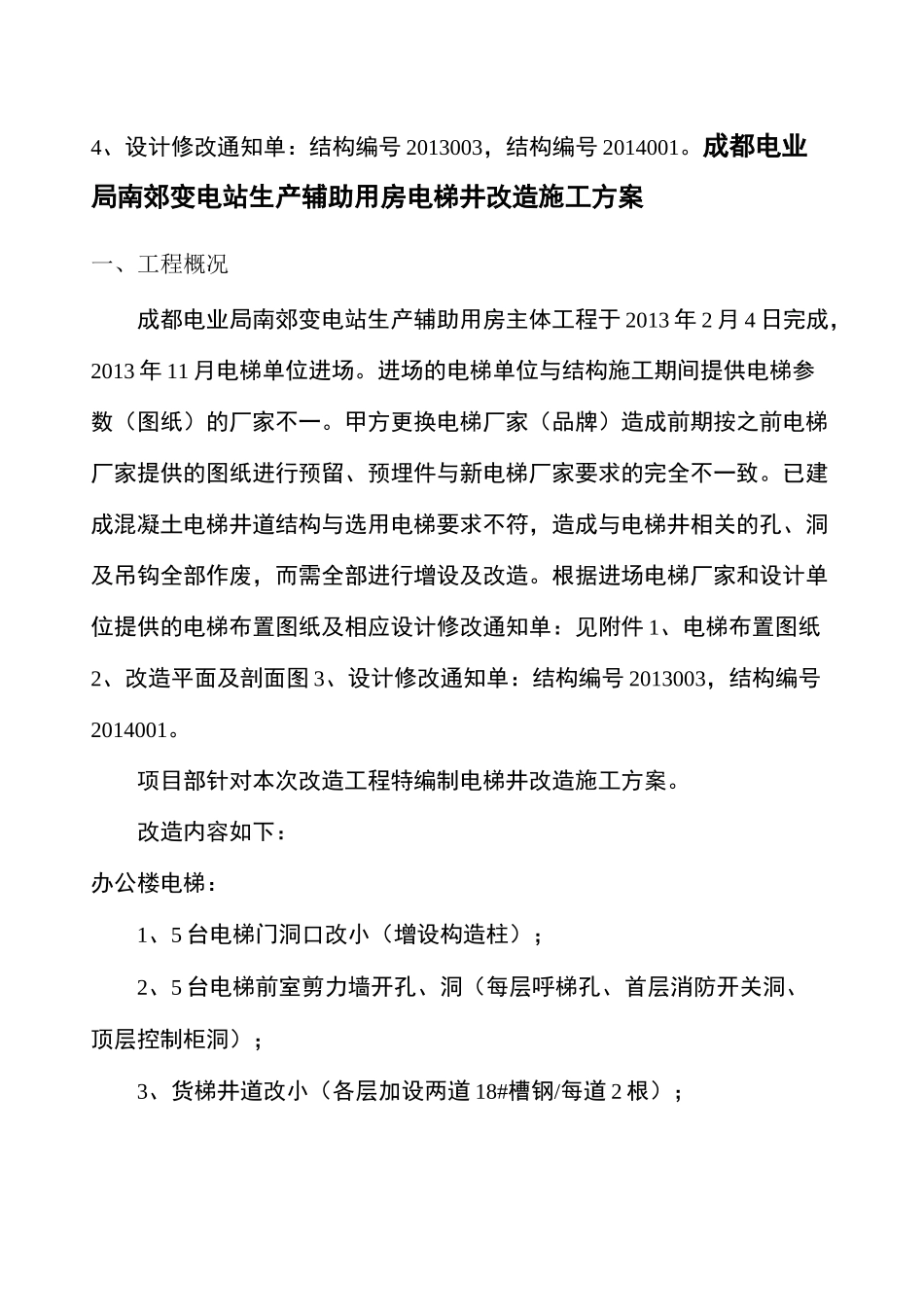

电梯井改造施工方案Preparedon 22November20附件：1、办公楼客梯、货梯布置图纸；2、食堂食梯、货梯、收污梯布置图纸；3、改造平面及剖面图；4、设计修改通知单：结构编号 2013003，结构编号 2014001。成都电业局南郊变电站生产辅助用房电梯井改造施工方案一、工程概况成都电业局南郊变电站生产辅助用房主体工程于 2013 年 2 月 4 日完成，2013 年 11 月电梯单位进场。进场的电梯单位与结构施工期间提供电梯参数（图纸）的厂家不一。甲方更换电梯厂家（品牌）造成前期按之前电梯厂家提供的图纸进行预留、预埋件与新电梯厂家要求的完全不一致。已建成混凝土电梯井道结构与选用电梯要求不符，造成与电梯井相关的孔、洞及吊钩全部作废，而需全部进行增设及改造。根据进场电梯厂家和设计单位提供的电梯布置图纸及相应设计修改通知单：见附件 1、电梯布置图纸2、改造平面及剖面图 3、设计修改通知单：结构编号 2013003，结构编号2014001。项目部针对本次改造工程特编制电梯井改造施工方案。改造内容如下：办公楼电梯：1、5 台电梯门洞口改小（增设构造柱）；2、5 台电梯前室剪力墙开孔、洞（每层呼梯孔、首层消防开关洞、顶层控制柜洞）；3、货梯井道改小（各层加设两道 18#槽钢/每道 2 根）；4、货梯机房底板封洞及新开洞、剪力墙（砖墙）开洞、浇筑设备垫层；5、4 台客用电梯顶，穿屋面增设钢吊钩梁。职工食堂电梯：1、3 台电梯门洞修改（增设过梁、构造柱）；2、3 台电梯顶加设钢吊钩梁。二、电梯井道改造施工组织（1）、技术准备认真查看电梯布置图纸及设计修改通知单，领悟图纸意图。多与进场的电梯厂家进行交流，确保改造工程一次施工到位。（2）、施工组织安排本次改造工程施工安排：门洞改造-电梯前室，机房层开孔、洞-货梯井道改小、食堂电梯加钢吊钩梁-办公楼屋面增设钢吊钩梁三、办公楼电梯井道改造施工概况（1）、门洞改造（采用 C25 细石混凝土浇筑）增加构造柱 GZ-1（200*200），主筋4B12，箍筋 A8@100/200。墙体拉结筋 A8 沿柱高 500mm 设置，构造柱及墙体拉结筋采用植筋方式与框架结构连接。附图于后。办公楼 4 台客用电梯门洞结构为 1321，按选用电梯改造门洞 1121，在门洞一侧增加构造柱 GZ-1。货梯电梯门洞结构为 1722，按选用电梯改造门洞 1122，在门洞右侧加砌多孔砖 420mm 长，端头增加构造柱 GZ-1。（2）、电梯前室开孔、洞（采用水钻施工，剪力墙宽 200mm）附图于后。呼梯孔：5 台...
