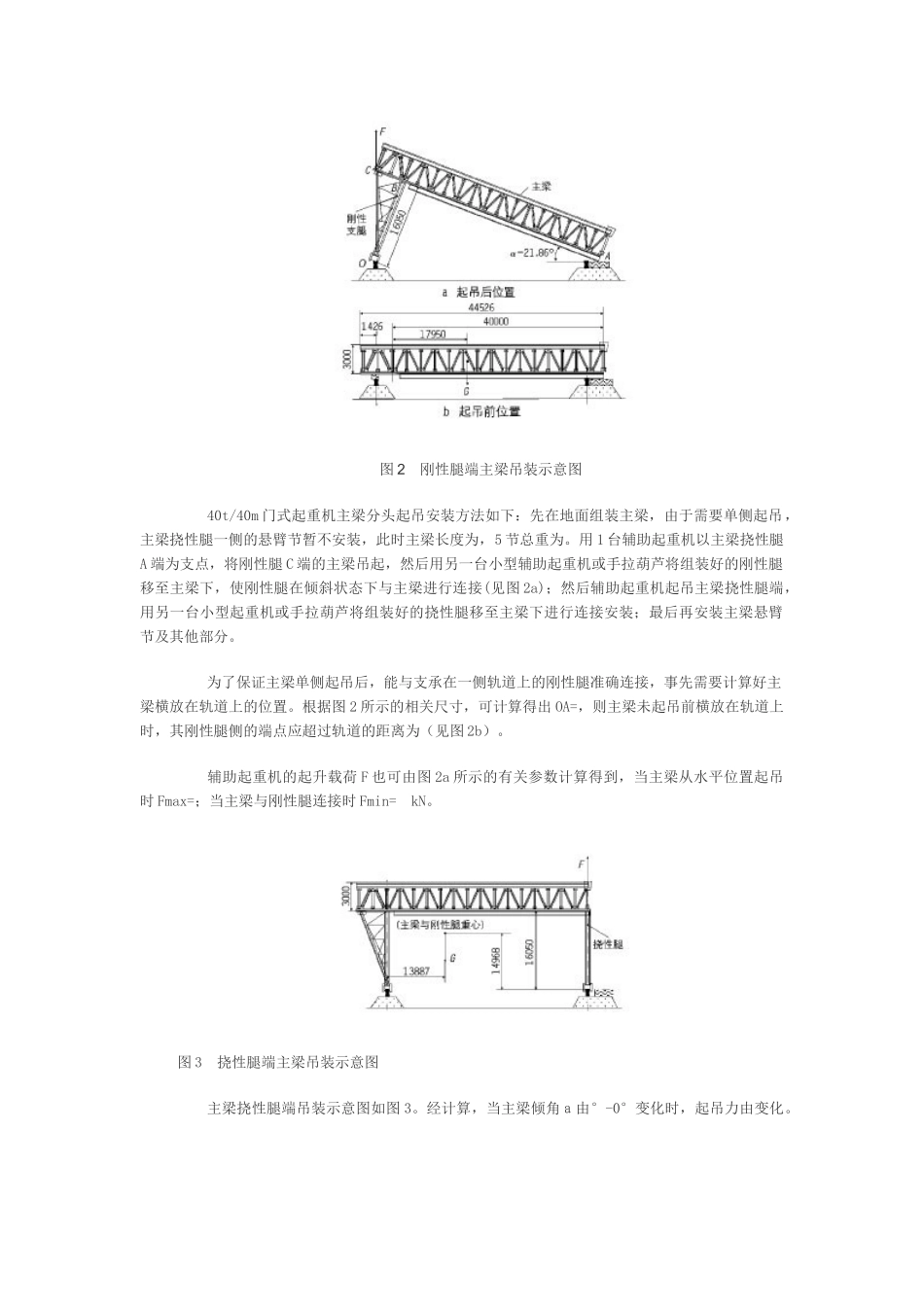

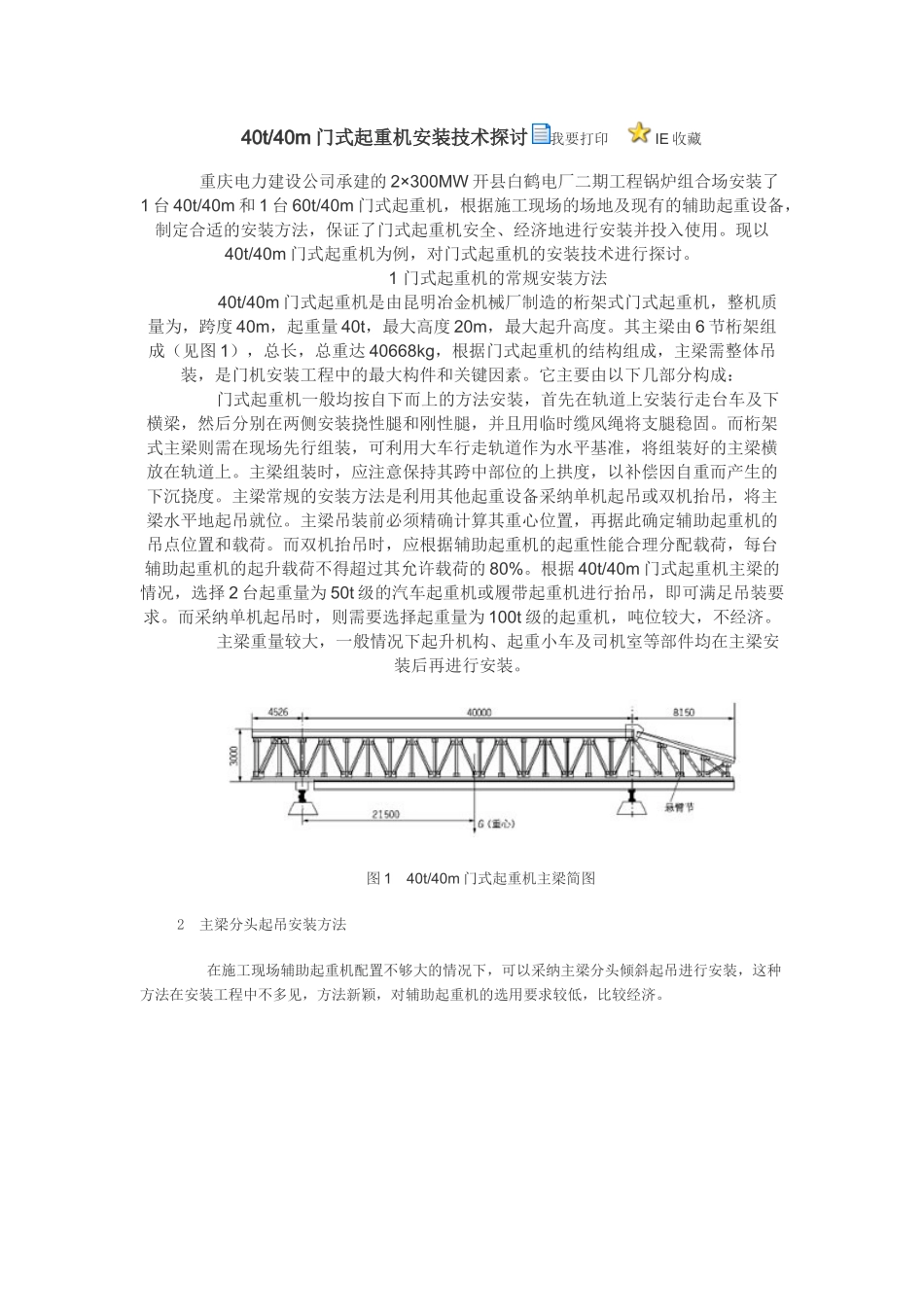

40t/40m 门式起重机安装技术探讨 我要打印 IE 收藏 重庆电力建设公司承建的 2×300MW 开县白鹤电厂二期工程锅炉组合场安装了1 台 40t/40m 和 1 台 60t/40m 门式起重机,根据施工现场的场地及现有的辅助起重设备,制定合适的安装方法,保证了门式起重机安全、经济地进行安装并投入使用。现以40t/40m 门式起重机为例,对门式起重机的安装技术进行探讨。 1 门式起重机的常规安装方法 40t/40m 门式起重机是由昆明冶金机械厂制造的桁架式门式起重机,整机质量为,跨度 40m,起重量 40t,最大高度 20m,最大起升高度。其主梁由 6 节桁架组成(见图 1),总长,总重达 40668kg,根据门式起重机的结构组成,主梁需整体吊装,是门机安装工程中的最大构件和关键因素。它主要由以下几部分构成: 门式起重机一般均按自下而上的方法安装,首先在轨道上安装行走台车及下横梁,然后分别在两侧安装挠性腿和刚性腿,并且用临时缆风绳将支腿稳固。而桁架式主梁则需在现场先行组装,可利用大车行走轨道作为水平基准,将组装好的主梁横放在轨道上。主梁组装时,应注意保持其跨中部位的上拱度,以补偿因自重而产生的下沉挠度。主梁常规的安装方法是利用其他起重设备采纳单机起吊或双机抬吊,将主梁水平地起吊就位。主梁吊装前必须精确计算其重心位置,再据此确定辅助起重机的吊点位置和载荷。而双机抬吊时,应根据辅助起重机的起重性能合理分配载荷,每台辅助起重机的起升载荷不得超过其允许载荷的 80%。根据 40t/40m 门式起重机主梁的情况,选择 2 台起重量为 50t 级的汽车起重机或履带起重机进行抬吊,即可满足吊装要求。而采纳单机起吊时,则需要选择起重量为 100t 级的起重机,吨位较大,不经济。 主梁重量较大,一般情况下起升机构、起重小车及司机室等部件均在主梁安装后再进行安装。 图 1 40t/40m 门式起重机主梁简图 2 主梁分头起吊安装方法 在施工现场辅助起重机配置不够大的情况下,可以采纳主梁分头倾斜起吊进行安装,这种方法在安装工程中不多见,方法新颖,对辅助起重机的选用要求较低,比较经济。 图 2 刚性腿端主梁吊装示意图 40t/40m 门式起重机主梁分头起吊安装方法如下:先在地面组装主梁,由于需要单侧起吊,主梁挠性腿一侧的悬臂节暂不安装,此时主梁长度为,5 节总重为。用 1 台辅助起重机以主梁挠性腿A 端为支点,将刚性腿 C 端的主梁吊起,然后用另一台小型辅助起重机或手拉葫芦将组装好...
