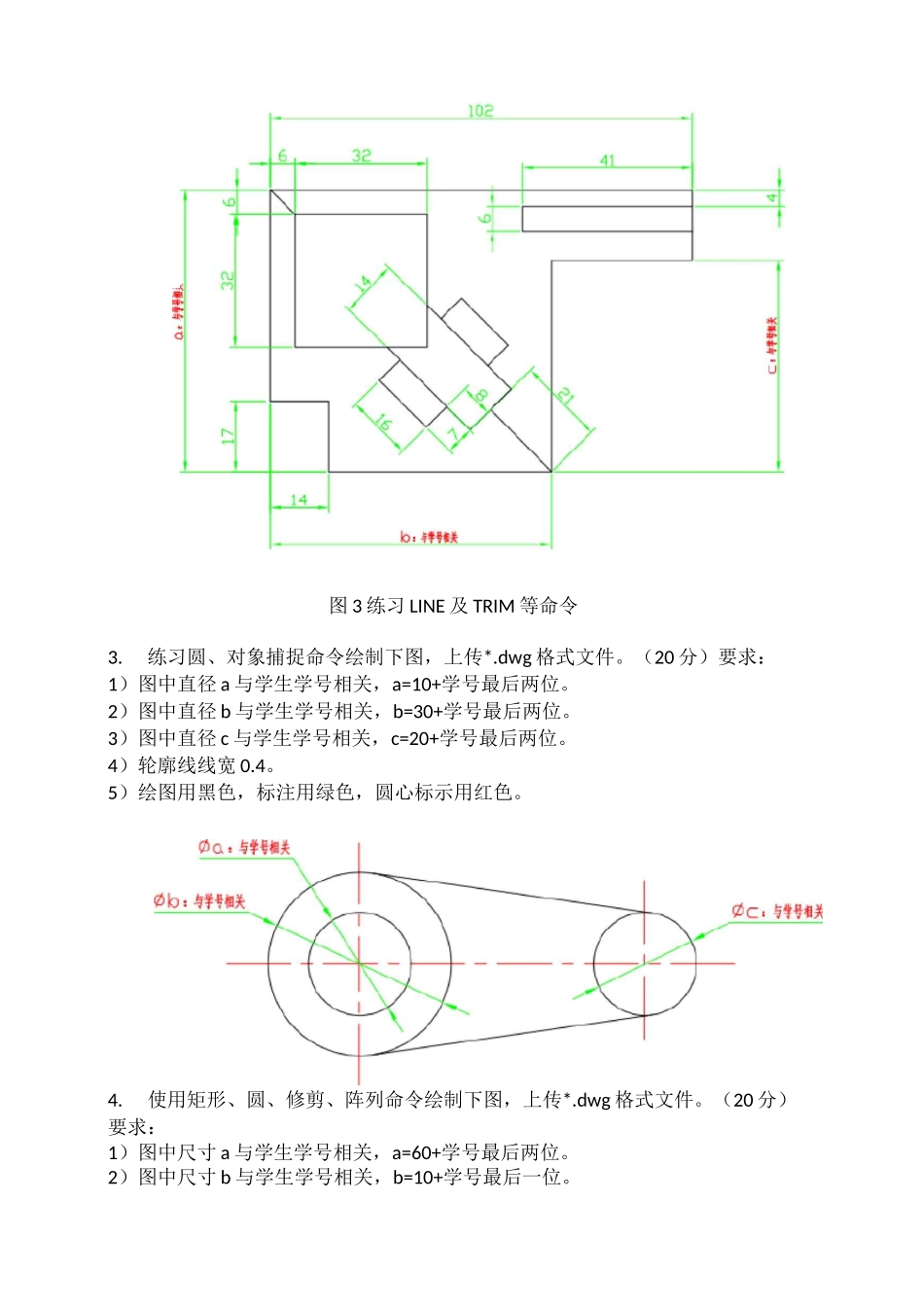

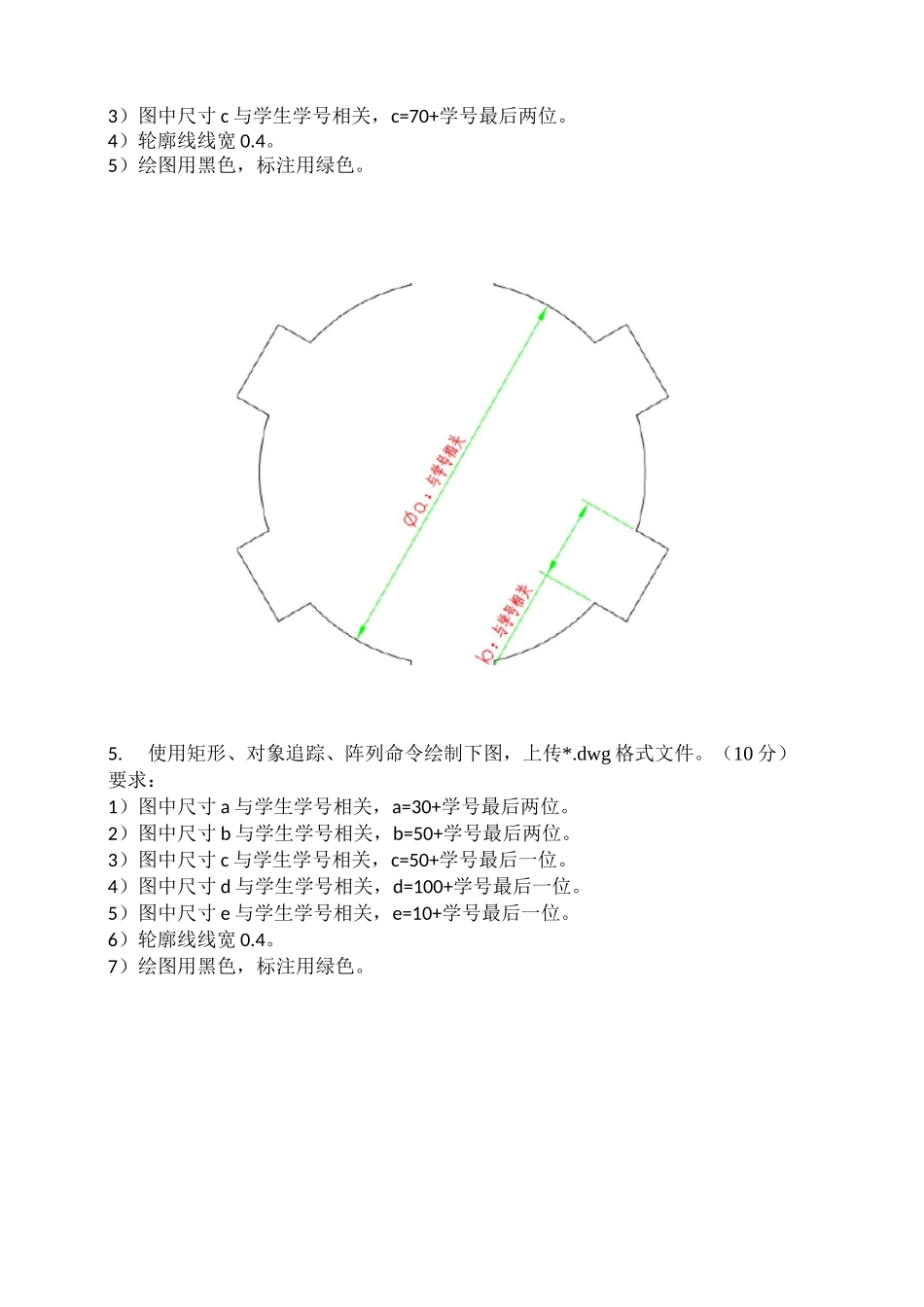

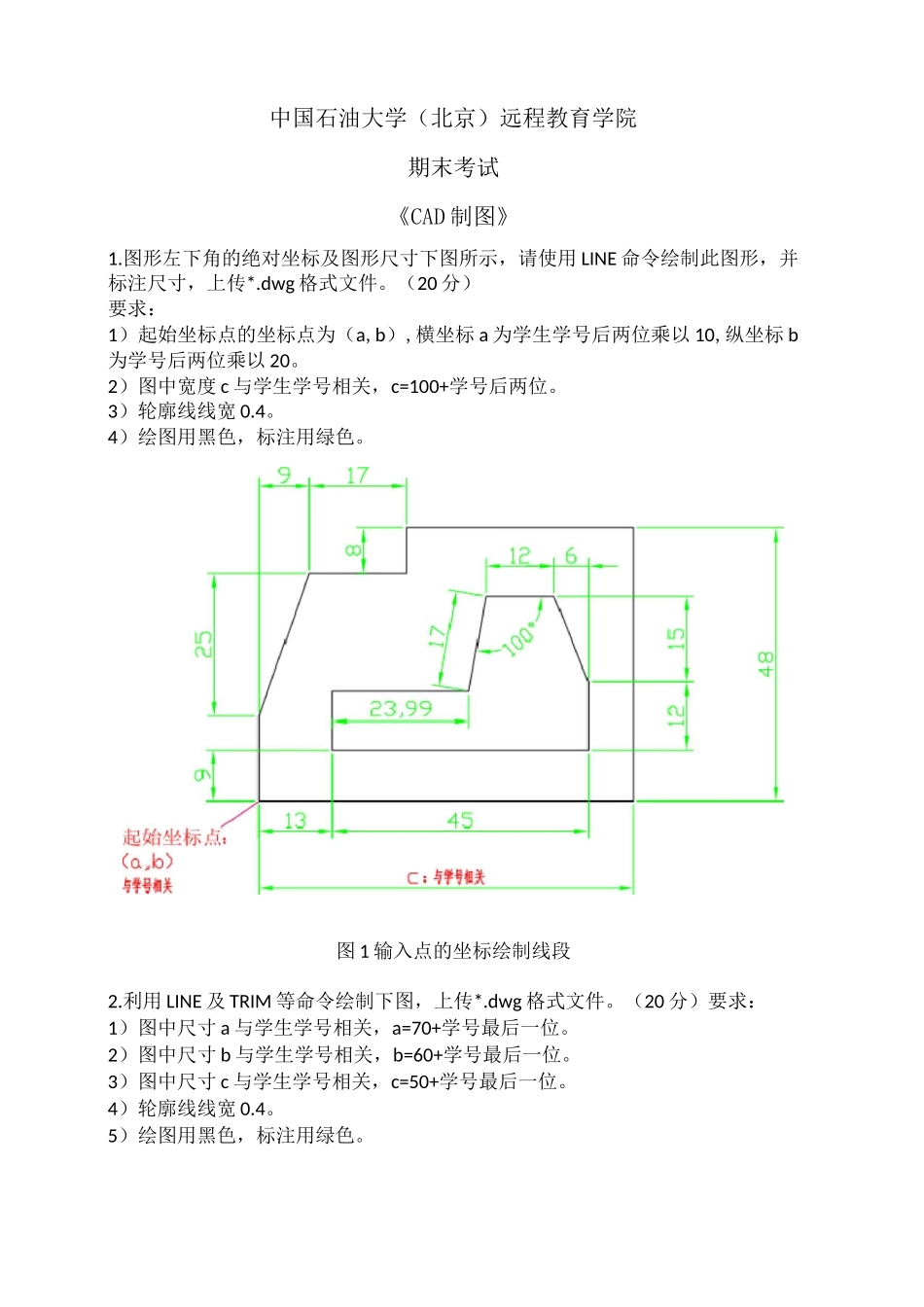

中国石油大学(北京)远程教育学院期末考试《CAD 制图》1.图形左下角的绝对坐标及图形尺寸下图所示,请使用 LINE 命令绘制此图形,并标注尺寸,上传*.dwg 格式文件。(20 分)要求:1)起始坐标点的坐标点为(a,b),横坐标 a 为学生学号后两位乘以 10,纵坐标 b为学号后两位乘以 20。2)图中宽度 c 与学生学号相关,c=100+学号后两位。3)轮廓线线宽 0.4。4)绘图用黑色,标注用绿色。图 1 输入点的坐标绘制线段2.利用 LINE 及 TRIM 等命令绘制下图,上传*.dwg 格式文件。(20 分)要求:1)图中尺寸 a 与学生学号相关,a=70+学号最后一位。2)图中尺寸 b 与学生学号相关,b=60+学号最后一位。3)图中尺寸 c 与学生学号相关,c=50+学号最后一位。4)轮廓线线宽 0.4。5)绘图用黑色,标注用绿色。图 3 练习 LINE 及 TRIM 等命令3.练习圆、对象捕捉命令绘制下图,上传*.dwg 格式文件。(20 分)要求:1)图中直径 a 与学生学号相关,a=10+学号最后两位。2)图中直径 b 与学生学号相关,b=30+学号最后两位。3)图中直径 c 与学生学号相关,c=20+学号最后两位。4)轮廓线线宽 0.4。5)绘图用黑色,标注用绿色,圆心标示用红色。4.使用矩形、圆、修剪、阵列命令绘制下图,上传*.dwg 格式文件。(20 分)要求:1)图中尺寸 a 与学生学号相关,a=60+学号最后两位。2)图中尺寸 b 与学生学号相关,b=10+学号最后一位。3)图中尺寸 c 与学生学号相关,c=70+学号最后两位。4)轮廓线线宽 0.4。5)绘图用黑色,标注用绿色。5.使用矩形、对象追踪、阵列命令绘制下图,上传*.dwg 格式文件。(10 分)要求:1)图中尺寸 a 与学生学号相关,a=30+学号最后两位。2)图中尺寸 b 与学生学号相关,b=50+学号最后两位。3)图中尺寸 c 与学生学号相关,c=50+学号最后一位。4)图中尺寸 d 与学生学号相关,d=100+学号最后一位。5)图中尺寸 e 与学生学号相关,e=10+学号最后一位。6)轮廓线线宽 0.4。7)绘图用黑色,标注用绿色。6.要求:按照以下说明绘图并准确标注尺寸,上传*.dwg 格式文件。(30 分)要求:1)图中尺寸 A 与学生学号相关,A=60+学号最后两位。2)图中尺寸 B 与学生学号相关,B=90+学号最后一位。3)图中尺寸 C 与学生学号相关,C=20+学号最后一位。4)图中尺寸 D 与学生学号相关,D=30+学号最后一位。5)图中尺寸 E 与学生学号相关,E=20+学号最后一位。6)轮廓线线宽 ...
