片式电阻的主要失效机理及失效模式

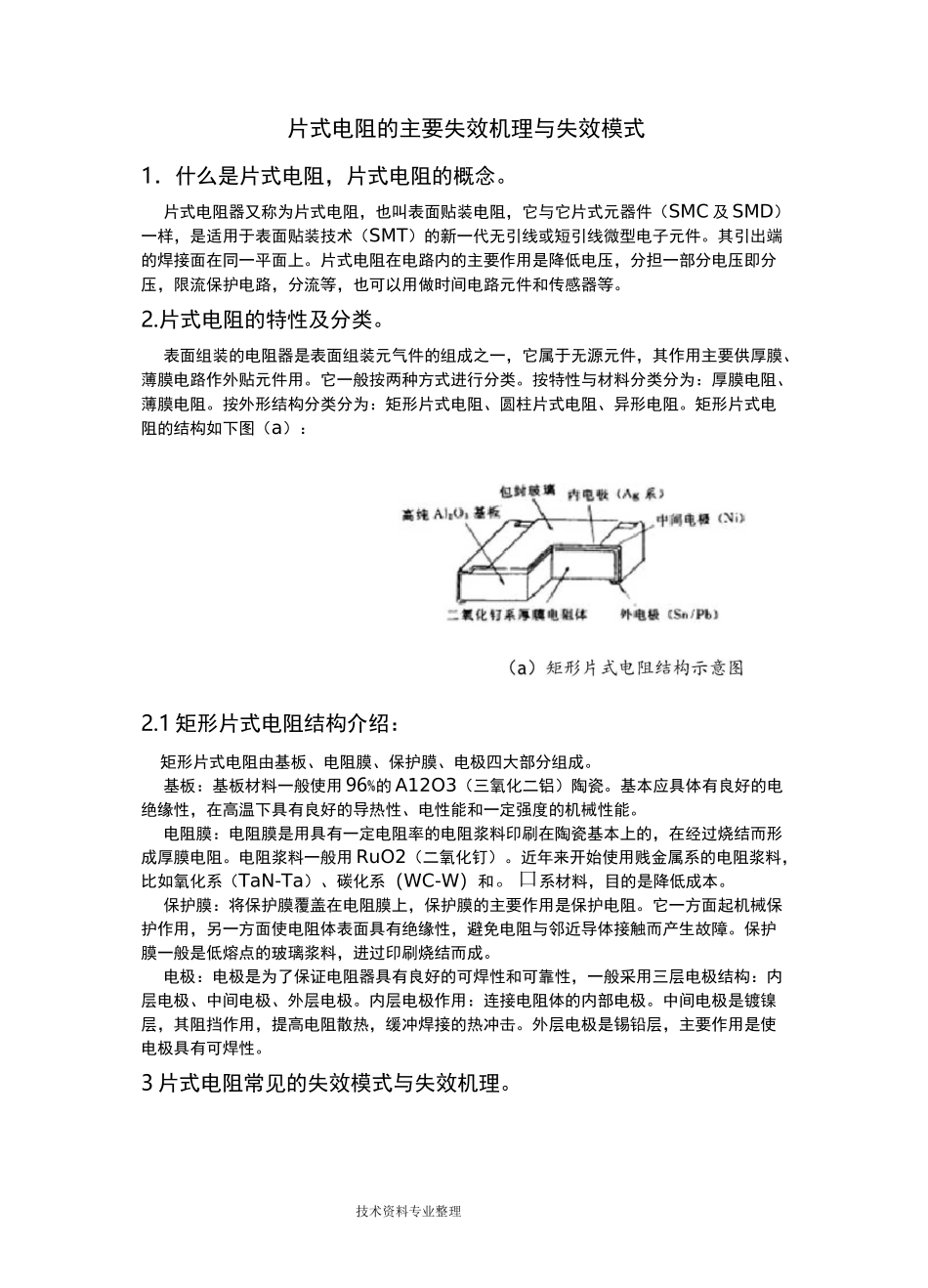

片式电阻的主要失效机理及失效模式_第1页
1/6
片式电阻的主要失效机理及失效模式_第2页
2/6
片式电阻的主要失效机理及失效模式_第3页
3/6
技术资料专业整理片式电阻的主要失效机理与失效模式1.什么是片式电阻,片式电阻的概念。片式电阻器又称为片式电阻,也叫表面贴装电阻,它与它片式元器件(SMC 及 SMD)一样,是适用于表面贴装技术(SMT)的新一代无引线或短引线微型电子元件。其引出端的焊接面在同一平面上。片式电阻在电路内的主要作用是降低电压,分担一部分电压即分压,限流保护电路,分流等,也可以用做时间电路元件和传感器等。2.片式电阻的特性及分类。表面组装的电阻器是表面组装元气件的组成之一,它属于无源元件,其作用主要供厚膜、薄膜电路作外贴元件用。它一般按两种方式进行分类。按特性与材料分类分为:厚膜电阻、薄膜电阻。按外形结构分类分为:矩形片式电阻、圆柱片式电阻、异形电阻。矩形片式电阻的结构如下图(a):2.1 矩形片式电阻结构介绍:矩形片式电阻由基板、电阻膜、保护膜、电极四大部分组成。基板:基板材料一般使用 96%的 A12O3(三氧化二铝)陶瓷。基本应具体有良好的电绝缘性,在高温下具有良好的导热性、电性能和一定强度的机械性能。电阻膜:电阻膜是用具有一定电阻率的电阻浆料印刷在陶瓷基本上的,在经过烧结而形成厚膜电阻。电阻浆料一般用 RuO2(二氧化钉)。近年来开始使用贱金属系的电阻浆料,比如氧化系(TaN-Ta)、碳化系(WC-W)和。口系材料,目的是降低成本。保护膜:将保护膜覆盖在电阻膜上,保护膜的主要作用是保护电阻。它一方面起机械保护作用,另一方面使电阻体表面具有绝缘性,避免电阻与邻近导体接触而产生故障。保护膜一般是低熔点的玻璃浆料,进过印刷烧结而成。电极:电极是为了保证电阻器具有良好的可焊性和可靠性,一般采用三层电极结构:内层电极、中间电极、外层电极。内层电极作用:连接电阻体的内部电极。中间电极是镀镍层,其阻挡作用,提高电阻散热,缓冲焊接的热冲击。外层电极是锡铅层,主要作用是使电极具有可焊性。3 片式电阻常见的失效模式与失效机理。技术资料专业整理片式电阻的主要失效模式与失效机理为:1) 开路:主要失效机理为电阻膜烧毁或大面积脱落,基体受力发生断裂,引线帽与电阻体发生脱落。2) 阻值漂移超规范:电阻膜有缺陷或退化,基体有可动钠离子,保护涂层不良。3) 引线断裂:电阻体焊接时发生工艺缺陷,焊点受到杂质的污染,引线受到机械应力的损伤。4) 短路:发生银离子的迁移以及电晕放电。3.1 薄膜电阻常见的失效模式。3.1.1 概念:薄膜电阻是一种应用领域比较广泛的通用电...
