压力试验、严密性试验工艺规程

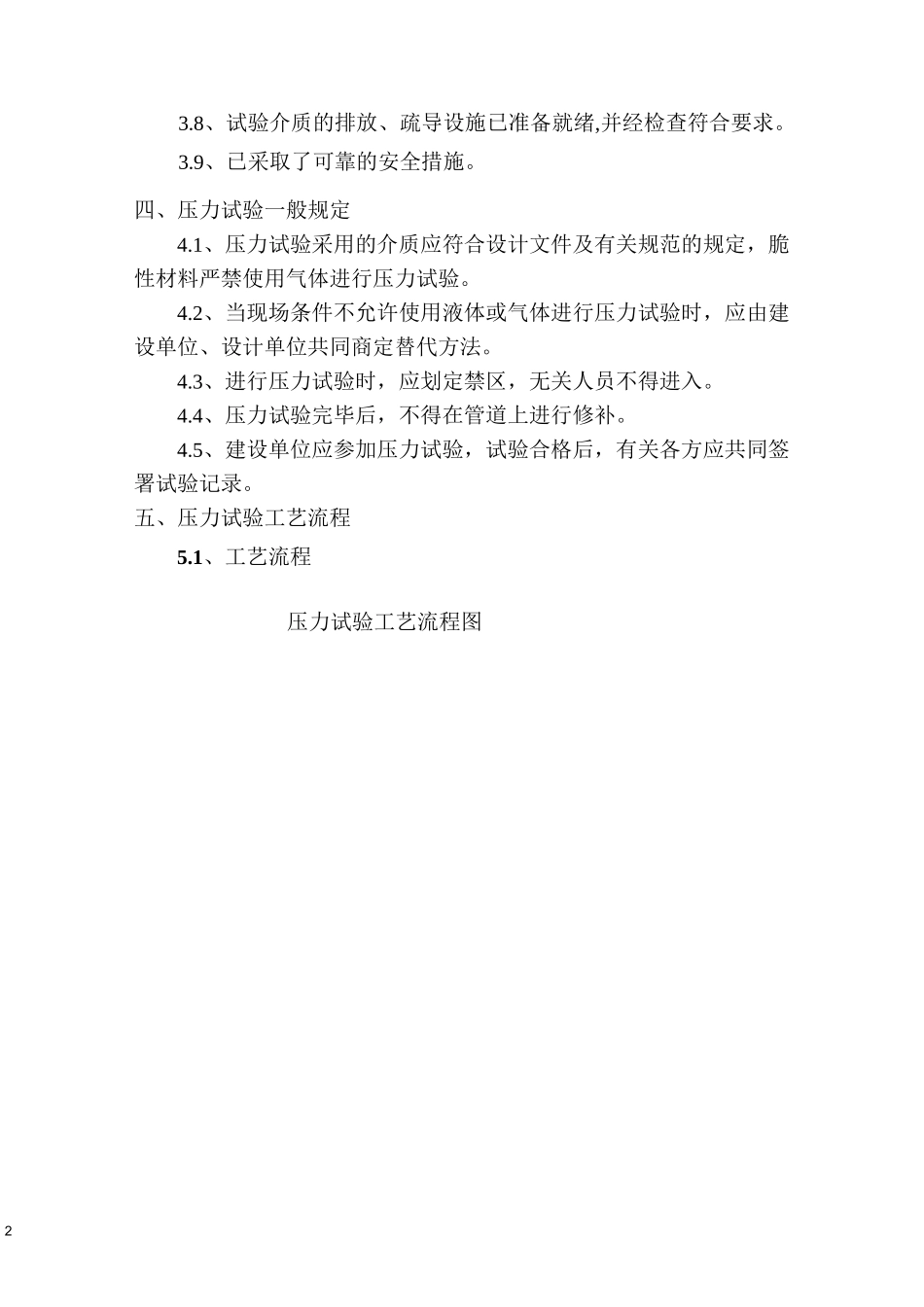

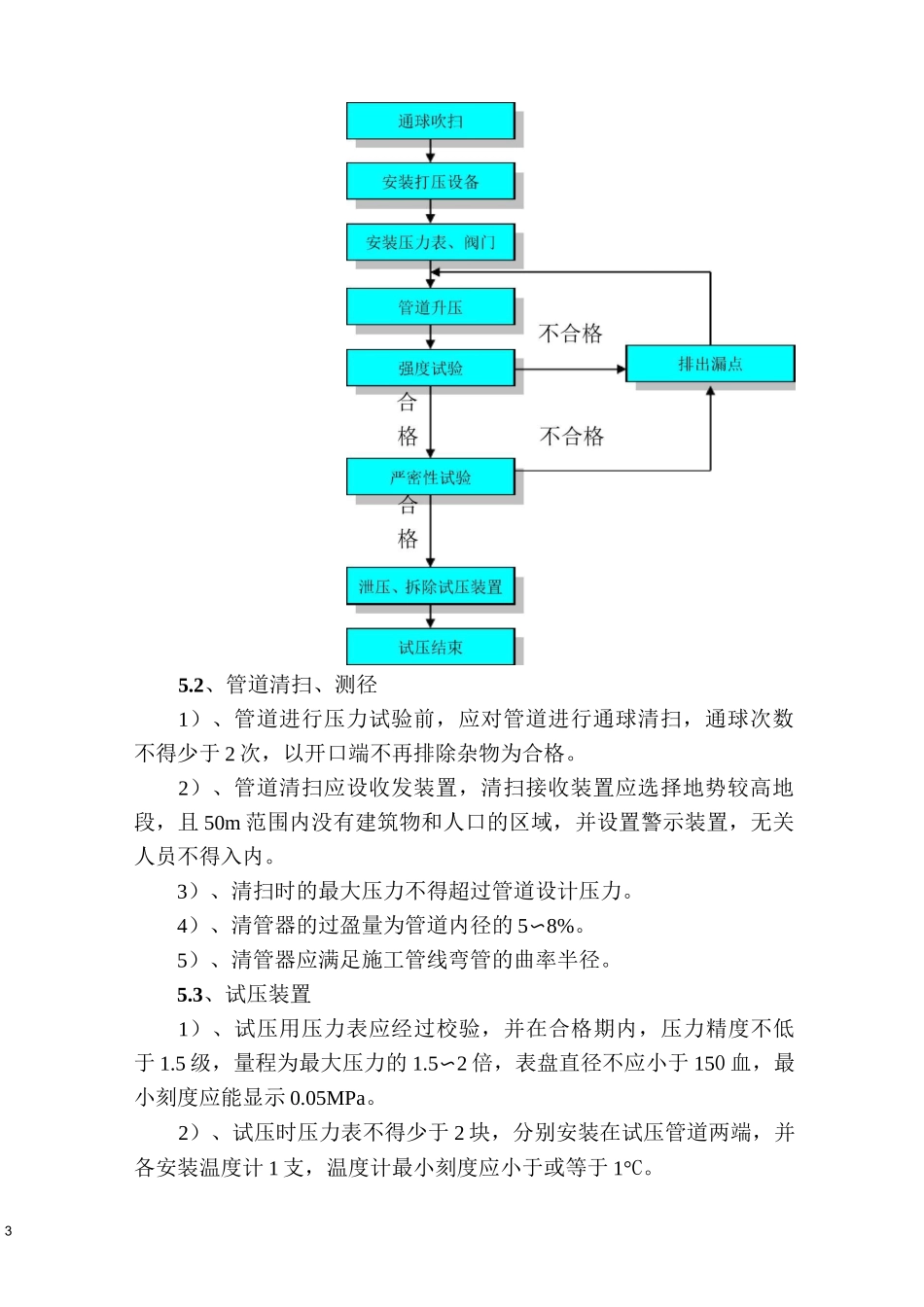

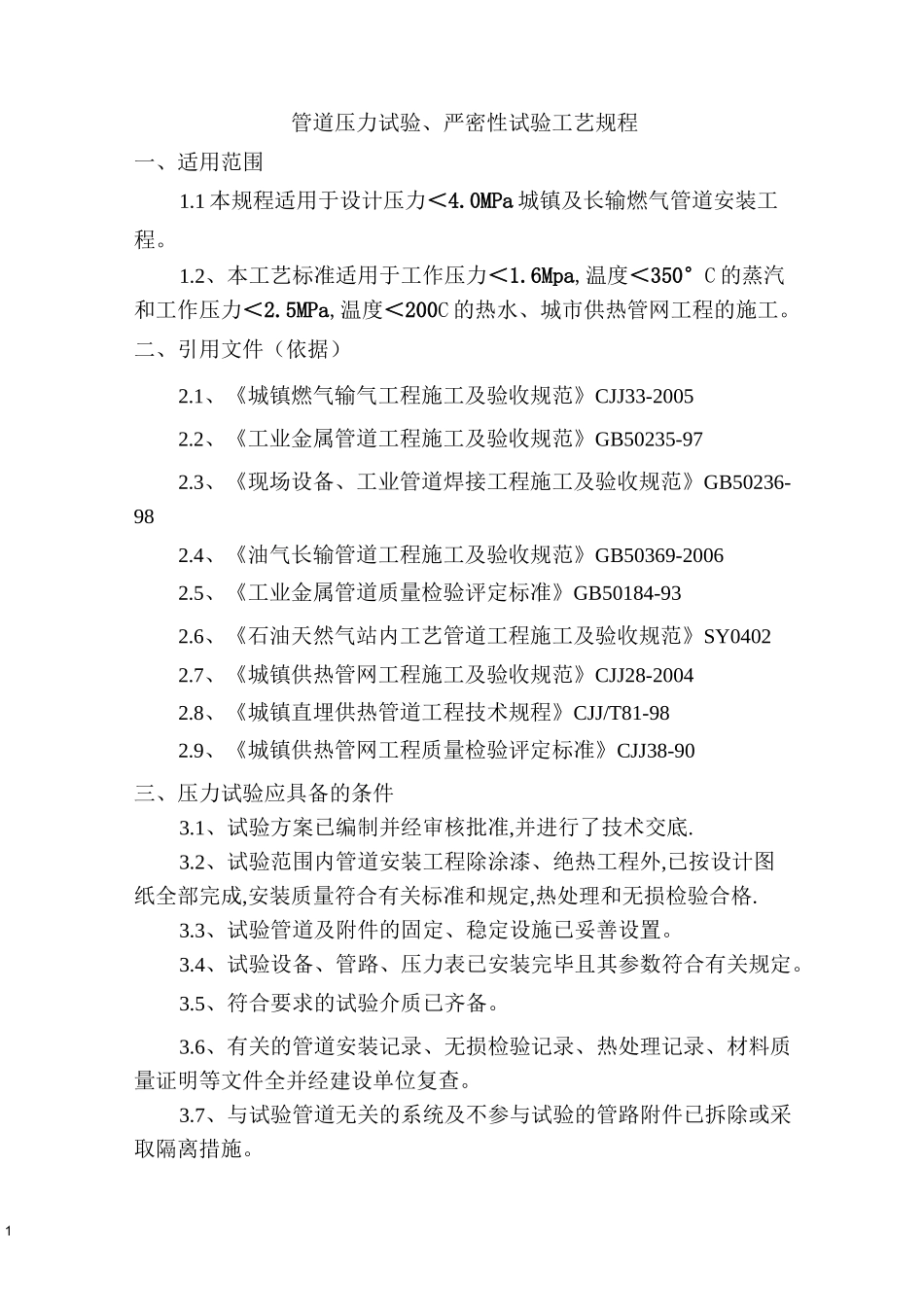

1管道压力试验、严密性试验工艺规程一、适用范围1.1 本规程适用于设计压力＜4.0MPa 城镇及长输燃气管道安装工程。1.2、本工艺标准适用于工作压力＜1.6Mpa,温度＜350°C 的蒸汽和工作压力＜2.5MPa,温度＜200C 的热水、城市供热管网工程的施工。二、引用文件（依据）2.1、《城镇燃气输气工程施工及验收规范》CJJ33-20052.2、《工业金属管道工程施工及验收规范》GB50235-972.3、《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.4、《油气长输管道工程施工及验收规范》GB50369-20062.5、《工业金属管道质量检验评定标准》GB50184-932.6、《石油天然气站内工艺管道工程施工及验收规范》SY04022.7、《城镇供热管网工程施工及验收规范》CJJ28-20042.8、《城镇直埋供热管道工程技术规程》CJJ/T81-982.9、《城镇供热管网工程质量检验评定标准》CJJ38-90三、压力试验应具备的条件3.1、试验方案已编制并经审核批准,并进行了技术交底.3.2、试验范围内管道安装工程除涂漆、绝热工程外,已按设计图纸全部完成,安装质量符合有关标准和规定,热处理和无损检验合格.3.3、试验管道及附件的固定、稳定设施已妥善设置。3.4、试验设备、管路、压力表已安装完毕且其参数符合有关规定。3.5、符合要求的试验介质已齐备。3.6、有关的管道安装记录、无损检验记录、热处理记录、材料质量证明等文件全并经建设单位复查。3.7、与试验管道无关的系统及不参与试验的管路附件已拆除或采取隔离措施。23.8、试验介质的排放、疏导设施已准备就绪,并经检查符合要求。3.9、已采取了可靠的安全措施。四、压力试验一般规定4.1、压力试验采用的介质应符合设计文件及有关规范的规定，脆性材料严禁使用气体进行压力试验。4.2、当现场条件不允许使用液体或气体进行压力试验时，应由建设单位、设计单位共同商定替代方法。4.3、进行压力试验时，应划定禁区，无关人员不得进入。4.4、压力试验完毕后，不得在管道上进行修补。4.5、建设单位应参加压力试验，试验合格后，有关各方应共同签署试验记录。五、压力试验工艺流程5.1、工艺流程压力试验工艺流程图35.2、管道清扫、测径1）、管道进行压力试验前，应对管道进行通球清扫，通球次数不得少于 2 次，以开口端不再排除杂物为合格。2）、管道清扫应设收发装置，清扫接收装置应选择地势较高地段，且 50m 范围内没有建筑物和人口的区域，并设置警示装置，无关人员不得入内。3）、清扫时的最大压力不得超过管道设计压力。4）、清管器的...
