变压器的基础知识

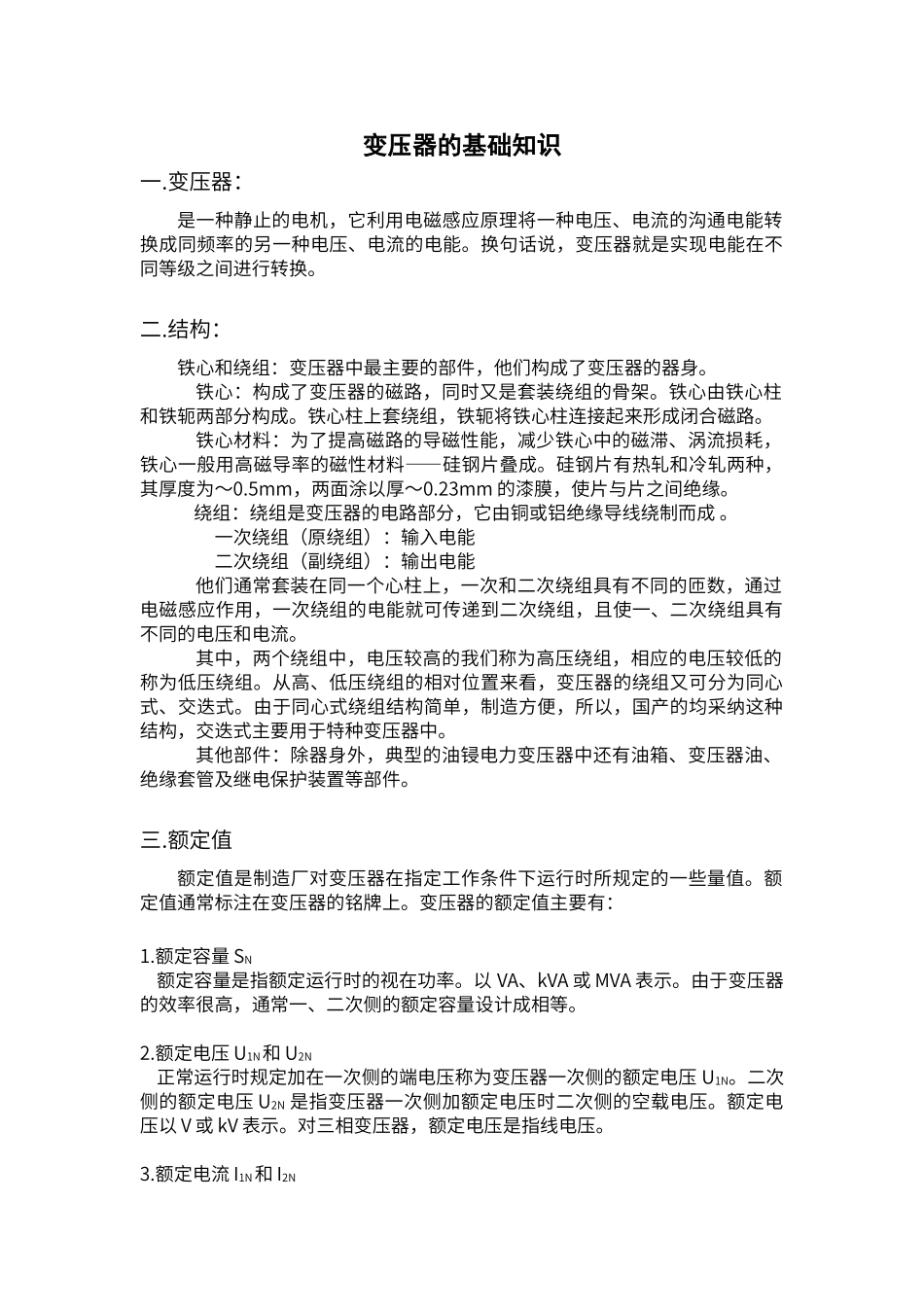

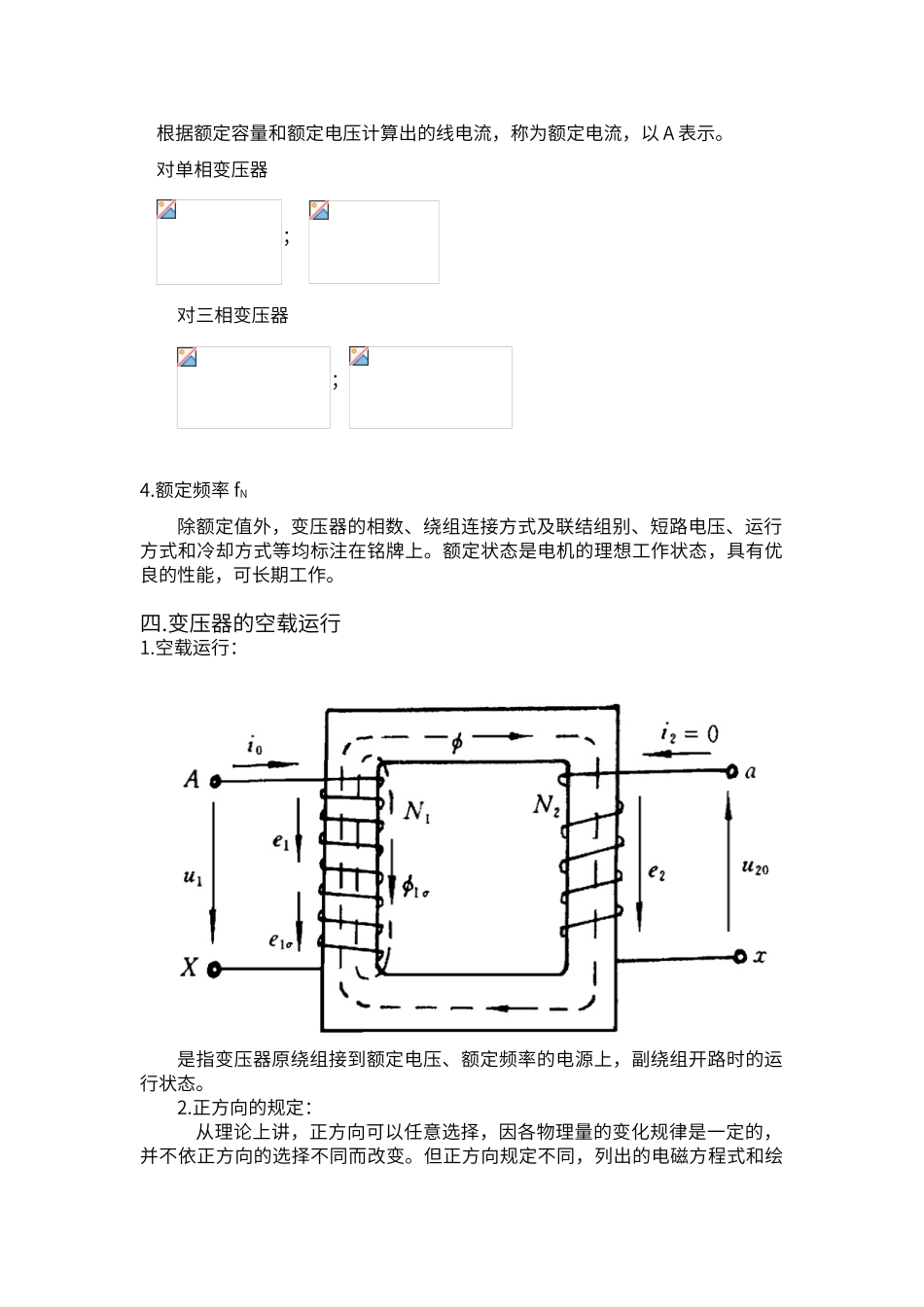

变压器的基础知识一.变压器：是一种静止的电机，它利用电磁感应原理将一种电压、电流的沟通电能转换成同频率的另一种电压、电流的电能。换句话说，变压器就是实现电能在不同等级之间进行转换。二.结构：铁心和绕组：变压器中最主要的部件，他们构成了变压器的器身。 铁心：构成了变压器的磁路，同时又是套装绕组的骨架。铁心由铁心柱和铁轭两部分构成。铁心柱上套绕组，铁轭将铁心柱连接起来形成闭合磁路。 铁心材料：为了提高磁路的导磁性能，减少铁心中的磁滞、涡流损耗，铁心一般用高磁导率的磁性材料——硅钢片叠成。硅钢片有热轧和冷轧两种，其厚度为～0.5mm，两面涂以厚～0.23mm 的漆膜，使片与片之间绝缘。 绕组：绕组是变压器的电路部分，它由铜或铝绝缘导线绕制而成 。 一次绕组（原绕组）：输入电能 二次绕组（副绕组）：输出电能 他们通常套装在同一个心柱上，一次和二次绕组具有不同的匝数，通过电磁感应作用，一次绕组的电能就可传递到二次绕组，且使一、二次绕组具有不同的电压和电流。 其中，两个绕组中，电压较高的我们称为高压绕组，相应的电压较低的称为低压绕组。从高、低压绕组的相对位置来看，变压器的绕组又可分为同心式、交迭式。由于同心式绕组结构简单，制造方便，所以，国产的均采纳这种结构，交迭式主要用于特种变压器中。 其他部件：除器身外，典型的油锓电力变压器中还有油箱、变压器油、绝缘套管及继电保护装置等部件。三.额定值额定值是制造厂对变压器在指定工作条件下运行时所规定的一些量值。额定值通常标注在变压器的铭牌上。变压器的额定值主要有：1.额定容量 SN 额定容量是指额定运行时的视在功率。以 VA、kVA 或 MVA 表示。由于变压器的效率很高，通常一、二次侧的额定容量设计成相等。2.额定电压 U1N和 U2N 正常运行时规定加在一次侧的端电压称为变压器一次侧的额定电压 U1N。二次侧的额定电压 U2N 是指变压器一次侧加额定电压时二次侧的空载电压。额定电压以 V 或 kV 表示。对三相变压器，额定电压是指线电压。3.额定电流 I1N和 I2N 根据额定容量和额定电压计算出的线电流，称为额定电流，以 A 表示。 对单相变压器 ； 对三相变压器 ；4.额定频率 fN 除额定值外，变压器的相数、绕组连接方式及联结组别、短路电压、运行方式和冷却方式等均标注在铭牌上。额定状态是电机的理想工作状态，具有优良的性能，可长期工作。四.变压器的空载运行 1.空载运行：是指变压器原绕...
