在电力系统中

在电力系统中_第1页
1/16
在电力系统中_第2页
2/16
在电力系统中_第3页
3/16

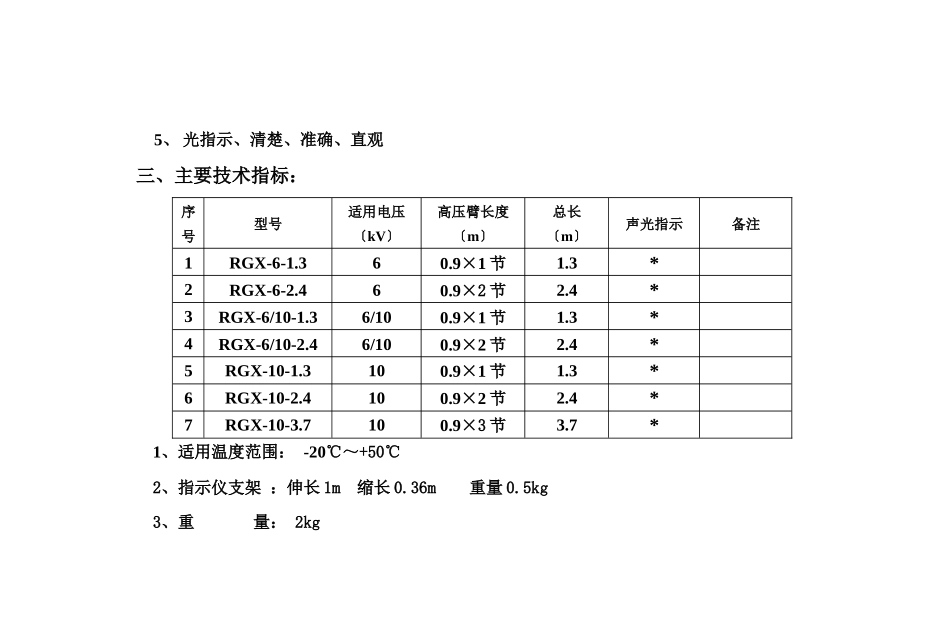

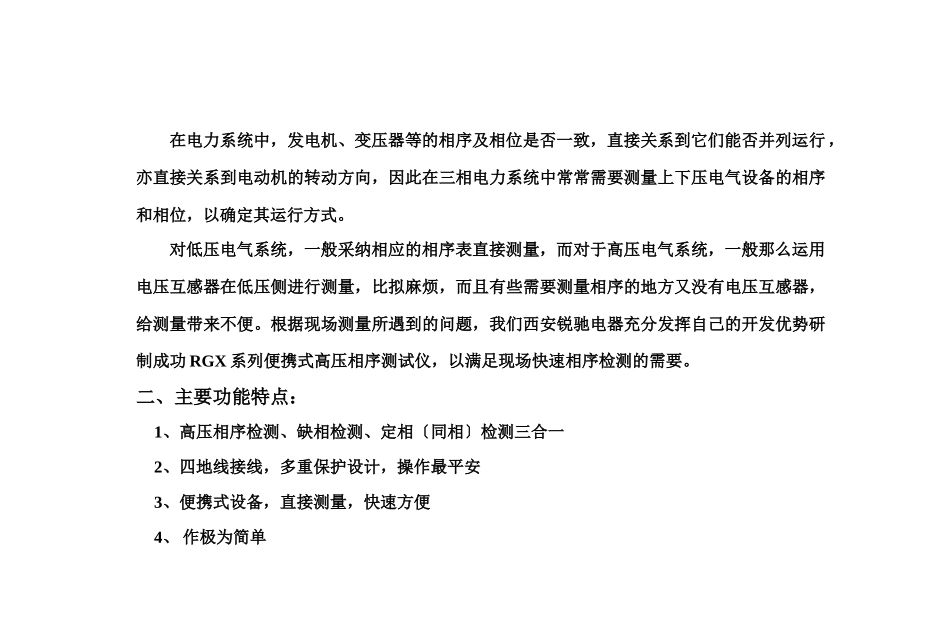

目 录一、概述……………………………………………………………………1二、主要功能特点…………………………………………………………1三、主要技术指标…………………………………………………………2四、平安性设计……………………………………………………………3五、面板结构及使用说明…………………………………………………41、面板结构说明…………………………………………………………..42、使用说明…………………………………………………………………7六、考前须知………………………………………………………………14七、试验……………………………………………………………………15八、装箱清单………………………………………………………………15一、概述:在电力系统中,发电机、变压器等的相序及相位是否一致,直接关系到它们能否并列运行 ,亦直接关系到电动机的转动方向,因此在三相电力系统中常常需要测量上下压电气设备的相序和相位,以确定其运行方式。对低压电气系统,一般采纳相应的相序表直接测量,而对于高压电气系统,一般那么运用电压互感器在低压侧进行测量,比拟麻烦,而且有些需要测量相序的地方又没有电压互感器,给测量带来不便。根据现场测量所遇到的问题,我们西安锐驰电器充分发挥自己的开发优势研制成功 RGX 系列便携式高压相序测试仪,以满足现场快速相序检测的需要。二、主要功能特点:1、高压相序检测、缺相检测、定相〔同相〕检测三合一2、四地线接线,多重保护设计,操作最平安3、便携式设备,直接测量,快速方便4、 作极为简单5、 光指示、清楚、准确、直观三、主要技术指标:序号型号适用电压〔kV〕高压臂长度〔m〕总长〔m〕声光指示备注1RGX-6-1.360.9×1 节1.3*2RGX-6-2.460.9×2 节2.4*3RGX-6/10-1.36/100.9×1 节1.3*4RGX-6/10-2.46/100.9×2 节2.4*5RGX-10-1.3100.9×1 节1.3*6RGX-10-2.4100.9×2 节2.4*7RGX-10-3.7100.9×3 节3.7*1、适用温度范围: -20℃~+50℃2、指示仪支架 :伸长 1m 缩长 0.36m 重量 0.5kg3、重 量: 2kg A B C 正序 负序 A-B B-C C-A四、平安设计:本产品的使用场合是高压现场带电操作,故其设计严格遵守 DL408-91?电业平安工作规程?、DL/T596-1996?电力设备预防性试验规程?。产品主要平安措施有如下 5 个方面。1、高压臂电阻采纳特制大功率高压电阻;2、绝缘管采纳西安绝缘材料厂专业高压绝缘管;3、高压臂下部特设计了高压保护...
