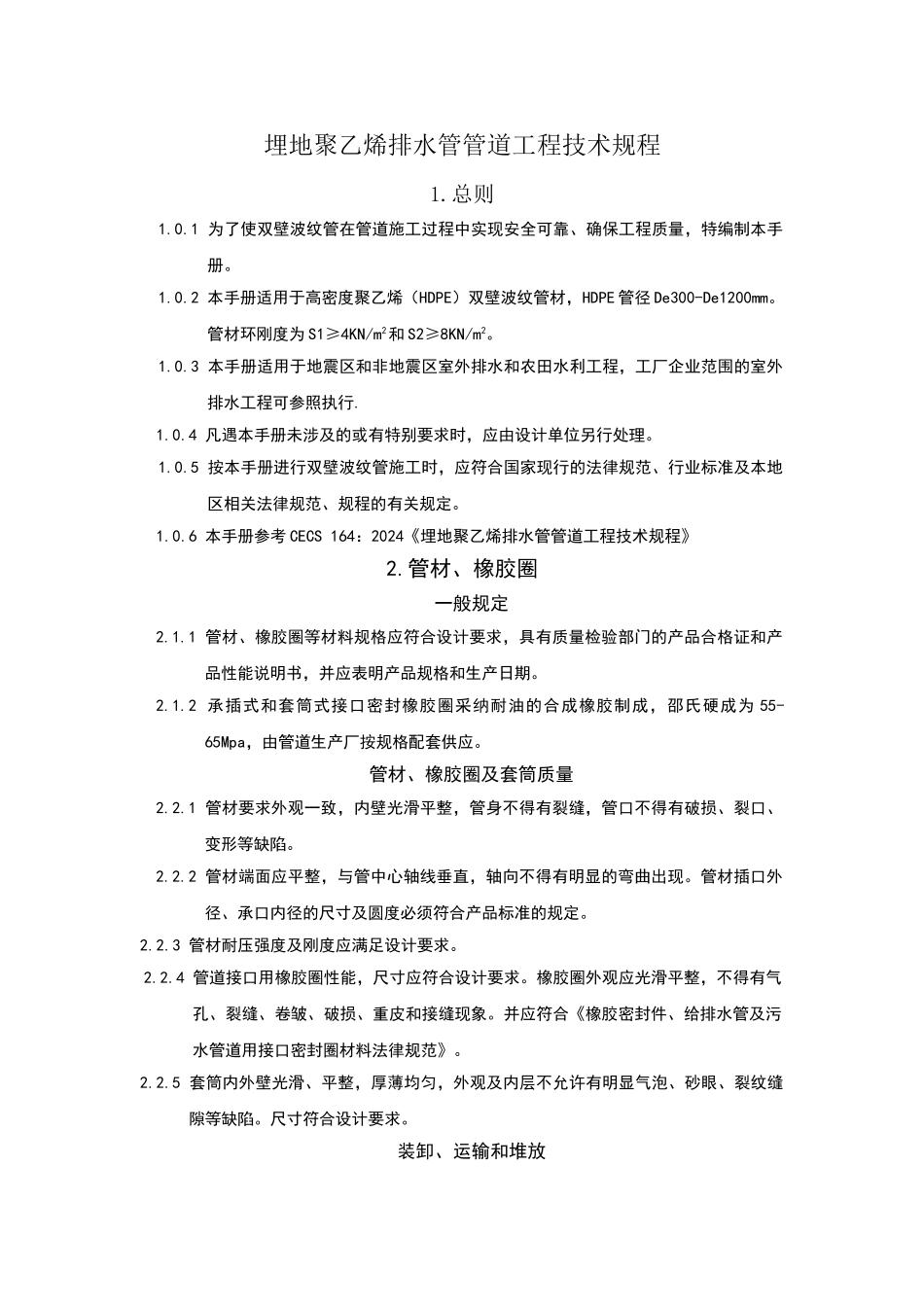

埋地聚乙烯排水管管道工程技术规程

埋地聚乙烯排水管管道工程技术规程1.总则1.0.1 为了使双壁波纹管在管道施工过程中实现安全可靠、确保工程质量，特编制本手册。1.0.2 本手册适用于高密度聚乙烯（HDPE）双壁波纹管材，HDPE 管径 De300-De1200mm。管材环刚度为 S1≥4KN/m2和 S2≥8KN/m2。1.0.3 本手册适用于地震区和非地震区室外排水和农田水利工程，工厂企业范围的室外排水工程可参照执行.1.0.4 凡遇本手册未涉及的或有特别要求时，应由设计单位另行处理。1.0.5 按本手册进行双壁波纹管施工时，应符合国家现行的法律规范、行业标准及本地区相关法律规范、规程的有关规定。1.0.6 本手册参考 CECS 164：2024《埋地聚乙烯排水管管道工程技术规程》2.管材、橡胶圈一般规定2.1.1 管材、橡胶圈等材料规格应符合设计要求，具有质量检验部门的产品合格证和产品性能说明书，并应表明产品规格和生产日期。2.1.2 承插式和套筒式接口密封橡胶圈采纳耐油的合成橡胶制成，邵氏硬成为 55-65Mpa，由管道生产厂按规格配套供应。管材、橡胶圈及套筒质量2.2.1 管材要求外观一致，内壁光滑平整，管身不得有裂缝，管口不得有破损、裂口、变形等缺陷。2.2.2 管材端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲出现。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。2.2.3 管材耐压强度及刚度应满足设计要求。2.2.4 管道接口用橡胶圈性能，尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。并应符合《橡胶密封件、给排水管及污水管道用接口密封圈材料法律规范》。2.2.5 套筒内外壁光滑、平整，厚薄均匀，外观及内层不允许有明显气泡、砂眼、裂纹缝隙等缺陷。尺寸符合设计要求。装卸、运输和堆放2.3.1 管材、管件在装卸、运输和堆放时应避开撞击，严禁抛摔。2.3.2 管材成批运输时，承口、插口应分层交错排列，并应捆扎稳固。2.3.3 短距离搬运，不得在坚硬不平地面和碎石面层上拖动或滚动。2.3.4 管材堆放地应平整，堆放高度不得超过 2m，直管部分应有木垫块，垫块宽度应不小于 200mm，间距不大于 1500mm。堆放时管材承口与插口应间隔整齐排列，并捆扎稳妥。2.3.5 管材堆放中应避开日光曝晒，保持管间通风。2.3.6 橡胶圈应储存在通风良好的库房内，堆放整齐不得受到扭曲损伤。3.沟槽3.0.1 沟槽槽底净宽度，可按各地区的具体情况并根据管径大小、埋设深度、施工工艺等确定。当管径不大于 450mm 时，管道每边净宽...
