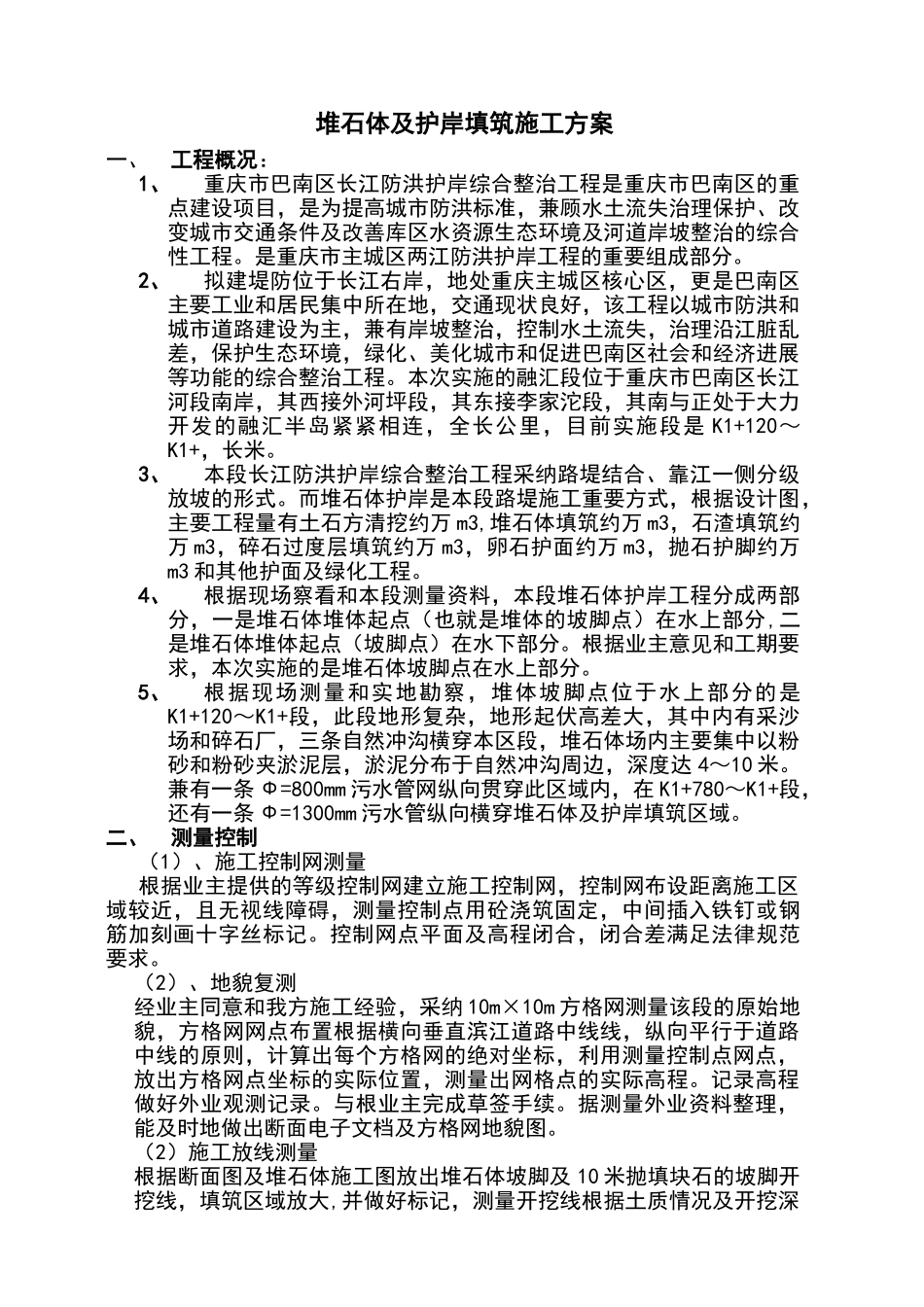

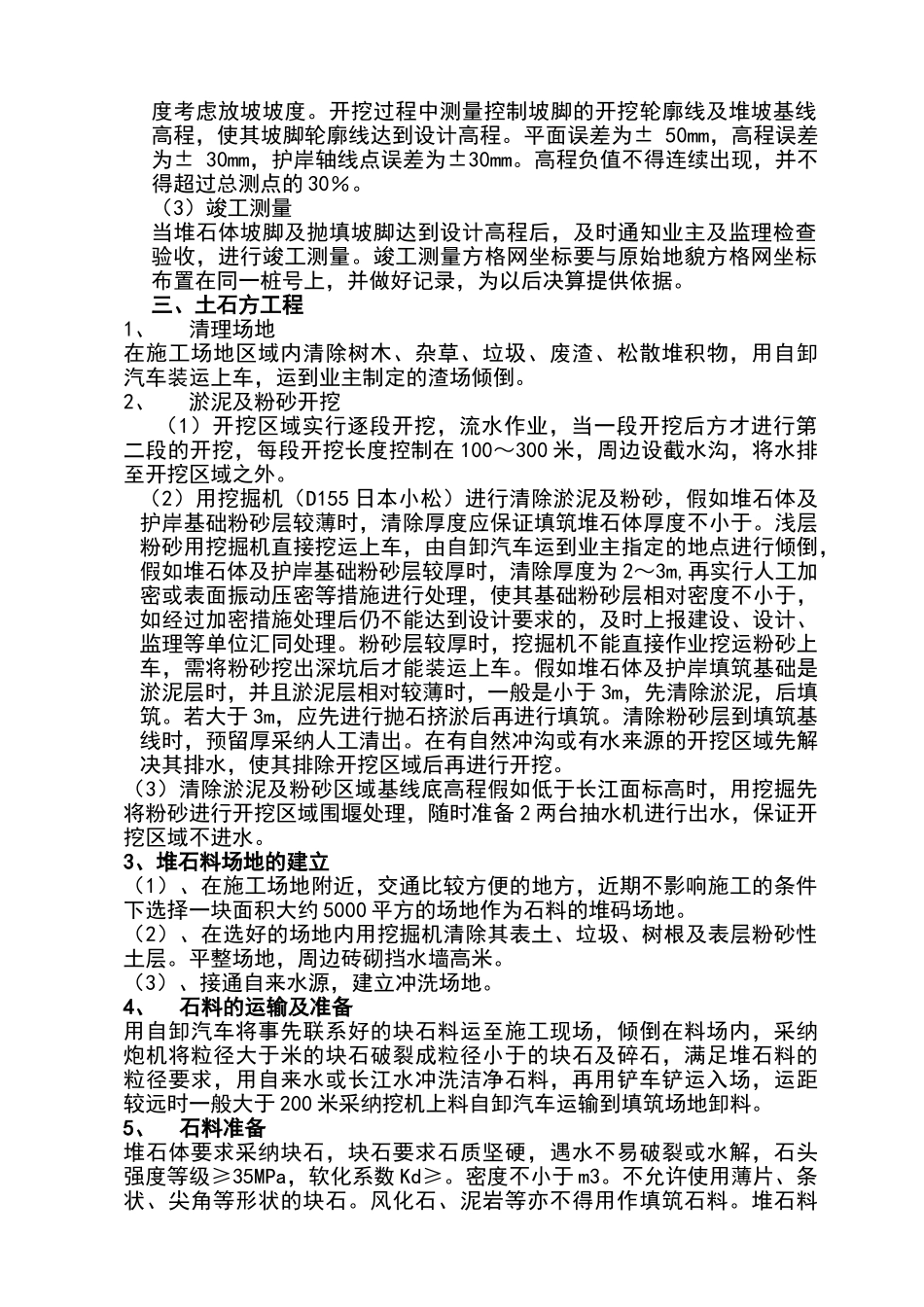

堆石体及护岸填筑施工方案一、工程概况：1、重庆市巴南区长江防洪护岸综合整治工程是重庆市巴南区的重点建设项目，是为提高城市防洪标准，兼顾水土流失治理保护、改变城市交通条件及改善库区水资源生态环境及河道岸坡整治的综合性工程。是重庆市主城区两江防洪护岸工程的重要组成部分。2、拟建堤防位于长江右岸，地处重庆主城区核心区，更是巴南区主要工业和居民集中所在地，交通现状良好，该工程以城市防洪和城市道路建设为主，兼有岸坡整治，控制水土流失，治理沿江脏乱差，保护生态环境，绿化、美化城市和促进巴南区社会和经济进展等功能的综合整治工程。本次实施的融汇段位于重庆市巴南区长江河段南岸，其西接外河坪段，其东接李家沱段，其南与正处于大力开发的融汇半岛紧紧相连，全长公里，目前实施段是 K1+120～K1+，长米。3、本段长江防洪护岸综合整治工程采纳路堤结合、靠江一侧分级放坡的形式。而堆石体护岸是本段路堤施工重要方式，根据设计图，主要工程量有土石方清挖约万 m3,堆石体填筑约万 m3，石渣填筑约万 m3，碎石过度层填筑约万 m3，卵石护面约万 m3，抛石护脚约万m3 和其他护面及绿化工程。4、根据现场察看和本段测量资料，本段堆石体护岸工程分成两部分，一是堆石体堆体起点（也就是堆体的坡脚点）在水上部分,二是堆石体堆体起点（坡脚点）在水下部分。根据业主意见和工期要求，本次实施的是堆石体坡脚点在水上部分。5、根据现场测量和实地勘察，堆体坡脚点位于水上部分的是K1+120～K1+段，此段地形复杂，地形起伏高差大，其中内有采沙场和碎石厂，三条自然冲沟横穿本区段，堆石体场内主要集中以粉砂和粉砂夹淤泥层，淤泥分布于自然冲沟周边，深度达 4～10 米。兼有一条 Ф=800mm 污水管网纵向贯穿此区域内，在 K1+780～K1+段，还有一条 Ф=1300mm 污水管纵向横穿堆石体及护岸填筑区域。二、测量控制（1）、施工控制网测量根据业主提供的等级控制网建立施工控制网，控制网布设距离施工区域较近，且无视线障碍，测量控制点用砼浇筑固定，中间插入铁钉或钢筋加刻画十字丝标记。控制网点平面及高程闭合，闭合差满足法律规范要求。（2）、地貌复测经业主同意和我方施工经验，采纳 10m×10m 方格网测量该段的原始地貌，方格网网点布置根据横向垂直滨江道路中线线，纵向平行于道路中线的原则，计算出每个方格网的绝对坐标，利用测量控制点网点，放出方格网点坐标的实际位置，测量出网格点的实际高程。记录高程做好外...
