多功能电子表设计说明书

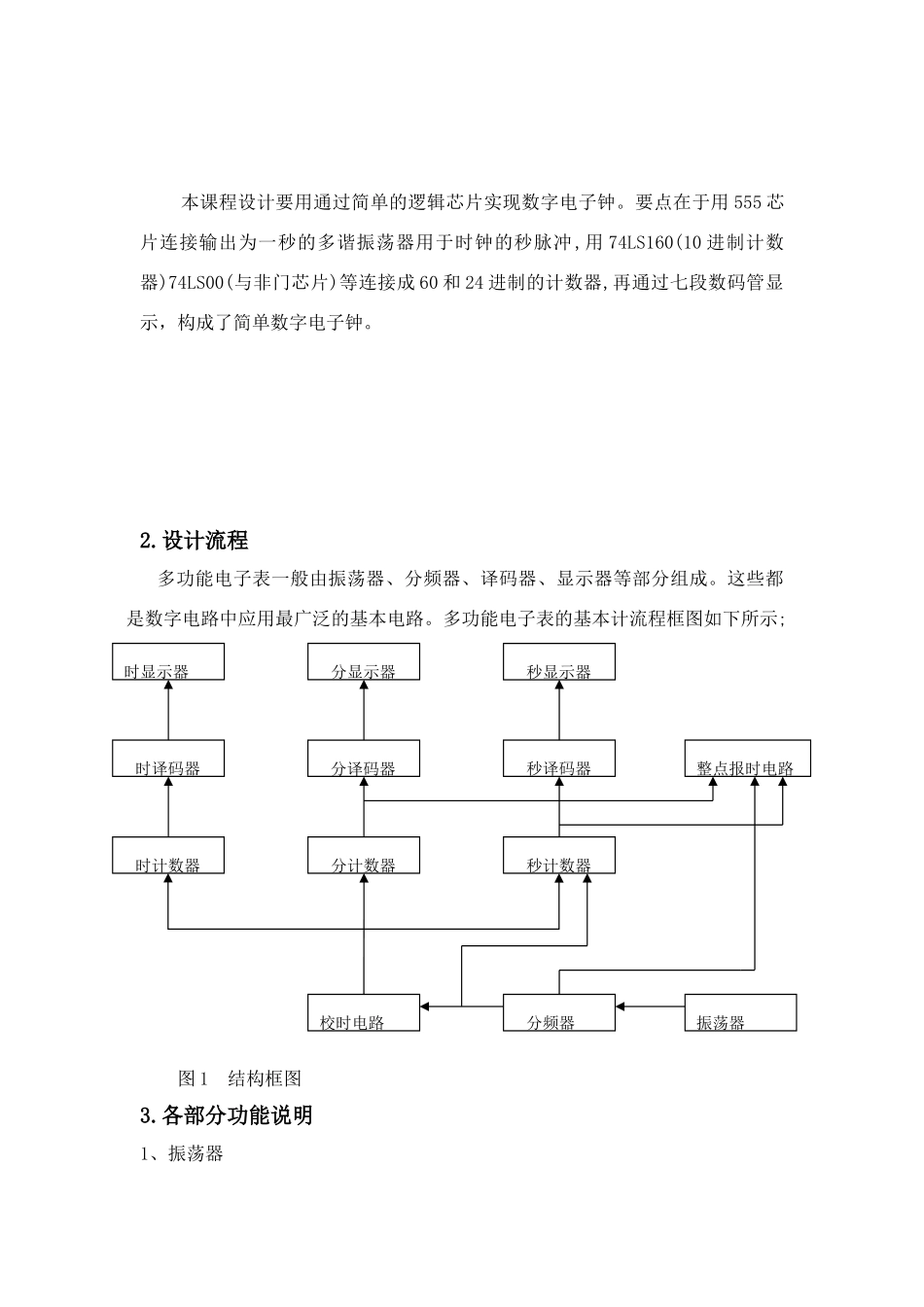

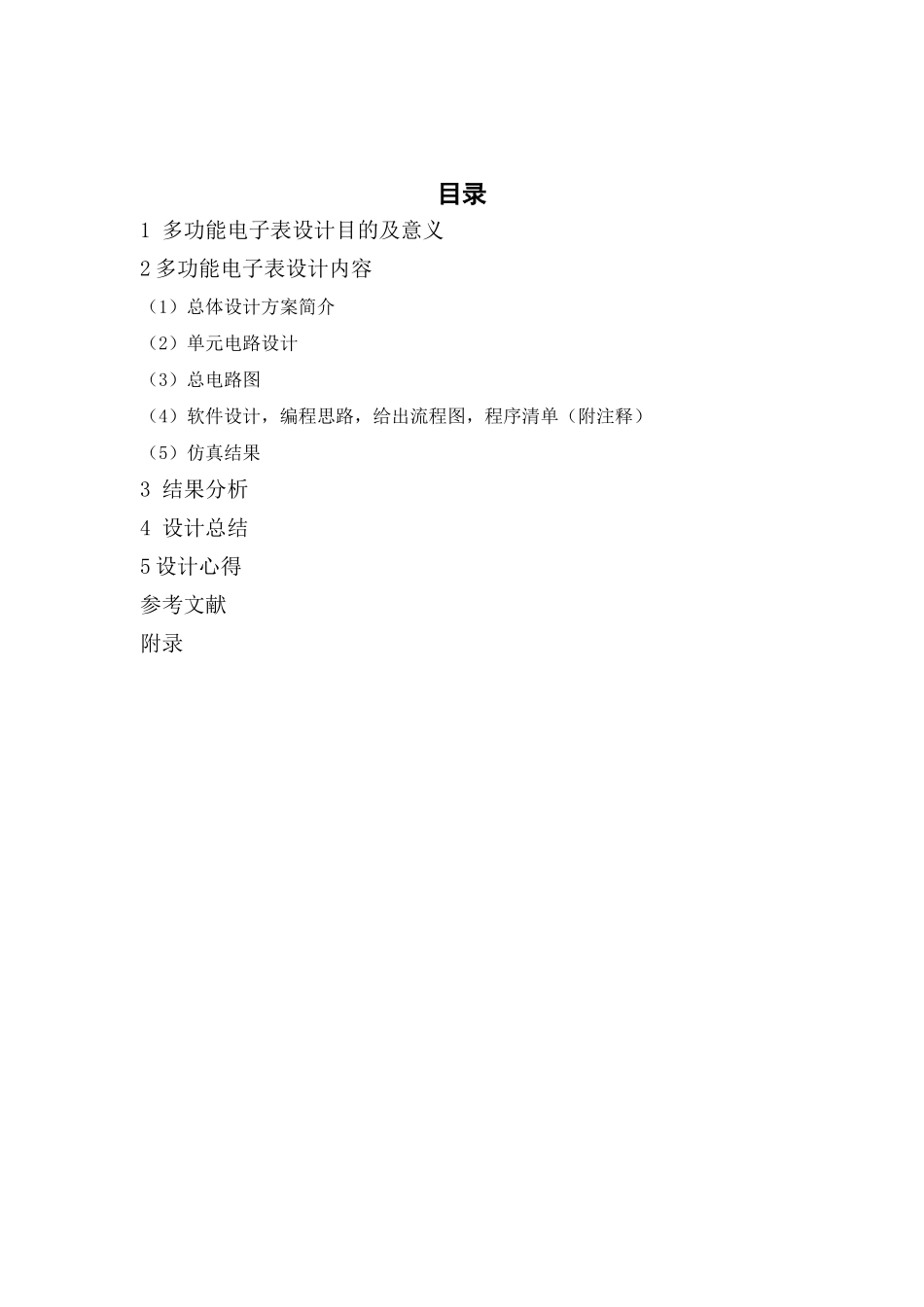

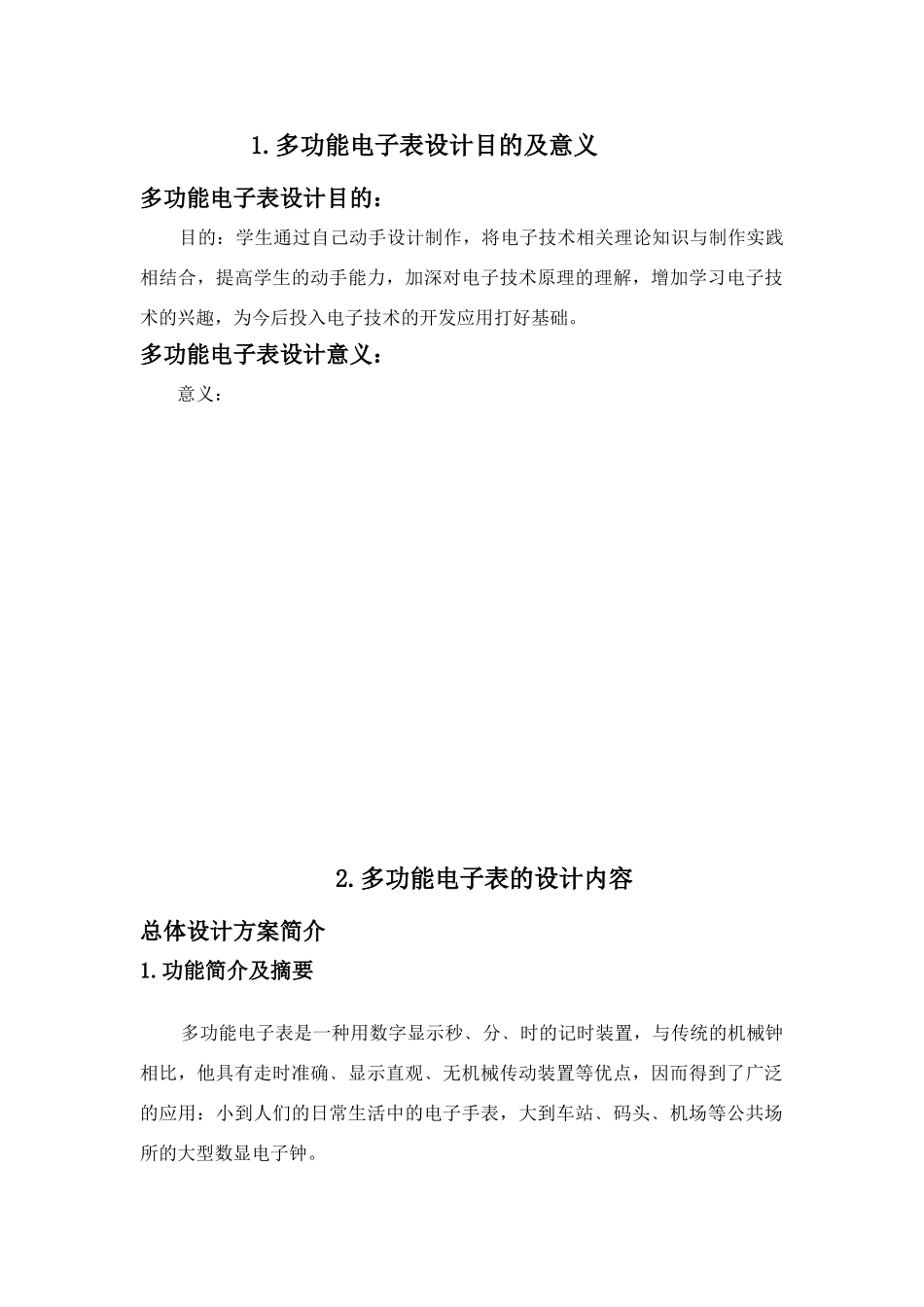

目录1 多功能电子表设计目的及意义2 多功能电子表设计内容（1）总体设计方案简介（2）单元电路设计（3）总电路图（4）软件设计，编程思路，给出流程图，程序清单（附注释）（5）仿真结果3 结果分析4 设计总结5 设计心得参考文献附录1.多功能电子表设计目的及意义多功能电子表设计目的： 目的：学生通过自己动手设计制作，将电子技术相关理论知识与制作实践相结合，提高学生的动手能力，加深对电子技术原理的理解，增加学习电子技术的兴趣，为今后投入电子技术的开发应用打好基础。多功能电子表设计意义： 意义：2.多功能电子表的设计内容总体设计方案简介1.功能简介及摘要多功能电子表是一种用数字显示秒﹑分﹑时的记时装置，与传统的机械钟相比，他具有走时准确﹑显示直观﹑无机械传动装置等优点，因而得到了广泛的应用：小到人们的日常生活中的电子手表，大到车站﹑码头﹑机场等公共场所的大型数显电子钟。本课程设计要用通过简单的逻辑芯片实现数字电子钟。要点在于用 555 芯片连接输出为一秒的多谐振荡器用于时钟的秒脉冲,用 74LS160(10 进制计数器)74LS00(与非门芯片)等连接成 60 和 24 进制的计数器,再通过七段数码管显示，构成了简单数字电子钟。2.设计流程 多功能电子表一般由振荡器、分频器、译码器、显示器等部分组成。这些都是数字电路中应用最广泛的基本电路。多功能电子表的基本计流程框图如下所示;图 1 结构框图3.各部分功能说明1、振荡器时显示器 分显示器 时译码器 分译码器 时计数器 秒显示器 秒计数器 秒译码器 分计数器整点报时电路 分频器校时电路振荡器振荡器是多功能电子表的核心，它的作用是产生一个频率标准，即时间标准信号，然后再由分频器分成秒脉冲，即“秒”时间脉冲。因此正当其频率的精度与稳定度基本决定了多功能电子表的质量。为了产生稳定的时间标准信号，一般采纳石英晶体振荡器。从多功能电子表的精度考虑，晶体振荡频率越高，秒针的时间精度越高。但这会使振荡器的耗电量增大，分频器的级数也要增多，所以在确定频率时，应当天考虑这两方面因素，然后再选用石英晶体振荡器型。2、分频器振荡器产生的时间标准信号频率很高，要使它变成用来计时的“秒”信号，需要一点过级数的分频电路。分频器的级数和每级分频次数要根据时间标准频率来决定。目前，适应电子表多采纳 32768（215Hz）的时间标砖信号。用 N 位二进制计数器进行分频后，要得到秒脉冲，可令 N=15 即可。也就是说，...
