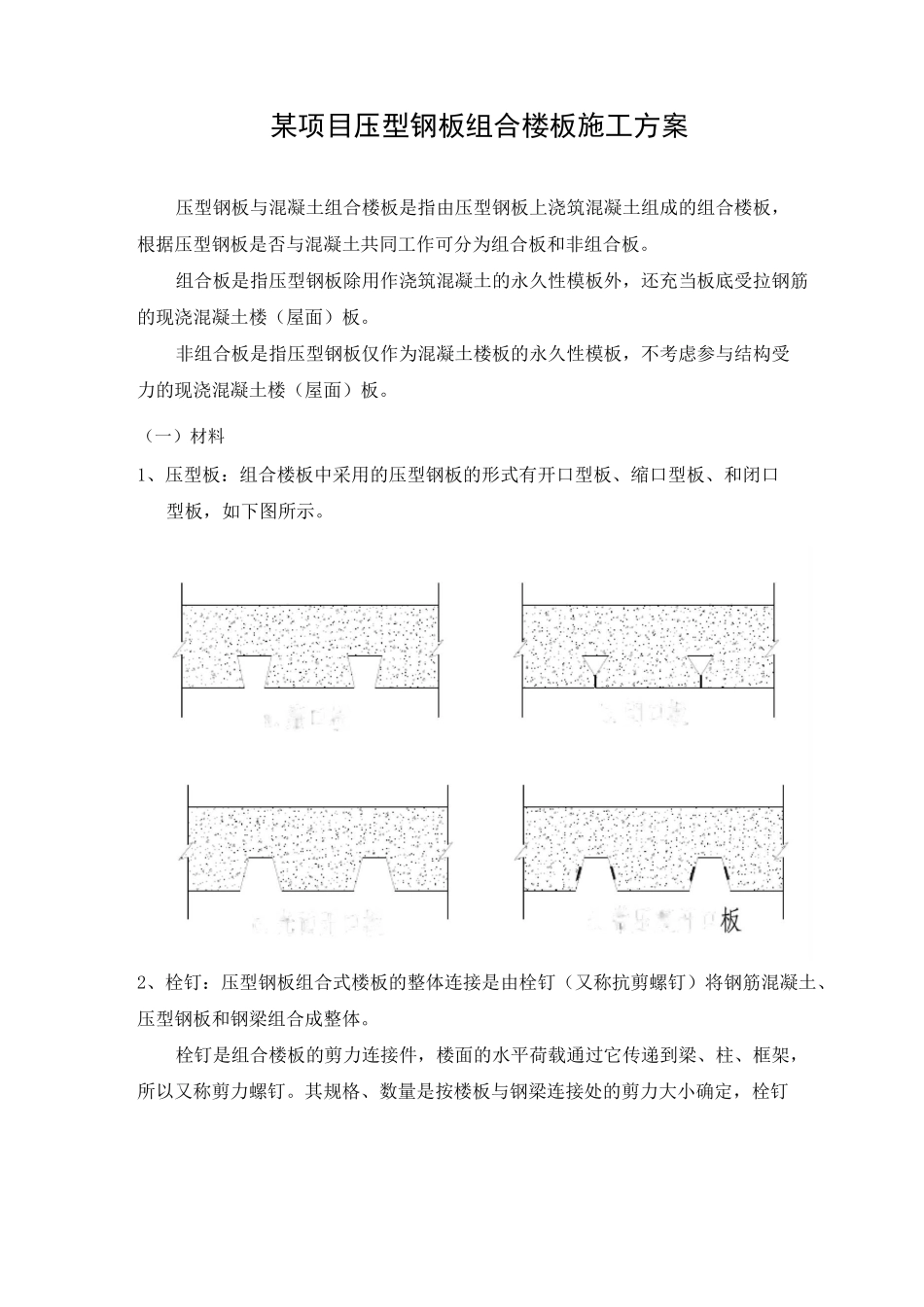

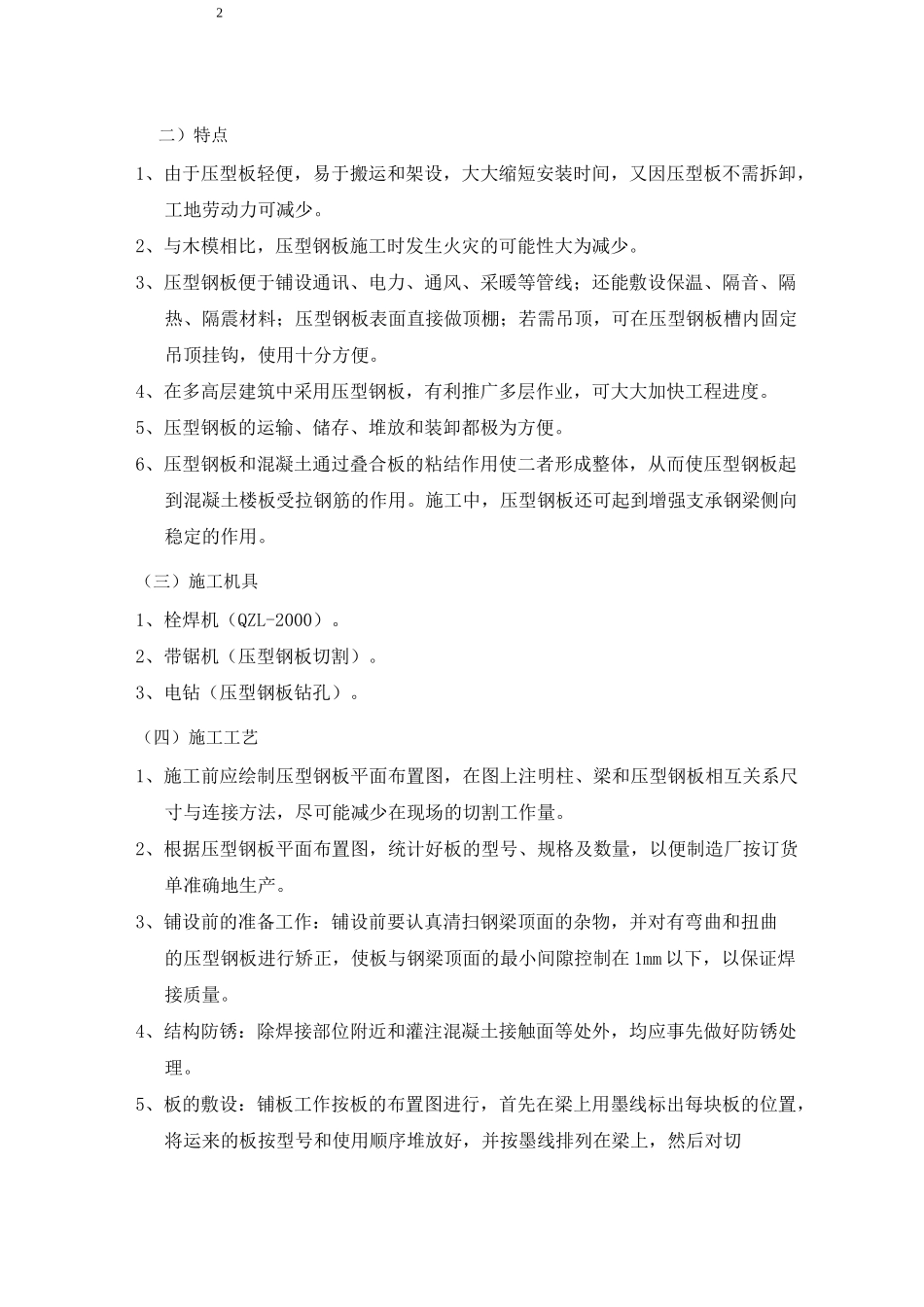

b.闭口a 光面开口i 带压痕开乩缩口某项目压型钢板组合楼板施工方案压型钢板与混凝土组合楼板是指由压型钢板上浇筑混凝土组成的组合楼板,根据压型钢板是否与混凝土共同工作可分为组合板和非组合板。组合板是指压型钢板除用作浇筑混凝土的永久性模板外,还充当板底受拉钢筋的现浇混凝土楼(屋面)板。非组合板是指压型钢板仅作为混凝土楼板的永久性模板,不考虑参与结构受力的现浇混凝土楼(屋面)板。(一)材料1、压型板:组合楼板中采用的压型钢板的形式有开口型板、缩口型板、和闭口型板,如下图所示。2、栓钉:压型钢板组合式楼板的整体连接是由栓钉(又称抗剪螺钉)将钢筋混凝土、压型钢板和钢梁组合成整体。栓钉是组合楼板的剪力连接件,楼面的水平荷载通过它传递到梁、柱、框架,所以又称剪力螺钉。其规格、数量是按楼板与钢梁连接处的剪力大小确定,栓钉匚厂 1,”>100豪厂栓钉直径 d 不宜大于 1 加血1应与钢梁牢固焊接。优质 DL 钢或 ML15 号钢。栓钉直径按下列规定采用:板跨 V3m:栓钉直径宜取 13mm〜16mm3mW 板跨 W6m:栓钉直径宜取 16mm〜19mm板跨〉6m:栓钉直径宜取 19mm栓钉构造见下图:LGd^S
