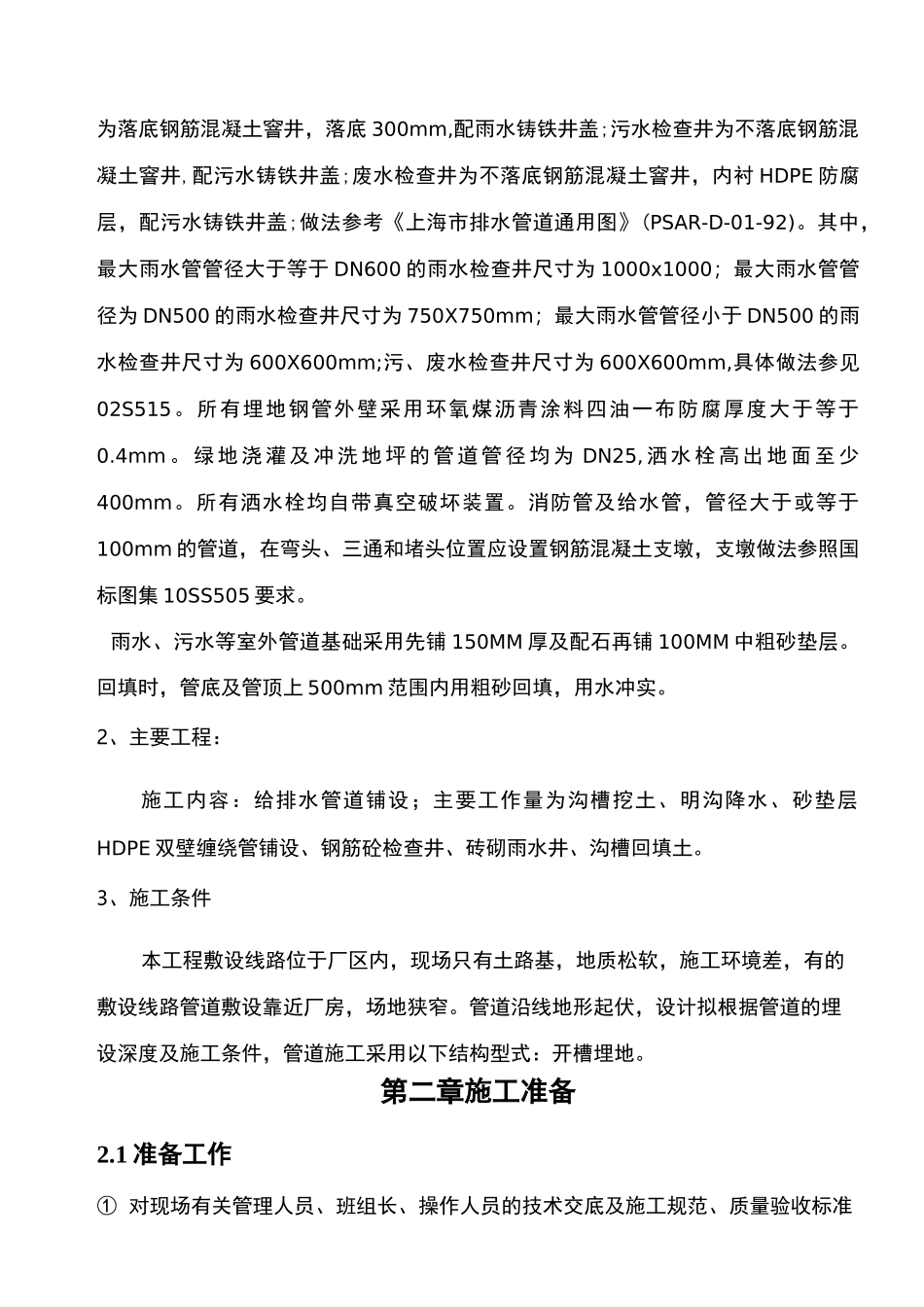

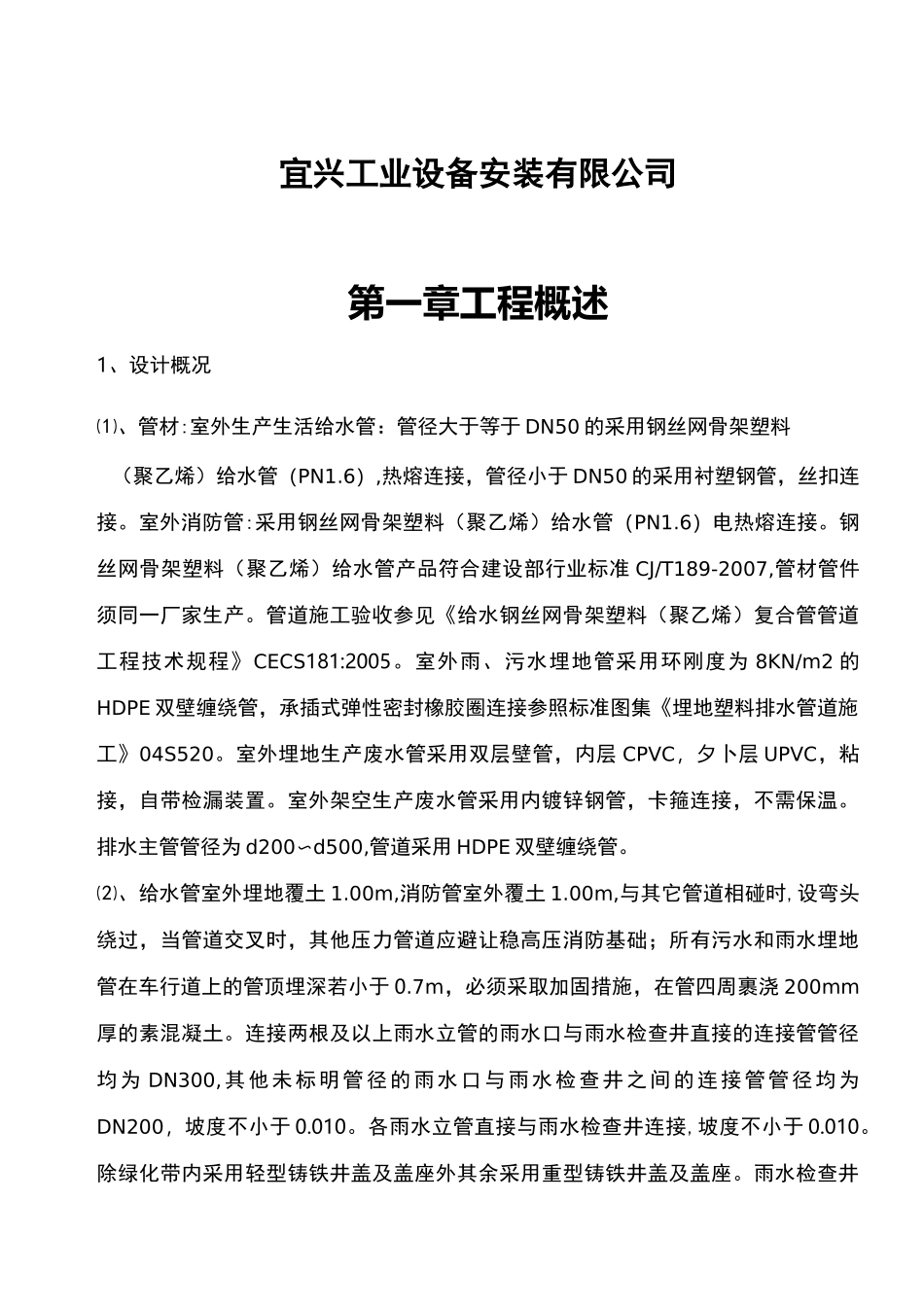

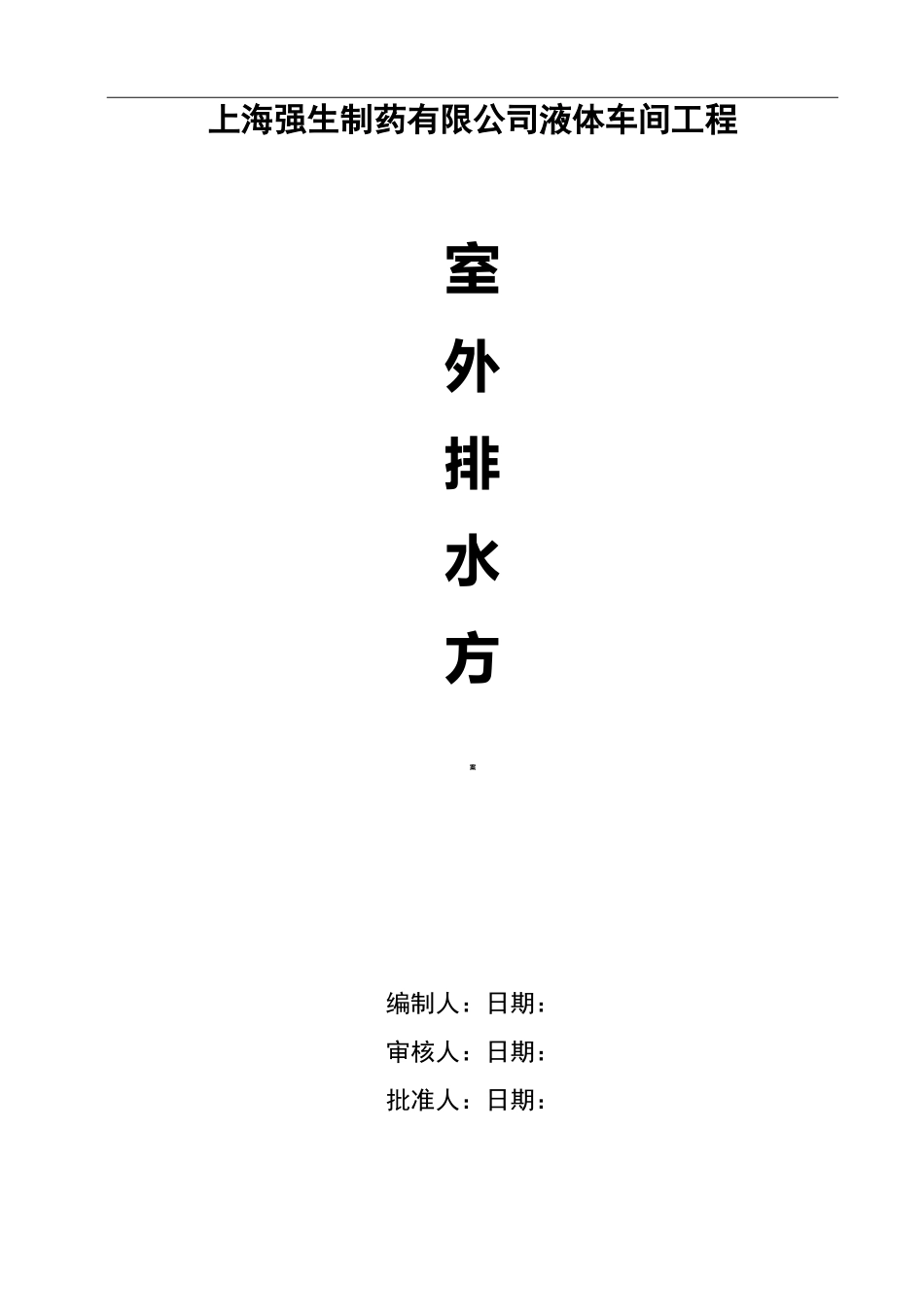

上海强生制药有限公司液体车间工程室外排水方案编制人：日期：审核人：日期：批准人：日期：宜兴工业设备安装有限公司第一章工程概述1、设计概况⑴、管材:室外生产生活给水管：管径大于等于 DN50 的采用钢丝网骨架塑料（聚乙烯）给水管（PN1.6）,热熔连接，管径小于 DN50 的采用衬塑钢管，丝扣连接。室外消防管:采用钢丝网骨架塑料（聚乙烯）给水管（PN1.6）电热熔连接。钢丝网骨架塑料（聚乙烯）给水管产品符合建设部行业标准 CJ/T189-2007,管材管件须同一厂家生产。管道施工验收参见《给水钢丝网骨架塑料（聚乙烯）复合管管道工程技术规程》CECS181:2005。室外雨、污水埋地管采用环刚度为 8KN/m2 的HDPE 双壁缠绕管，承插式弹性密封橡胶圈连接参照标准图集《埋地塑料排水管道施工》04S520。室外埋地生产废水管采用双层壁管，内层 CPVC，夕卜层 UPVC，粘接，自带检漏装置。室外架空生产废水管采用内镀锌钢管，卡箍连接，不需保温。排水主管管径为 d200〜d500,管道采用 HDPE 双壁缠绕管。⑵、给水管室外埋地覆土 1.00m,消防管室外覆土 1.00m,与其它管道相碰时,设弯头绕过，当管道交叉时，其他压力管道应避让稳高压消防基础；所有污水和雨水埋地管在车行道上的管顶埋深若小于 0.7m，必须采取加固措施，在管四周裹浇 200mm厚的素混凝土。连接两根及以上雨水立管的雨水口与雨水检查井直接的连接管管径均为 DN300,其他未标明管径的雨水口与雨水检查井之间的连接管管径均为DN200，坡度不小于 0.010。各雨水立管直接与雨水检查井连接,坡度不小于 0.010。除绿化带内采用轻型铸铁井盖及盖座外其余采用重型铸铁井盖及盖座。雨水检查井为落底钢筋混凝土窨井，落底 300mm,配雨水铸铁井盖;污水检查井为不落底钢筋混凝土窨井,配污水铸铁井盖;废水检查井为不落底钢筋混凝土窨井，内衬 HDPE 防腐层，配污水铸铁井盖;做法参考《上海市排水管道通用图》(PSAR-D-01-92)。其中，最大雨水管管径大于等于 DN600 的雨水检查井尺寸为 1000x1000；最大雨水管管径为 DN500 的雨水检查井尺寸为 750X750mm；最大雨水管管径小于 DN500 的雨水检查井尺寸为 600X600mm;污、废水检查井尺寸为 600X600mm,具体做法参见02S515。所有埋地钢管外壁采用环氧煤沥青涂料四油一布防腐厚度大于等于0.4mm 。 绿 地 浇 灌 及 冲 洗 地 坪 的 管 道 管 径 均 为 DN25, 洒 水 栓 高 出 地 面 至 少400mm。所有洒水栓均自带真空破坏...
