大桥人工挖孔桩施工作业指导书

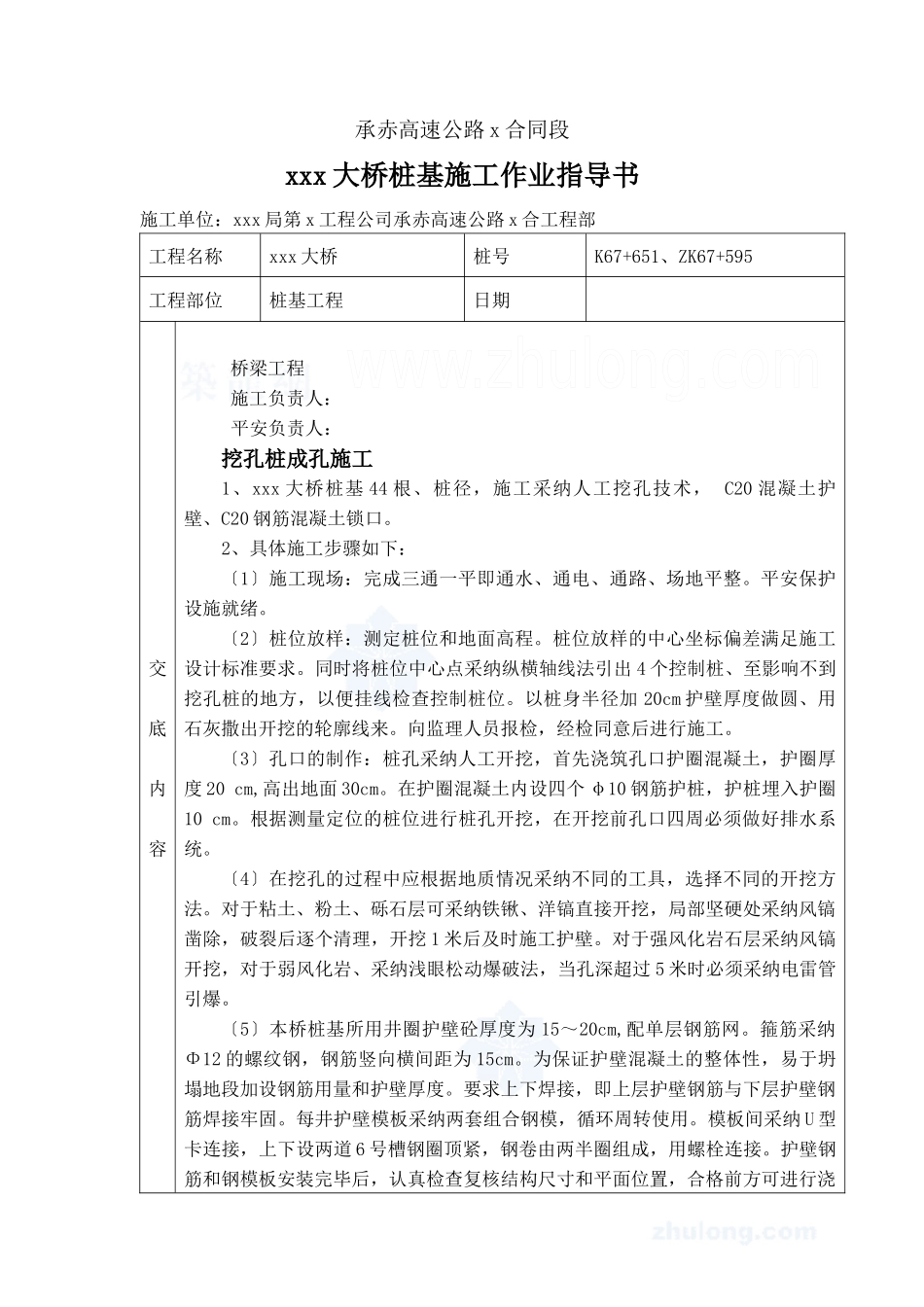

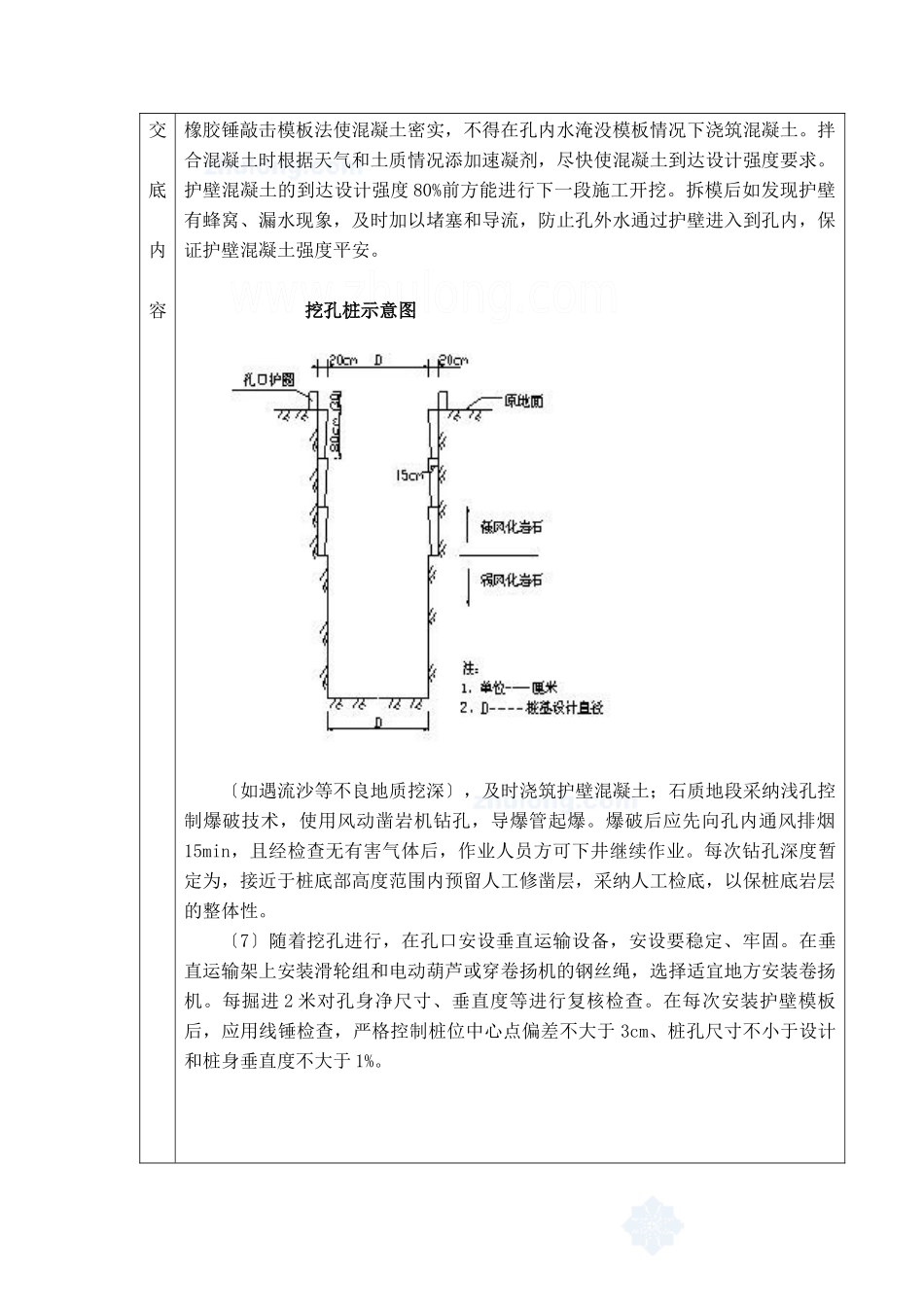

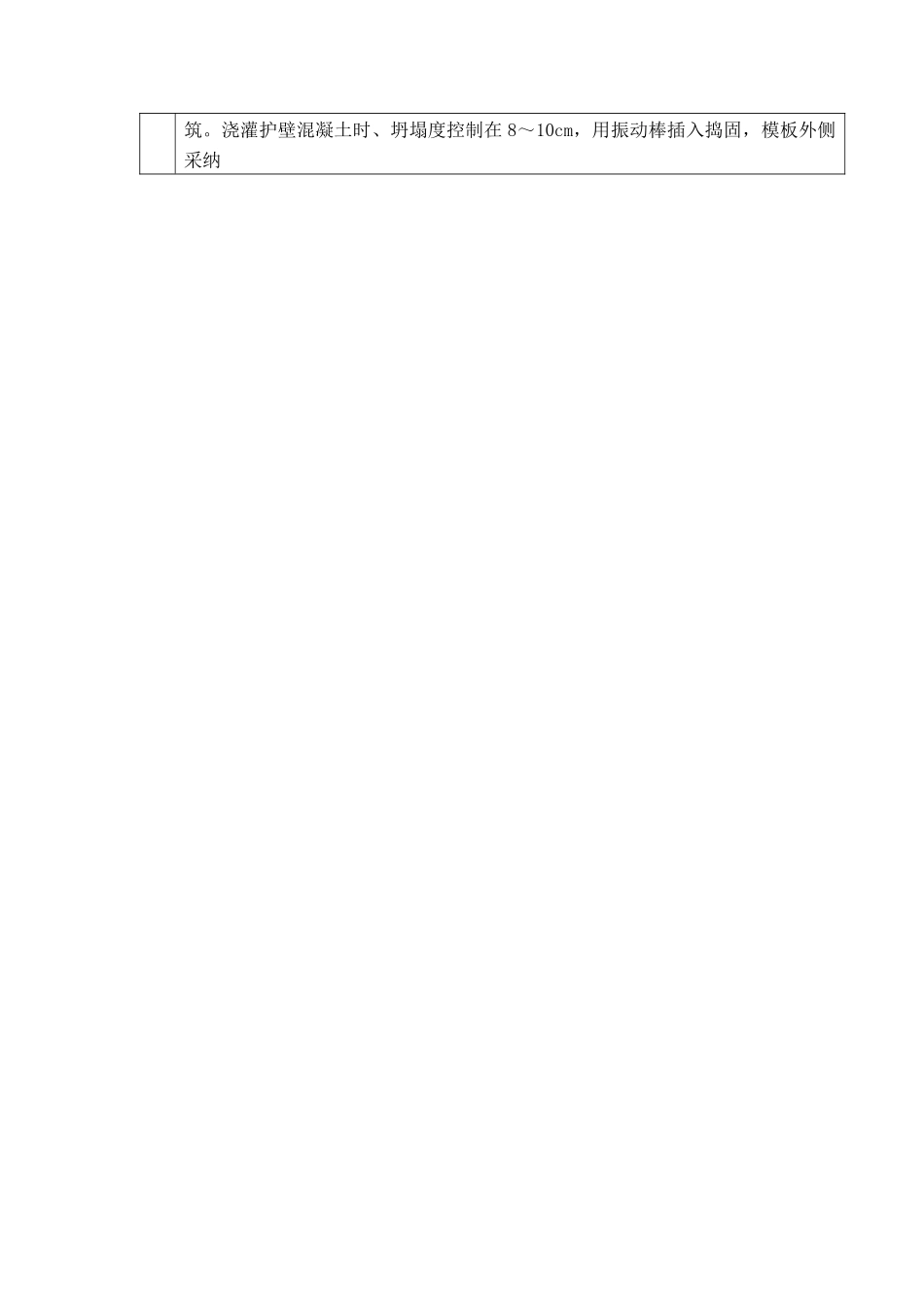

承赤高速公路 x 合同段xxx 大桥桩基施工作业指导书施工单位：xxx 局第 x 工程公司承赤高速公路 x 合工程部工程名称xxx 大桥桩号K67+651、ZK67+595工程部位桩基工程日期交底内容桥梁工程施工负责人： 平安负责人： 挖孔桩成孔施工1、xxx 大桥桩基 44 根、桩径，施工采纳人工挖孔技术， C20 混凝土护壁、C20 钢筋混凝土锁口。2、具体施工步骤如下：〔1〕施工现场：完成三通一平即通水、通电、通路、场地平整。平安保护设施就绪。〔2〕桩位放样：测定桩位和地面高程。桩位放样的中心坐标偏差满足施工设计标准要求。同时将桩位中心点采纳纵横轴线法引出 4 个控制桩、至影响不到挖孔桩的地方，以便挂线检查控制桩位。以桩身半径加 20cm 护壁厚度做圆、用石灰撒出开挖的轮廓线来。向监理人员报检，经检同意后进行施工。〔3〕孔口的制作：桩孔采纳人工开挖，首先浇筑孔口护圈混凝土，护圈厚度 20 cm,高出地面 30cm。在护圈混凝土内设四个 φ10 钢筋护桩，护桩埋入护圈10 cm。根据测量定位的桩位进行桩孔开挖，在开挖前孔口四周必须做好排水系统。〔4〕在挖孔的过程中应根据地质情况采纳不同的工具，选择不同的开挖方法。对于粘土、粉土、砾石层可采纳铁锹、洋镐直接开挖，局部坚硬处采纳风镐凿除，破裂后逐个清理，开挖 1 米后及时施工护壁。对于强风化岩石层采纳风镐开挖，对于弱风化岩、采纳浅眼松动爆破法，当孔深超过 5 米时必须采纳电雷管引爆。〔5〕本桥桩基所用井圈护壁砼厚度为 15～20cm,配单层钢筋网。箍筋采纳Φ12 的螺纹钢，钢筋竖向横间距为 15cm。为保证护壁混凝土的整体性，易于坍塌地段加设钢筋用量和护壁厚度。要求上下焊接，即上层护壁钢筋与下层护壁钢筋焊接牢固。每井护壁模板采纳两套组合钢模，循环周转使用。模板间采纳 U 型卡连接，上下设两道 6 号槽钢圈顶紧，钢卷由两半圈组成，用螺栓连接。护壁钢筋和钢模板安装完毕后，认真检查复核结构尺寸和平面位置，合格前方可进行浇筑。浇灌护壁混凝土时、坍塌度控制在 8～10cm，用振动棒插入捣固，模板外侧 采纳交底内容橡胶锤敲击模板法使混凝土密实，不得在孔内水淹没模板情况下浇筑混凝土。拌合混凝土时根据天气和土质情况添加速凝剂，尽快使混凝土到达设计强度要求。护壁混凝土的到达设计强度 80%前方能进行下一段施工开挖。拆模后如发现护壁有蜂窝、漏水现象，及时加以堵塞和导流，防止孔外水通过护壁进入到孔内，保证护壁混凝土强度平安...
