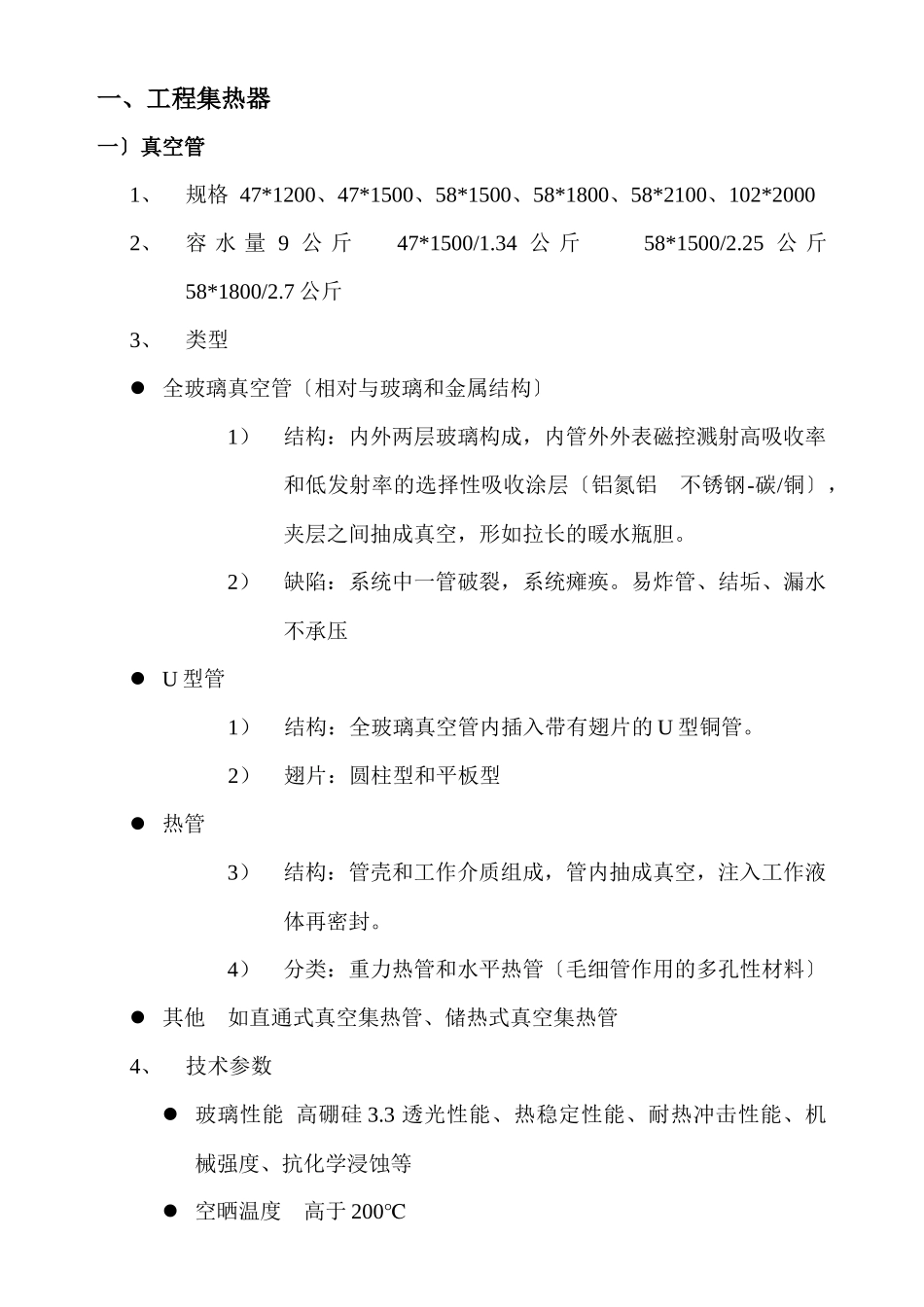

太阳能热水工程技术培训手册编 制 人：编制单位：公司技术部编制日期：2024 年 12 月 12 日 第一讲 工程产品一、工程集热器一〕真空管1、规格 47*1200、47*1500、58*1500、58*1800、58*2100、102*20002、容 水 量 9 公 斤 47*1500/1.34 公 斤 58*1500/2.25 公 斤 58*1800/2.7 公斤 3、类型 全玻璃真空管〔相对与玻璃和金属结构〕1）结构：内外两层玻璃构成，内管外外表磁控溅射高吸收率和低发射率的选择性吸收涂层〔铝氮铝 不锈钢-碳/铜〕，夹层之间抽成真空，形如拉长的暖水瓶胆。2）缺陷：系统中一管破裂，系统瘫痪。易炸管、结垢、漏水不承压 U 型管1）结构：全玻璃真空管内插入带有翅片的 U 型铜管。2）翅片：圆柱型和平板型 热管3）结构：管壳和工作介质组成，管内抽成真空，注入工作液体再密封。4）分类：重力热管和水平热管〔毛细管作用的多孔性材料〕 其他 如直通式真空集热管、储热式真空集热管4、技术参数 玻璃性能 高硼硅 3.3 透光性能、热稳定性能、耐热冲击性能、机械强度、抗化学浸蚀等 空晒温度 高于 200℃ 吸收率： 大于 0.95 真空度 P≤5*10-2 二〕工程集热器（1）分类1、真空管集热器 组成 真空管、联箱、尾座、支架 规格 Φ47〔横放〕〔竖放〕 管间距(北方赛尔) Φ47〔65MM〕 Φ58〔75MM〕 2、U 型管集热器 组成 真空管、U 型铜管和集管、联箱、尾座、支架 规格 Φ47 Φ583、热管集热器 组成 真空管、热管和集管、联箱、尾座、支架 规格 Φ58 Φ102 4、平板集热器 组成 外框、板芯、盖板、保温材料 分类 按吸热板结构分管板式、翼管式、扁盒式 规格 1000*2000*75〔国标〕 特制注：排管：平板型集热器吸热板上纵向排列并构成流体通道的部件。集管：平板型集热器吸热板上下两端横向连接假设干根排管并构成流体通道的部件。（2）几种集热器比拟 组成系统费用比拟 平板〈真空管〈U 型管〈热管 适用范围 承压能力 真空管不承压 其它承压 效率 平板≮真空＞U 型管≮热管在我国绝大局部地区的春夏秋三季，平板型热水器的热效率比真空管热水器高，究其原因有两个：一是因为在相同的采光面积内，平板型集热器的吸热板面积比真空管集热器大；二是在太阳热水器的工作温度内，平板型集热器的瞬时效率不一定比真空管集热器低。正因为如此，目前全世界太阳热水器的 90％以上都是平板。冬季真空管效率...
