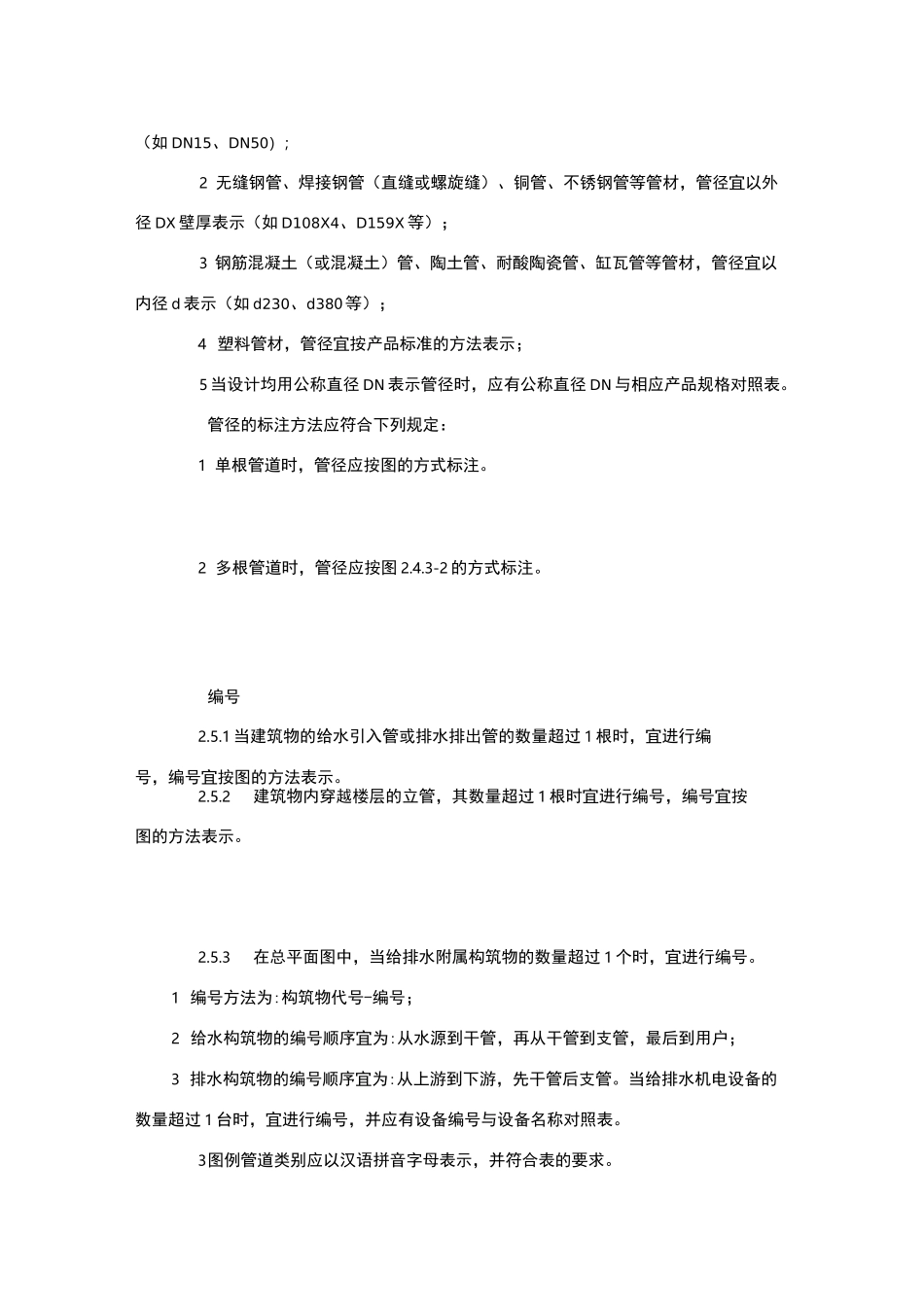

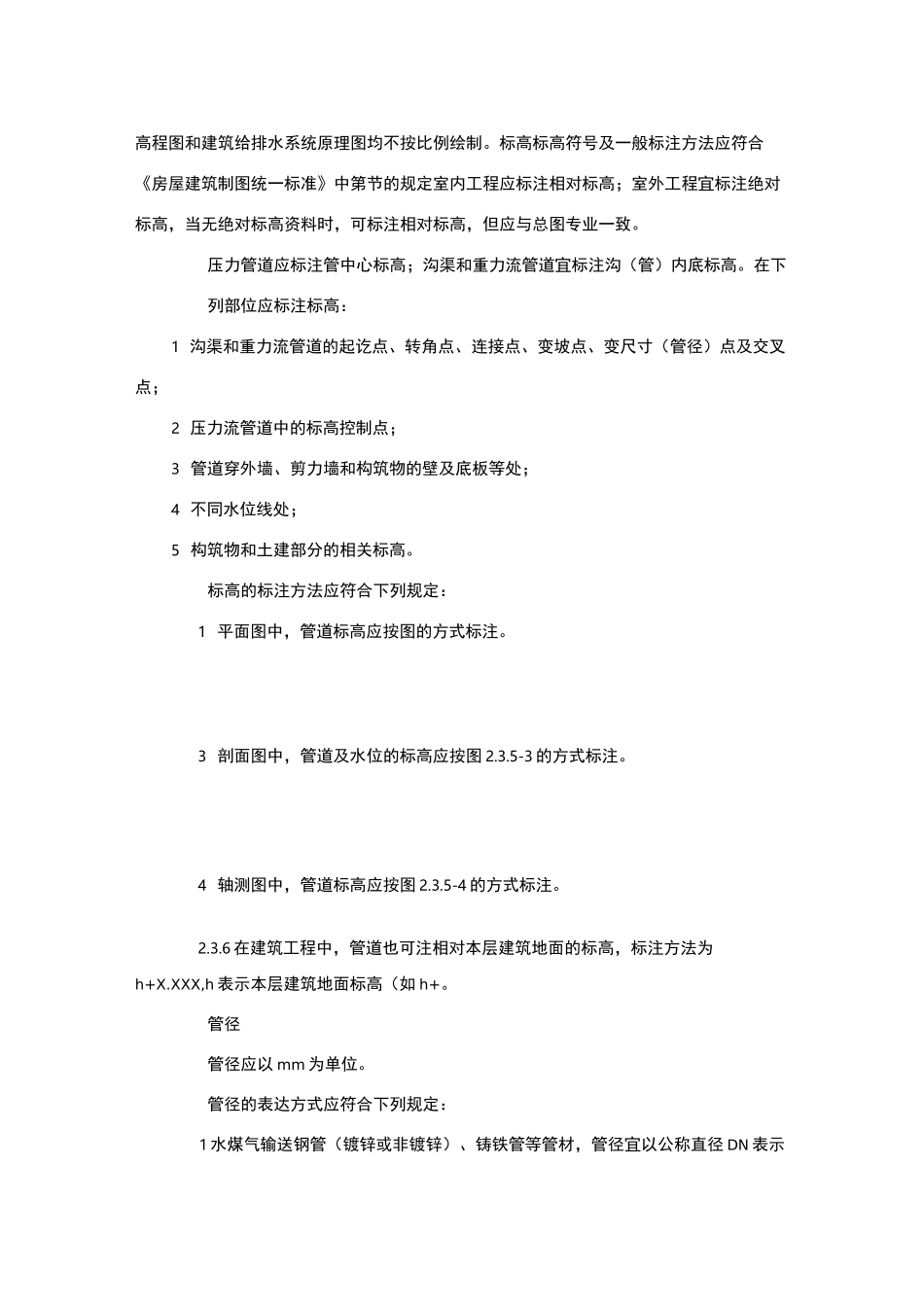

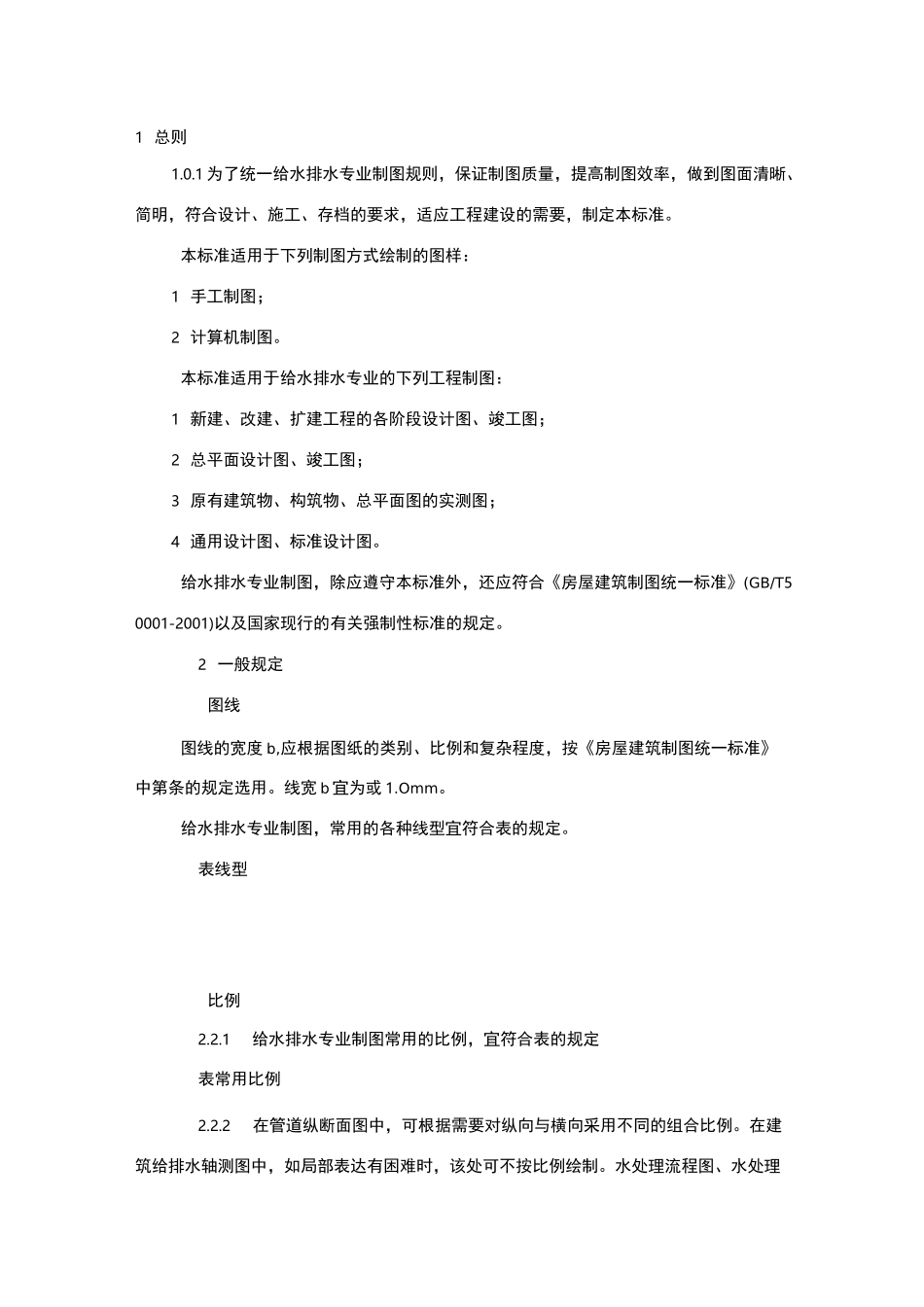

1 总则1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。本标准适用于下列制图方式绘制的图样：1 手工制图；2 计算机制图。本标准适用于给水排水专业的下列工程制图：1 新建、改建、扩建工程的各阶段设计图、竣工图；2 总平面设计图、竣工图；3 原有建筑物、构筑物、总平面图的实测图；4 通用设计图、标准设计图。给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》(GB/T50001-2001)以及国家现行的有关强制性标准的规定。2 一般规定图线图线的宽度 b,应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第条的规定选用。线宽 b 宜为或 1.Omm。给水排水专业制图，常用的各种线型宜符合表的规定。表线型比例2.2.1给水排水专业制图常用的比例，宜符合表的规定表常用比例2.2.2在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。在建筑给排水轴测图中，如局部表达有困难时，该处可不按比例绘制。水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。标高标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第节的规定室内工程应标注相对标高；室外工程宜标注绝对标高，当无绝对标高资料时，可标注相对标高，但应与总图专业一致。压力管道应标注管中心标高；沟渠和重力流管道宜标注沟（管）内底标高。在下列部位应标注标高：1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸（管径）点及交叉点；2 压力流管道中的标高控制点；3 管道穿外墙、剪力墙和构筑物的壁及底板等处；4 不同水位线处；5 构筑物和土建部分的相关标高。标高的标注方法应符合下列规定：1 平面图中，管道标高应按图的方式标注。3 剖面图中，管道及水位的标高应按图 2.3.5-3 的方式标注。4 轴测图中，管道标高应按图 2.3.5-4 的方式标注。2.3.6 在建筑工程中，管道也可注相对本层建筑地面的标高，标注方法为h+X.XXX,h 表示本层建筑地面标高（如 h+。管径管径应以 mm 为单位。管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径 DN 表示（如 DN15、DN50）；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 DX 壁厚表示（如 D108X4、D159X 等）；3 钢筋混凝土（或混凝土）管、陶土管...
