施工导流、围堰

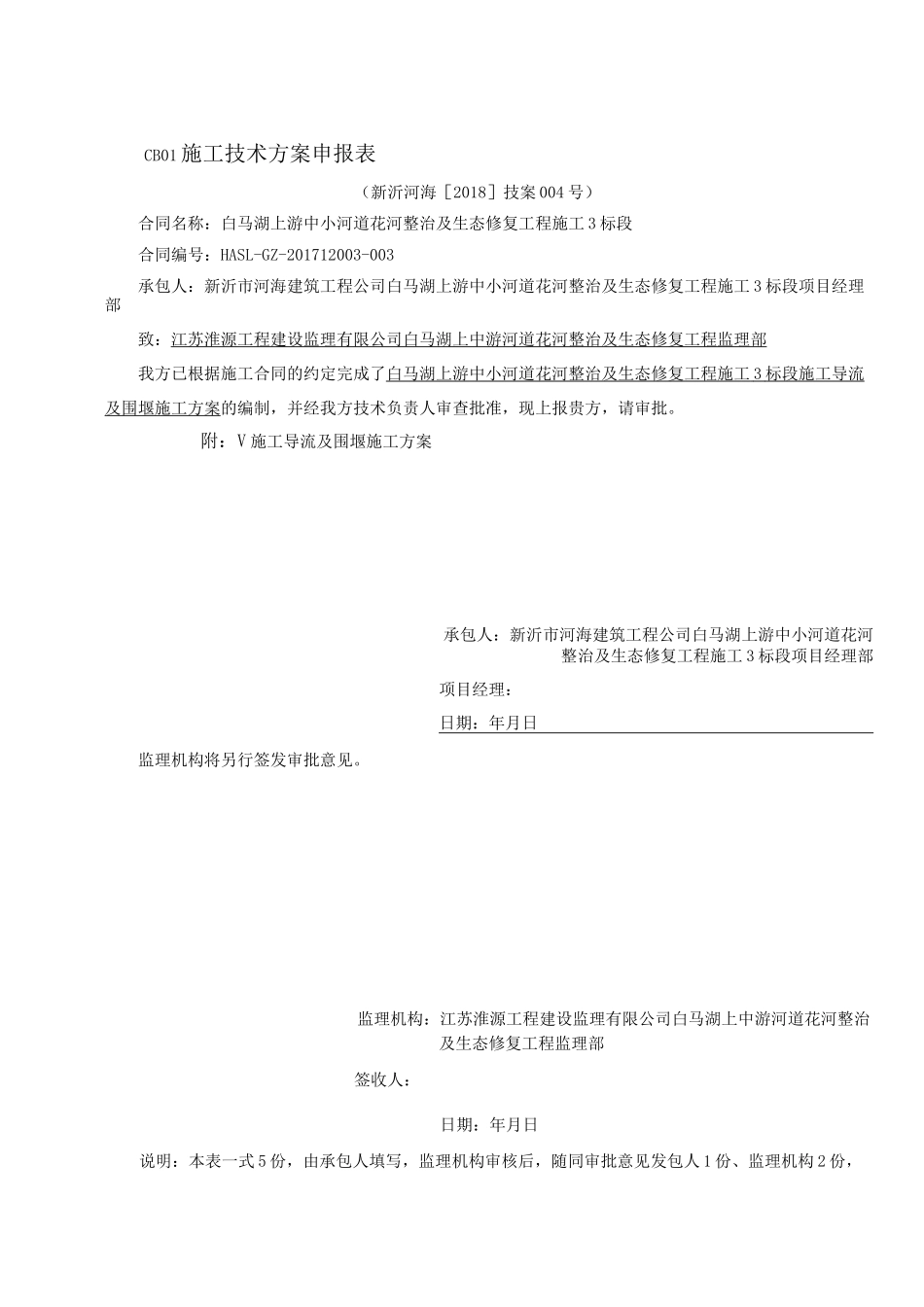

CB01 施工技术方案申报表（新沂河海［2018］技案 004 号）合同名称：白马湖上游中小河道花河整治及生态修复工程施工 3 标段合同编号：HASL-GZ-201712003-003承包人：新沂市河海建筑工程公司白马湖上游中小河道花河整治及生态修复工程施工 3 标段项目经理部致：江苏淮源工程建设监理有限公司白马湖上中游河道花河整治及生态修复工程监理部我方已根据施工合同的约定完成了白马湖上游中小河道花河整治及生态修复工程施工 3 标段施工导流 及围堰施工方案的编制，并经我方技术负责人审查批准，现上报贵方，请审批。附：V 施工导流及围堰施工方案承包人：新沂市河海建筑工程公司白马湖上游中小河道花河整治及生态修复工程施工 3 标段项目经理部项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：江苏淮源工程建设监理有限公司白马湖上中游河道花河整治及生态修复工程监理部签收人：日期：年月日说明：本表一式 5 份，由承包人填写，监理机构审核后，随同审批意见发包人 1 份、监理机构 2 份，施工单位 2 份。一、工程概况二、编制依据三、导流围堰设计四、质量要求五、安全生产措施六、环境保护及文明施工七、工程验收白马湖上游中小河道花河整治及生态修复工程施工 3标段施工导流及围堰施工方案1、工程概况1、白马湖上游中小河道花河整治及生态修复工程施工 3 标段，本合同段起点 K9+405，终点 K13+160,路线全长约 3.755Km。河道为疏浚及新建护岸工程,对两侧进行生态绿化施工，河道部分护岸为箱式预制块护岸。2、本标段主要建设内容：施工范围：（桩号 9+405〜13+160）河道整治长度 3.755km。主要内容包括：河道疏浚 3.755km,箱式护岸 1.76km（两岸合计），拆建涵闸 3 座。2、编制依据1、工程施工招标文件2、投标文件2、施工合同书4、设计图纸5、本工程《施工组织设计》6、《水电水利工程围堰设计规范》7、其他相关法律法规3、导流围堰设计㈠设计原则⑴ 严格按照《防洪标准》执行；⑵ 严格按照《水利水电工程施工组织设计规范》进行围堰设计；⑶ 结合本工程特点,做到经济合理、安全可靠、且施工方便。㈡设计方案将巡线路设置为上游横向围堰，留置过水孔，其他孔封闭，将上游表层水截流到过水涵洞最右侧 3m 范围内，在过水涵洞下游右侧 3m 宽范围内搭设一条导流渠，将表层水自流导入施工区域下游，并在施工区域下游 20m 外设置一道下游横向围堰。导流渠两侧开挖后，基坑内的地下水通过排水泵排入...
