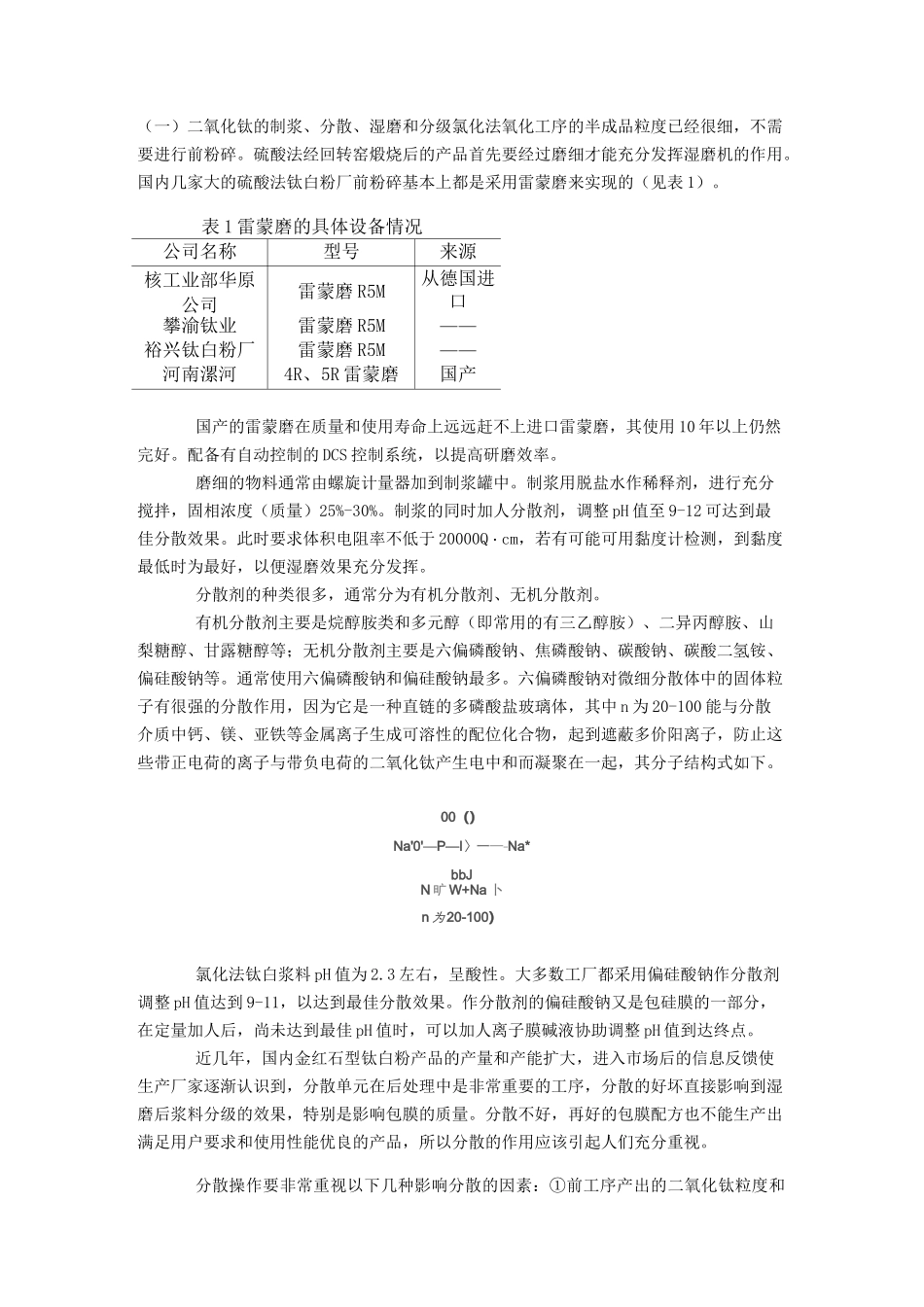

（一）二氧化钛的制浆、分散、湿磨和分级氯化法氧化工序的半成品粒度已经很细，不需要进行前粉碎。硫酸法经回转窑煅烧后的产品首先要经过磨细才能充分发挥湿磨机的作用。国内几家大的硫酸法钛白粉厂前粉碎基本上都是采用雷蒙磨来实现的（见表 1）。表 1 雷蒙磨的具体设备情况公司名称型号来源核工业部华原公司雷蒙磨 R5M从德国进口攀渝钛业雷蒙磨 R5M——裕兴钛白粉厂雷蒙磨 R5M——河南漯河4R、5R 雷蒙磨国产国产的雷蒙磨在质量和使用寿命上远远赶不上进口雷蒙磨，其使用 10 年以上仍然完好。配备有自动控制的 DCS 控制系统，以提高研磨效率。磨细的物料通常由螺旋计量器加到制浆罐中。制浆用脱盐水作稀释剂，进行充分搅拌，固相浓度（质量）25%-30%。制浆的同时加人分散剂，调整 pH 值至 9-12 可达到最佳分散效果。此时要求体积电阻率不低于 20000Q・cm，若有可能可用黏度计检测，到黏度最低时为最好，以便湿磨效果充分发挥。分散剂的种类很多，通常分为有机分散剂、无机分散剂。有机分散剂主要是烷醇胺类和多元醇（即常用的有三乙醇胺）、二异丙醇胺、山梨糖醇、甘露糖醇等；无机分散剂主要是六偏磷酸钠、焦磷酸钠、碳酸钠、碳酸二氢铵、偏硅酸钠等。通常使用六偏磷酸钠和偏硅酸钠最多。六偏磷酸钠对微细分散体中的固体粒子有很强的分散作用，因为它是一种直链的多磷酸盐玻璃体，其中 n 为 20-100 能与分散介质中钙、镁、亚铁等金属离子生成可溶性的配位化合物，起到遮蔽多价阳离子，防止这些带正电荷的离子与带负电荷的二氧化钛产生电中和而凝聚在一起，其分子结构式如下。00（）Na'0'—P—I〉一—-Na*bbJN 旷 W+Na 卜n 为 20-100）氯化法钛白浆料 pH 值为 2.3 左右，呈酸性。大多数工厂都采用偏硅酸钠作分散剂调整 pH 值达到 9-11，以达到最佳分散效果。作分散剂的偏硅酸钠又是包硅膜的一部分，在定量加人后，尚未达到最佳 pH 值时，可以加人离子膜碱液协助调整 pH 值到达终点。近几年，国内金红石型钛白粉产品的产量和产能扩大，进入市场后的信息反馈使生产厂家逐渐认识到，分散单元在后处理中是非常重要的工序，分散的好坏直接影响到湿磨后浆料分级的效果，特别是影响包膜的质量。分散不好，再好的包膜配方也不能生产出满足用户要求和使用性能优良的产品，所以分散的作用应该引起人们充分重视。分散操作要非常重视以下几种影响分散的因素：①前工序产出的二氧化钛粒度和形态；②制浆的水质要好，选用去...
