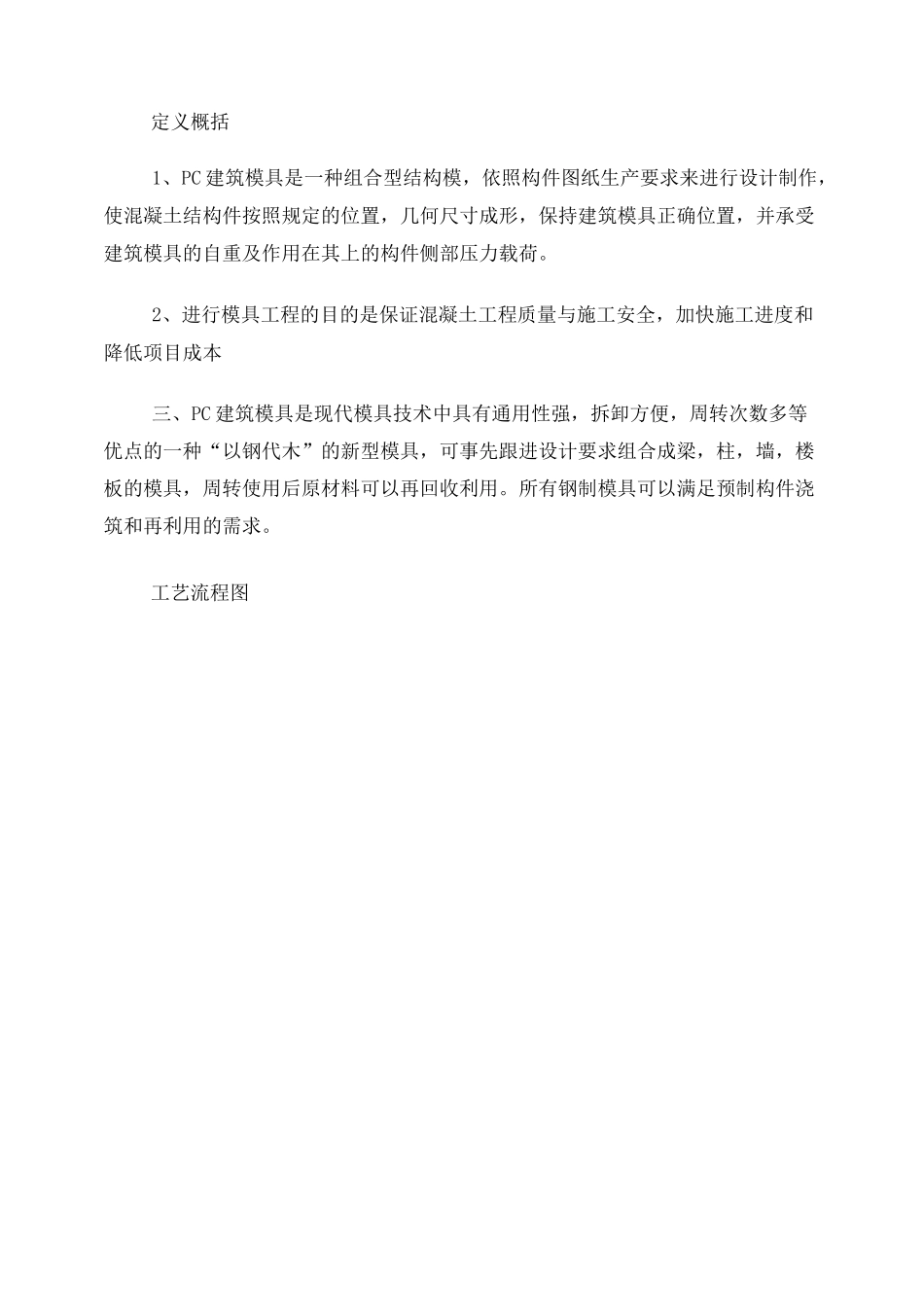

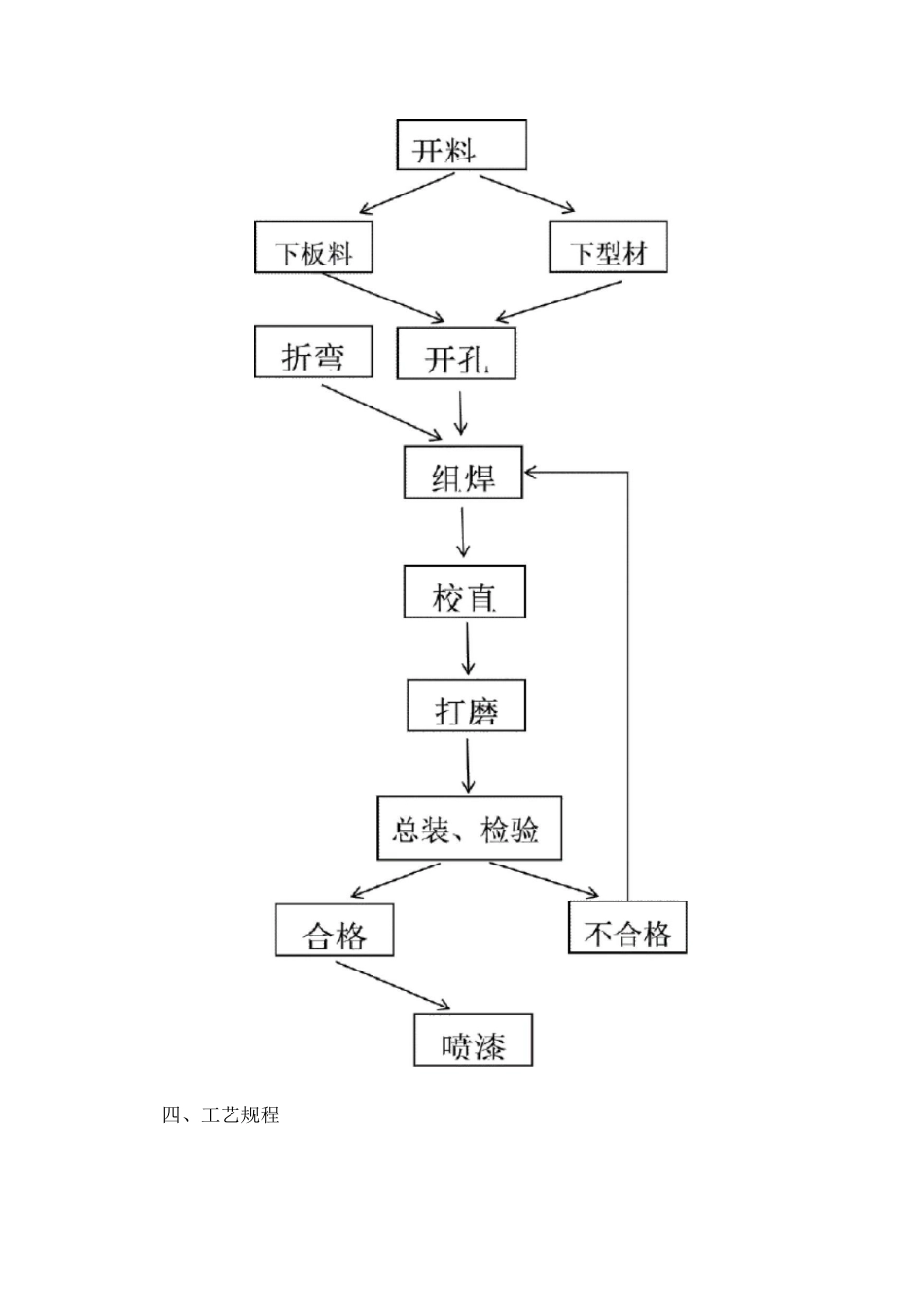

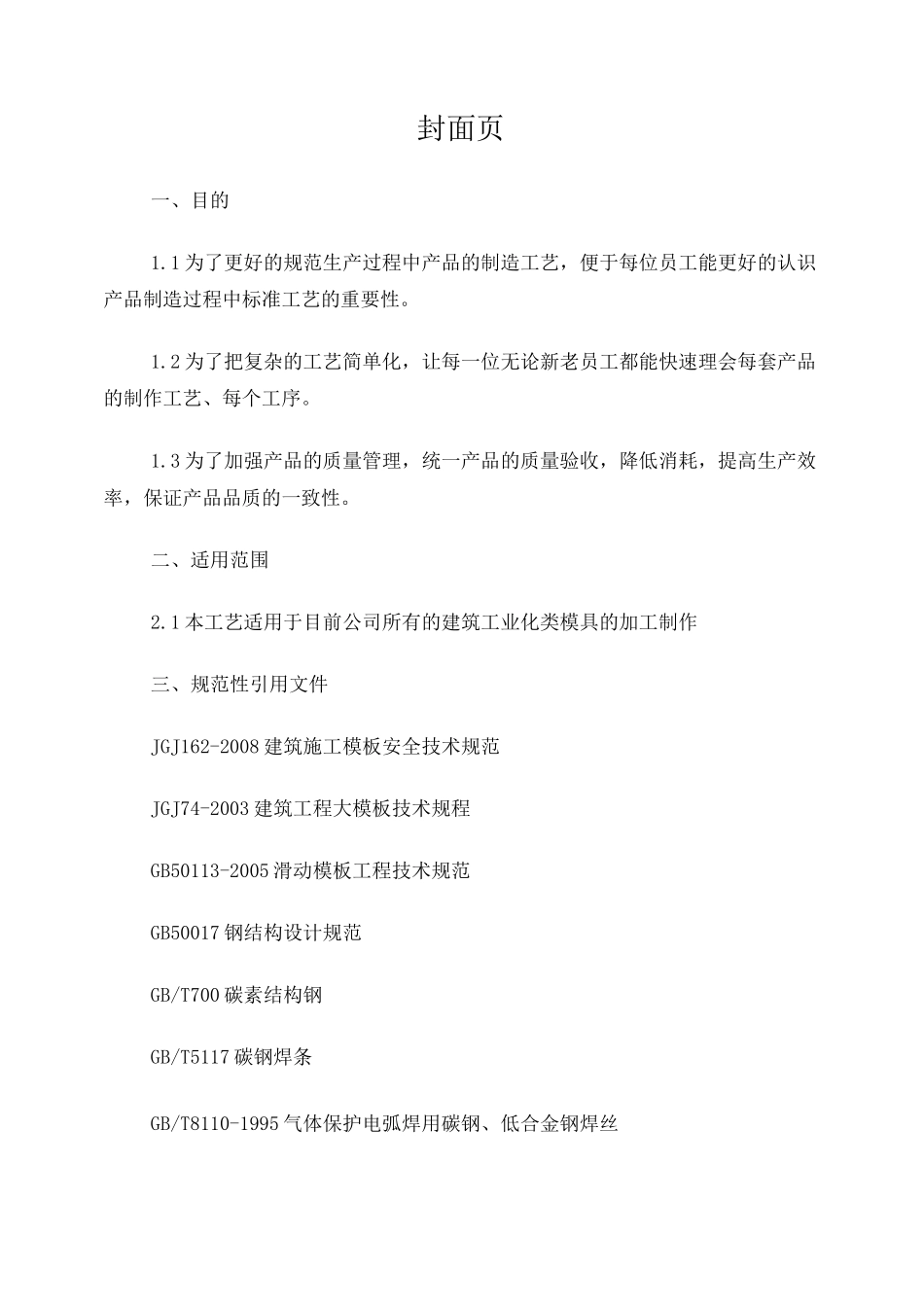

封面页一、目的1.1 为了更好的规范生产过程中产品的制造工艺，便于每位员工能更好的认识产品制造过程中标准工艺的重要性。1.2 为了把复杂的工艺简单化，让每一位无论新老员工都能快速理会每套产品的制作工艺、每个工序。1.3 为了加强产品的质量管理，统一产品的质量验收，降低消耗，提高生产效率，保证产品品质的一致性。二、适用范围2.1 本工艺适用于目前公司所有的建筑工业化类模具的加工制作三、规范性引用文件JGJ162-2008 建筑施工模板安全技术规范JGJ74-2003 建筑工程大模板技术规程GB50113-2005 滑动模板工程技术规范GB50017 钢结构设计规范GB/T700 碳素结构钢GB/T5117 碳钢焊条GB/T8110-1995 气体保护电弧焊用碳钢、低合金钢焊丝定义概括1、PC 建筑模具是一种组合型结构模，依照构件图纸生产要求来进行设计制作，使混凝土结构件按照规定的位置，几何尺寸成形，保持建筑模具正确位置，并承受建筑模具的自重及作用在其上的构件侧部压力载荷。2、进行模具工程的目的是保证混凝土工程质量与施工安全，加快施工进度和降低项目成本三、PC 建筑模具是现代模具技术中具有通用性强，拆卸方便，周转次数多等优点的一种“以钢代木”的新型模具，可事先跟进设计要求组合成梁，柱，墙，楼板的模具，周转使用后原材料可以再回收利用。所有钢制模具可以满足预制构件浇筑和再利用的需求。工艺流程图四、工艺规程4.1 开料单4.1.1 生产部接图后，首先对图纸封面项目名称、客户名称、项目编号、下单日期、出货日期、加工重量等信息进行核实、记录，确定生产班组。4.1.2 用《材料交接单》开下料图,料单上必须注明工程名称、所开项目、下单日期、要料时间、用此料的班组等。4.1.3 料单上每件板标示清楚尺寸、编号、规格、数量、再次加工方式等。按照施工的使用先后顺序下开料图。4.1.4 根据料单灵活安排下料方式，面板、法兰、肋板等尺寸要求高的板料应选择激光切割机下料。其他材料在保证下料质量的前提下尽量选择成本低的方式。4.2 下板料4.2.1 下料前,操作人员先要弄清楚此单大至数量及要料的先后顺序,有了总体规划以便增强下料的灵活性。4.2.2 采用激光切割机下料的下料前要先检查板材表面是否平整，有无锈斑、刮花痕迹等再判断是否使用。4.2.3 剪板机下料的剪板时要严格按照《剪板机操作规程》进行机械操作。下料前先要根据板的厚度调好刀的间隙再进行下料,下料要做到以下:•先下大板•先下规则的板•先下先要的板•先下需要再加工的...
