家庭电路作图

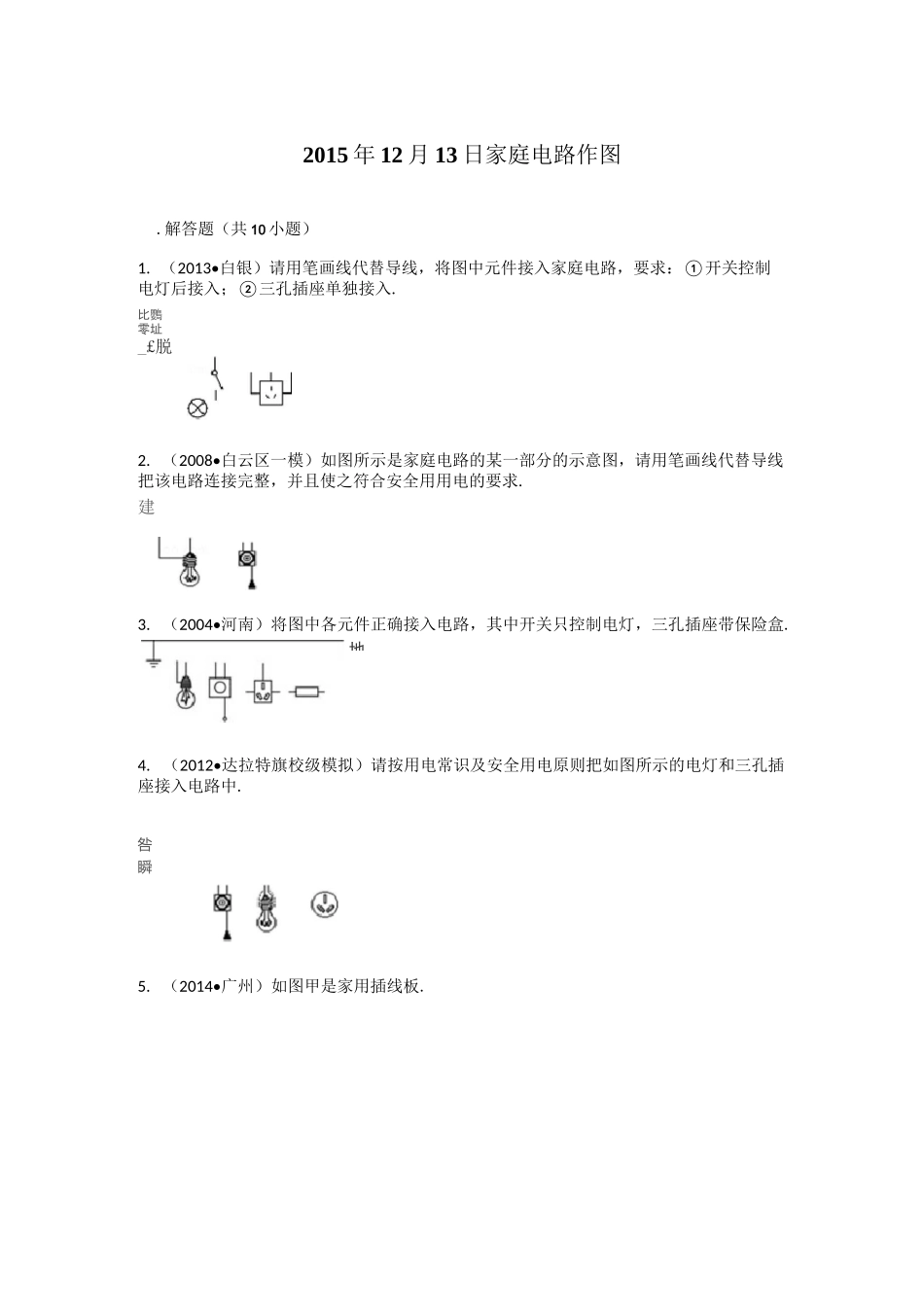

家庭电路作图_第1页
1/16

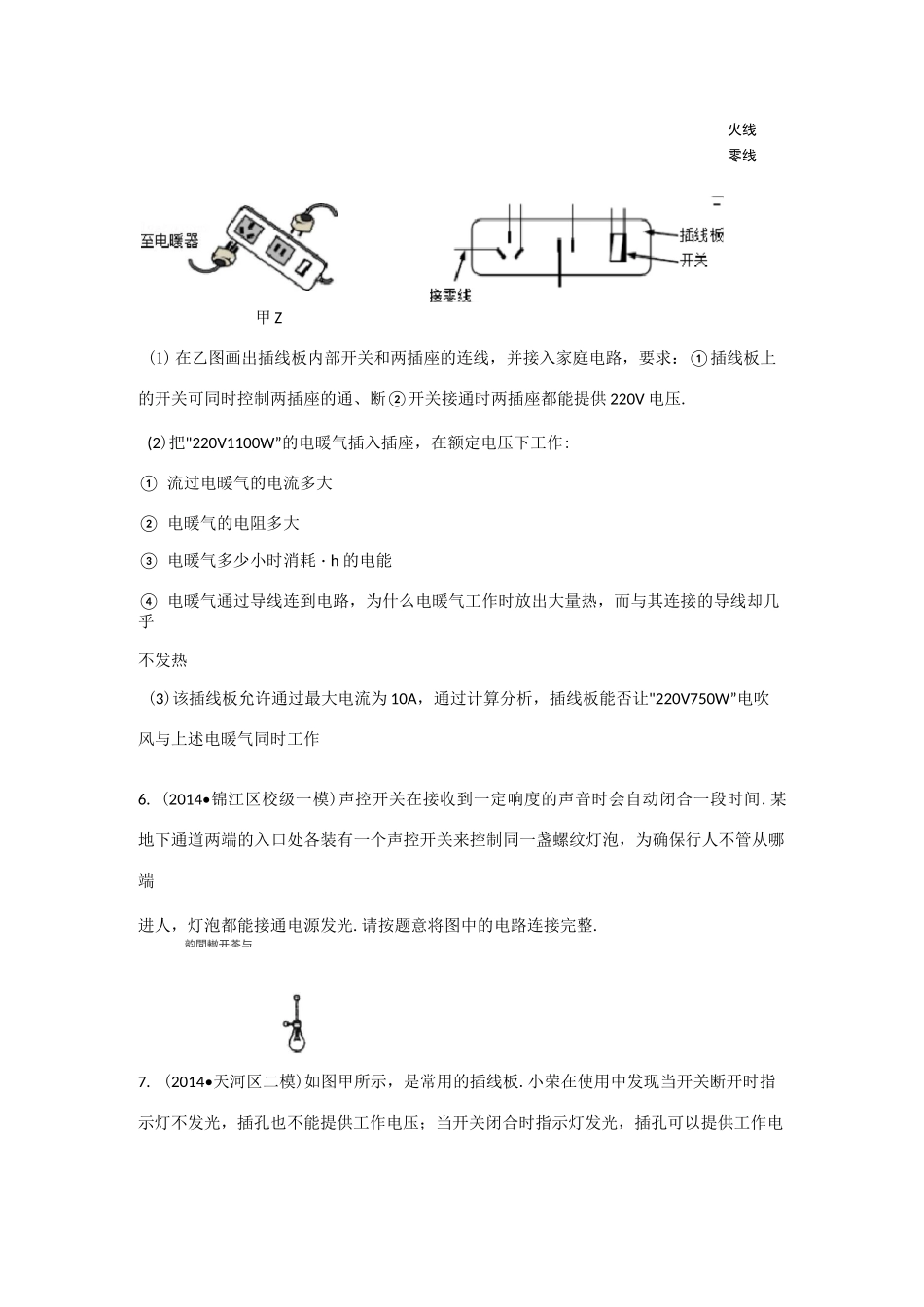

家庭电路作图_第2页
2/16
家庭电路作图_第3页
3/16
地2015 年 12 月 13 日家庭电路作图.解答题(共 10 小题)1. (2013•白银)请用笔画线代替导线,将图中元件接入家庭电路,要求:①开关控制电灯后接入;②三孔插座单独接入.比鸚零址_£脱2. (2008•白云区一模)如图所示是家庭电路的某一部分的示意图,请用笔画线代替导线把该电路连接完整,并且使之符合安全用用电的要求.建3. (2004•河南)将图中各元件正确接入电路,其中开关只控制电灯,三孔插座带保险盒.4. (2012•达拉特旗校级模拟)请按用电常识及安全用电原则把如图所示的电灯和三孔插座接入电路中.咎瞬5. (2014•广州)如图甲是家用插线板.火线零线甲 Z(1) 在乙图画出插线板内部开关和两插座的连线,并接入家庭电路,要求:①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供 220V 电压.(2)把"220V1100W”的电暖气插入插座,在额定电压下工作:① 流过电暖气的电流多大② 电暖气的电阻多大③ 电暖气多少小时消耗・h 的电能④ 电暖气通过导线连到电路,为什么电暖气工作时放出大量热,而与其连接的导线却几乎不发热(3)该插线板允许通过最大电流为 10A,通过计算分析,插线板能否让"220V750W”电吹风与上述电暖气同时工作6. (2014•锦江区校级一模)声控开关在接收到一定响度的声音时会自动闭合一段时间.某地下通道两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡,为确保行人不管从哪端进人,灯泡都能接通电源发光.请按题意将图中的电路连接完整.7. (2014•天河区二模)如图甲所示,是常用的插线板.小荣在使用中发现当开关断开时指示灯不发光,插孔也不能提供工作电压;当开关闭合时指示灯发光,插孔可以提供工作电韵間轍开茶与压;如果指示灯损坏,开关闭合时插孔也能提供工作电压.他拆开插线板发现该指示灯是一个发0®1-11 限谎电阻开关光二极管,还串联了一个限流电阻.请在图乙中画出插线板中的开关、限流电阻、指示灯和插孔的连接方式,并把插线板与电源线接通.8. (2014•甘谷县模拟)如图所示,请用笔划线代替导线,将图中元件接入家庭电路中乙灯均口灯9.(2014•鄂州)小刚的爸爸在自家盖的房间里安装了一盏"220V100W”的顶灯和一盏"220V5W"的壁灯.他打算把这两盏灯并联,用一个普通的拉线开关来控制.但接完后,合上闸刀开关,发现壁灯亮、顶灯不亮•他拉了一下开关 S,结果不亮的灯亮了,而原来亮的灯却不亮了,再拉一下开关 S,又恢复了原状.试画出他错接的电路图.-S 一丁一...
