RDS100FT微机保护装置使用说明书(LV_H10S10)

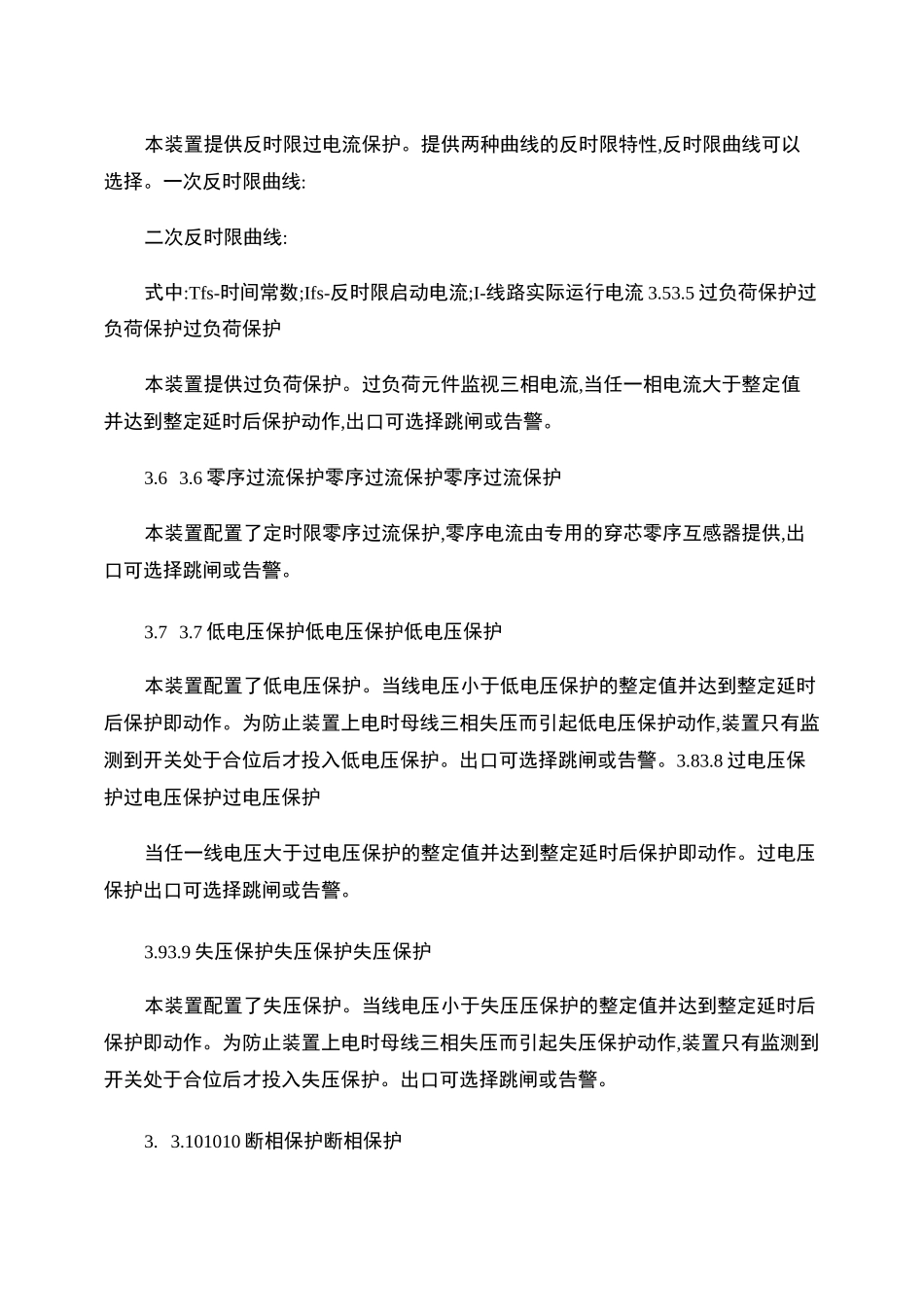

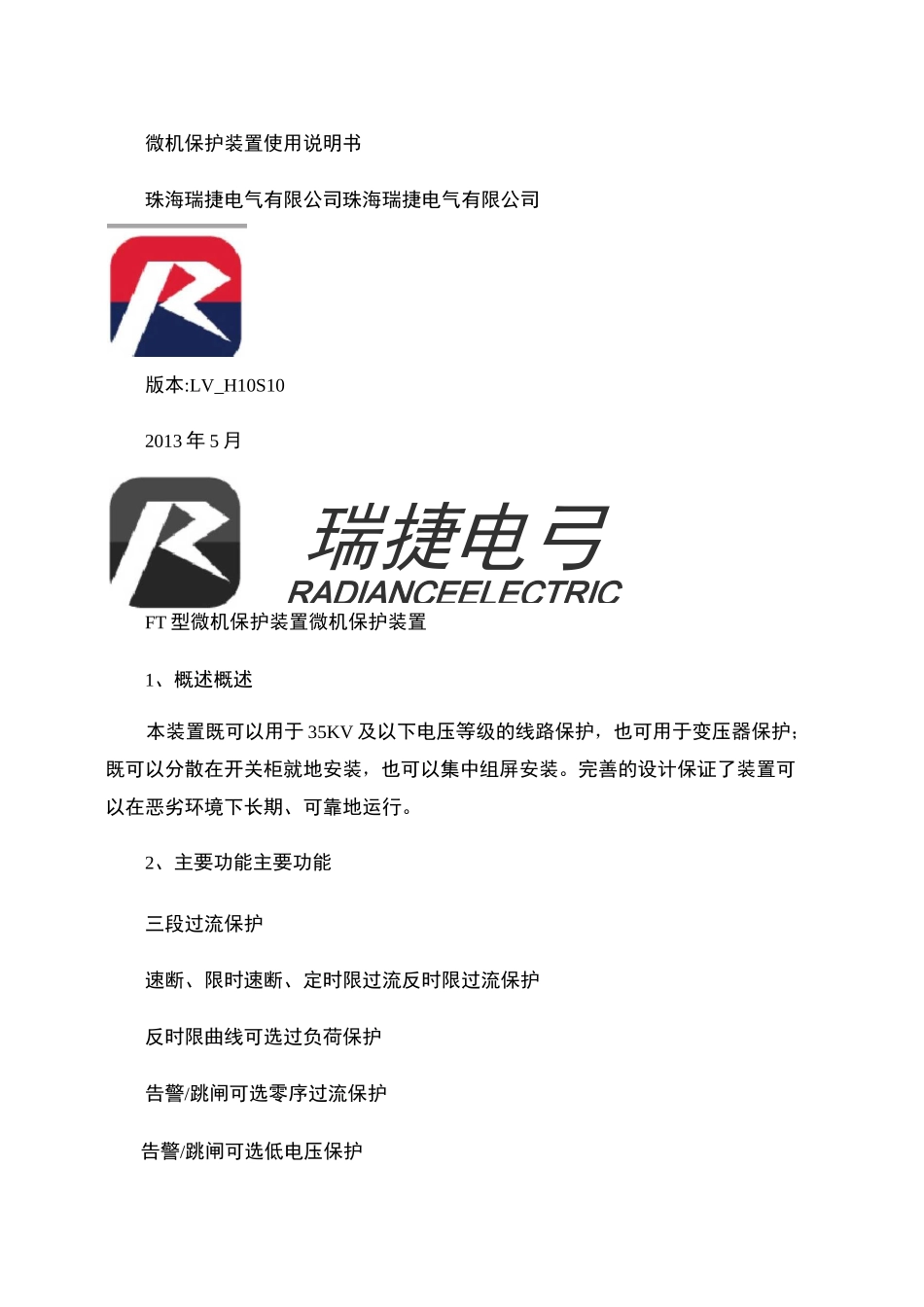

瑞捷电弓RADIANCEELECTRIC微机保护装置使用说明书珠海瑞捷电气有限公司珠海瑞捷电气有限公司版本:LV_H10S102013 年 5 月FT 型微机保护装置微机保护装置1、概述概述本装置既可以用于 35KV 及以下电压等级的线路保护，也可用于变压器保护；既可以分散在开关柜就地安装，也可以集中组屏安装。完善的设计保证了装置可以在恶劣环境下长期、可靠地运行。2、主要功能主要功能三段过流保护速断、限时速断、定时限过流反时限过流保护反时限曲线可选过负荷保护告警/跳闸可选零序过流保护告警/跳闸可选低电压保护告警/跳闸可选过电压保护告警/跳闸可选失压保护告警/跳闸可选断相保护告警/跳闸可选三相一次重合闸后加速保护变压器本体保护故障事件记录和查询 RS485 通讯中文汉字显示 3、保护配置及工作原理保护配置及工作原理3.13.1 速断保护速断保护速断保护本装置提供电流速断保护。任一相保护电流大于速断整定值并达到整定延时保护动作。3.23.2 限时速断保护限时速断保护限时速断保护本装置提供限时速断保护。任一相保护电流大于限时速断整定值并达到整定R 聲拄 FR 三延时保护动作。3.33.3 定时限过流保护定时限过流保护本装置提供定时限过流保护。任一相保护电流大于过流整定值并达到整定延时后保护跳闸动作。3.43.4 反时限过流保护反时限过流保护反时限过流保护本装置提供反时限过电流保护。提供两种曲线的反时限特性,反时限曲线可以选择。一次反时限曲线:二次反时限曲线:式中:Tfs-时间常数;Ifs-反时限启动电流;I-线路实际运行电流 3.53.5 过负荷保护过负荷保护过负荷保护本装置提供过负荷保护。过负荷元件监视三相电流,当任一相电流大于整定值并达到整定延时后保护动作,出口可选择跳闸或告警。3.6 3.6 零序过流保护零序过流保护零序过流保护本装置配置了定时限零序过流保护,零序电流由专用的穿芯零序互感器提供,出口可选择跳闸或告警。3.7 3.7 低电压保护低电压保护低电压保护本装置配置了低电压保护。当线电压小于低电压保护的整定值并达到整定延时后保护即动作。为防止装置上电时母线三相失压而引起低电压保护动作,装置只有监测到开关处于合位后才投入低电压保护。出口可选择跳闸或告警。3.83.8 过电压保护过电压保护过电压保护当任一线电压大于过电压保护的整定值并达到整定延时后保护即动作。过电压保护出口可选择跳闸或告警。3.93.9 失压保护失压保护失压保护本装置配置了失压保护。当线电压小于失压压保护的整定值并达到整...
