工程图标注方法与技巧

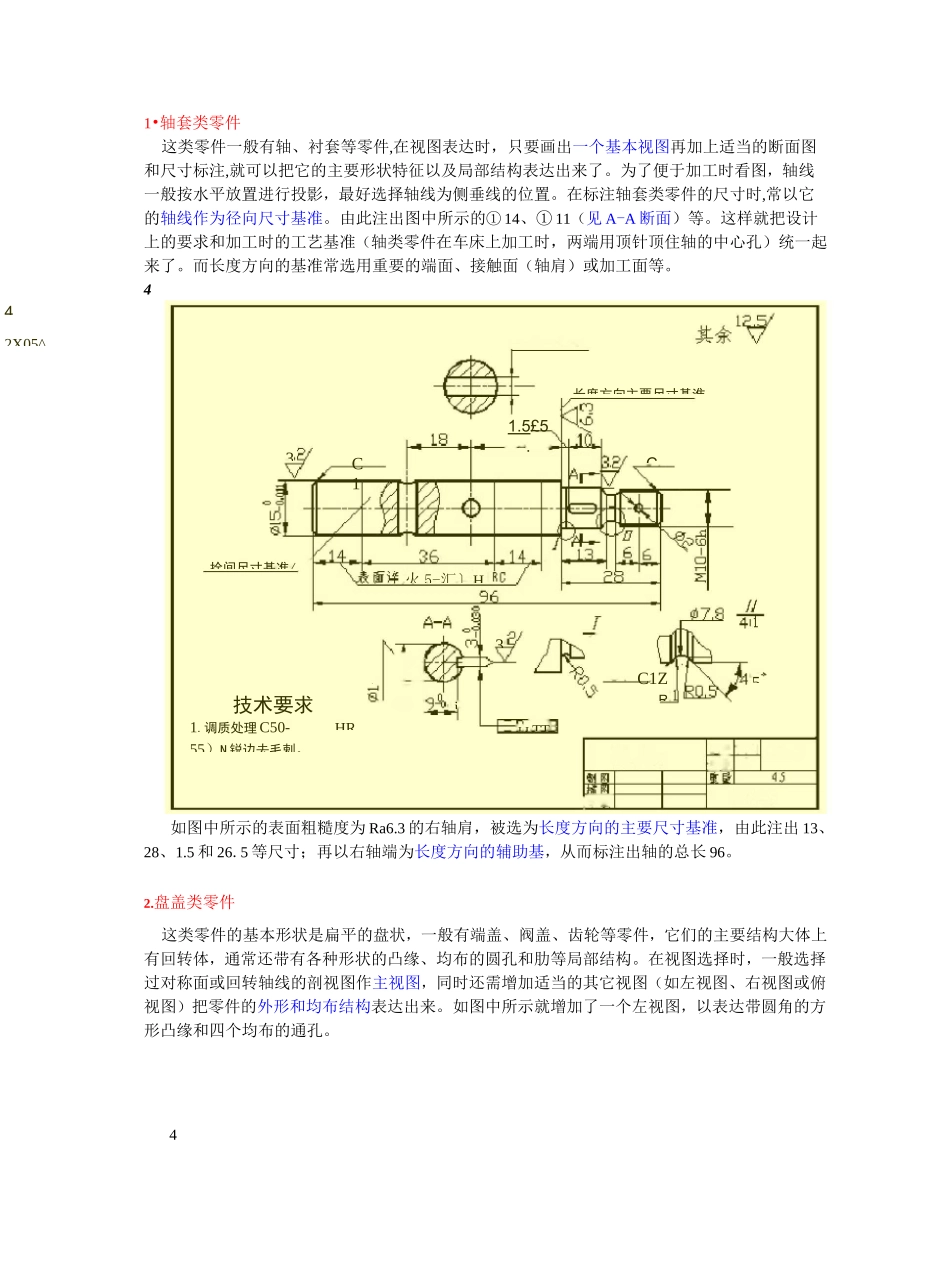

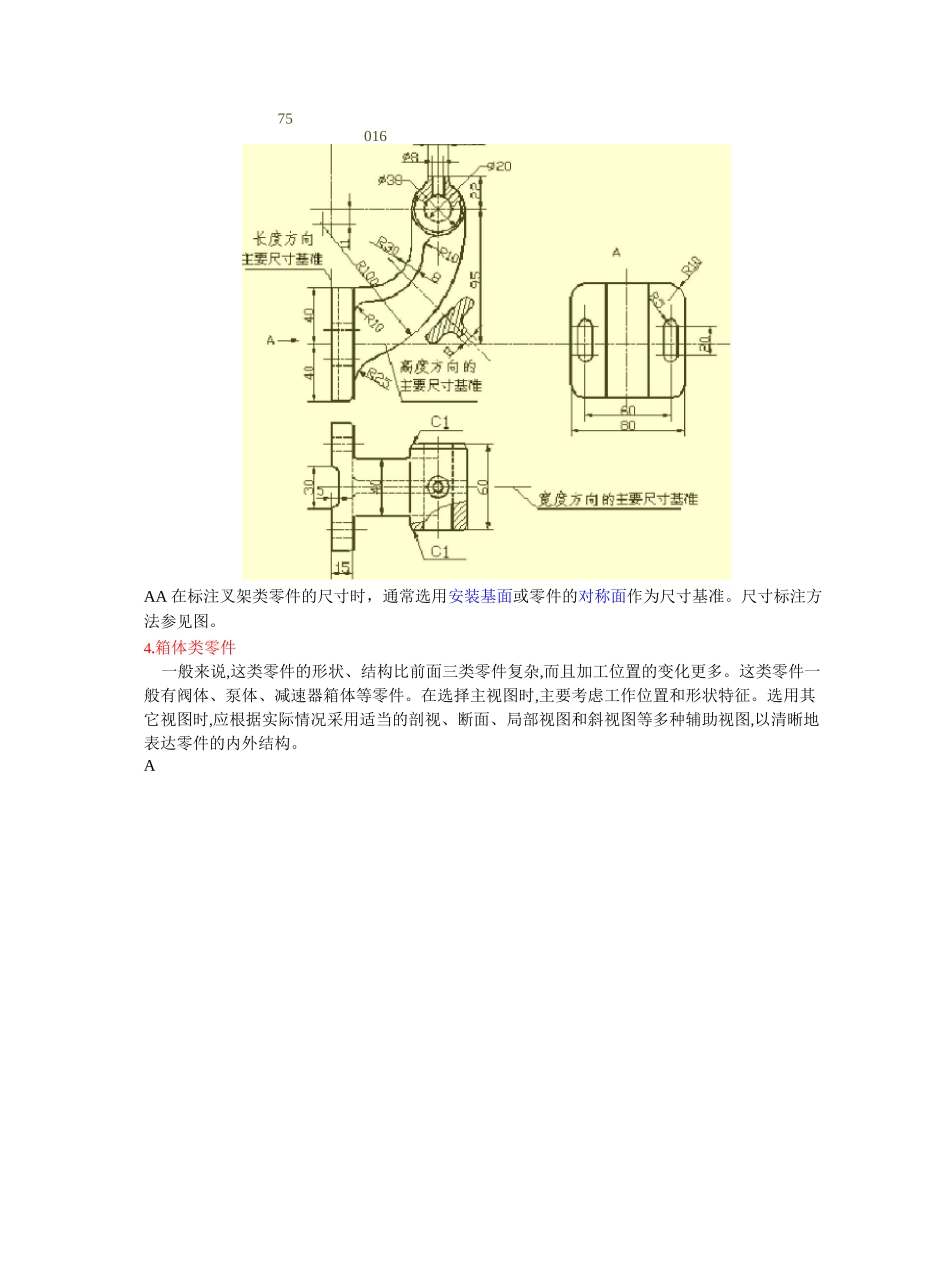

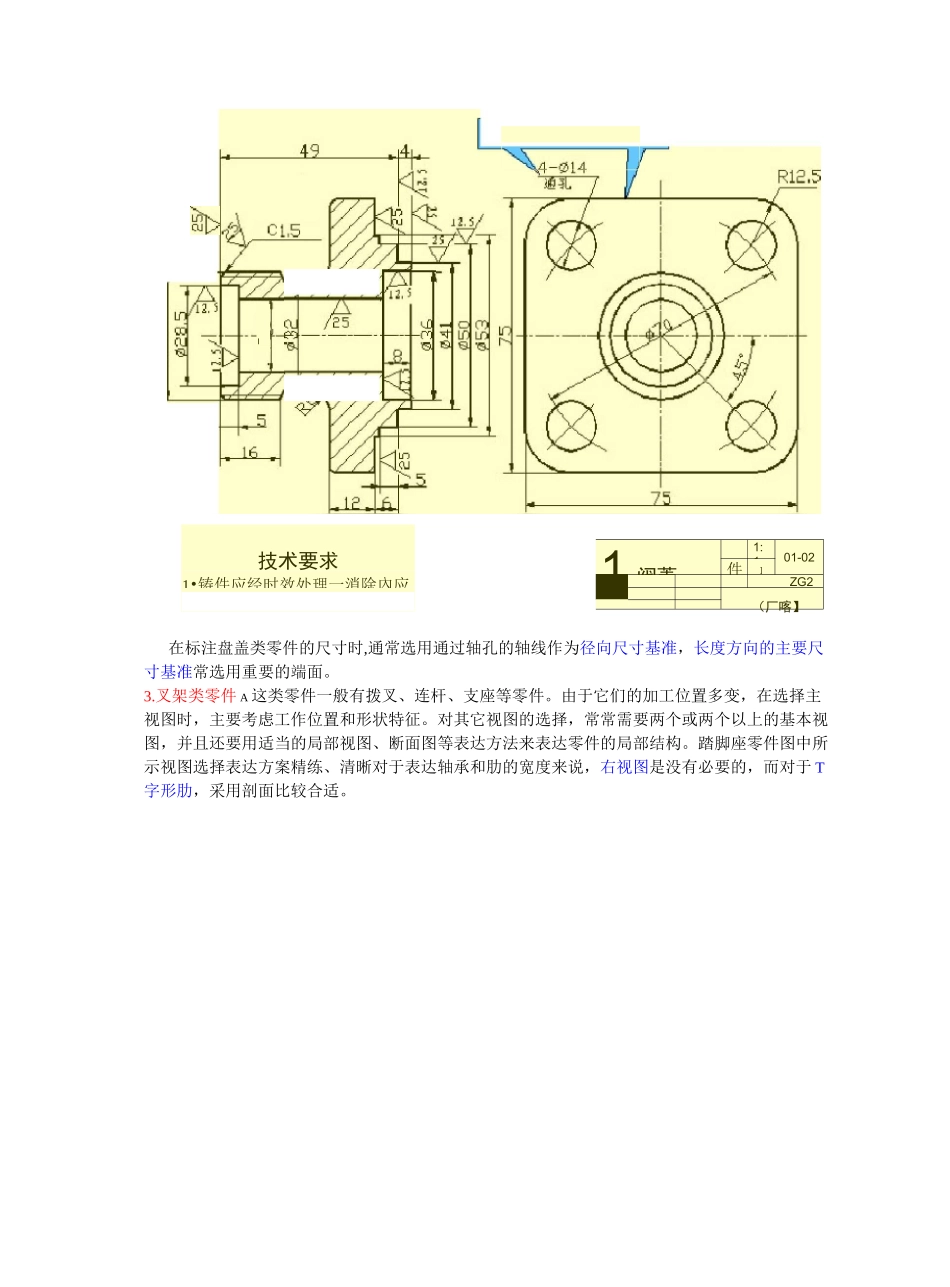

41鬲1泵轴'th谓1:105-01件]（厂念〕\1•轴套类零件这类零件一般有轴、衬套等零件,在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。由此注出图中所示的① 14、① 11（见 A-A 断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。4如图中所示的表面粗糙度为 Ra6.3 的右轴肩，被选为长度方向的主要尺寸基准，由此注出 13、28、1.5 和 26.5 等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长 96。2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。3C1C拴间尺寸基准 / 3451~1.5£5.C1ZR2X05^长度方向主要尺寸基淮HRI.LTT技术要求1.调质处理 C50-55）N 锐边去毛剌。火 5-汇〕H.i技术要求1•铸件应经时效处理一消除內应1.阀蓋1:101-02件]ZG2（厂喀】在标注盘盖类零件的尺寸时,通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。3.叉架类零件 A 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于 T字形肋，采用剖面比较合适。JI75016AA 在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。尺寸标注方法参见图。4.箱体类零件一般来说,这类零件的形状、结构比前面三类零件复杂,而且加工位置的变化更多。这类零件一般有阀体、泵体、减速器箱体等零件。在选择主视图时,主要考虑工作位置和形...
