小学教学楼设计获奖图片

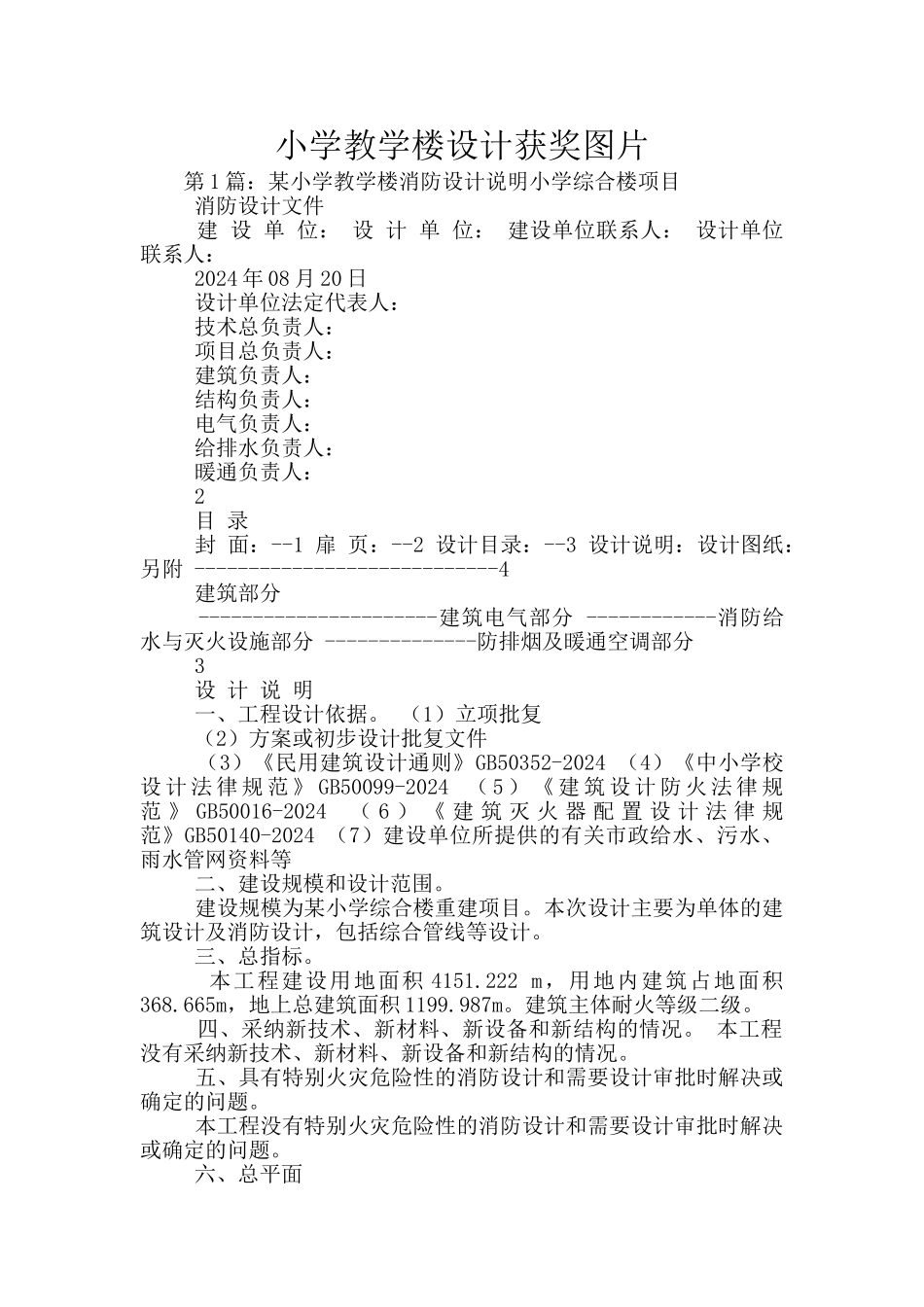

小学教学楼设计获奖图片 第 1 篇：某小学教学楼消防设计说明小学综合楼项目 消防设计文件 建 设 单 位： 设 计 单 位： 建设单位联系人： 设计单位联系人： 2024 年 08 月 20 日 设计单位法定代表人： 技术总负责人： 项目总负责人： 建筑负责人： 结构负责人： 电气负责人： 给排水负责人： 暖通负责人： 2 目 录 封 面：--1 扉 页：--2 设计目录：--3 设计说明：设计图纸：另附 ----------------------------4 建筑部分 ----------------------建筑电气部分 ------------消防给水与灭火设施部分 --------------防排烟及暖通空调部分 3 设 计 说 明 一、工程设计依据。 （1）立项批复 （2）方案或初步设计批复文件 （3）《民用建筑设计通则》GB50352-2024 （4）《中小学校设 计 法 律 规 范 》 GB50099-2024 （ 5 ） 《 建 筑 设 计 防 火 法 律 规范 》 GB50016-2024 （ 6 ） 《 建 筑 灭 火 器 配 置 设 计 法 律 规范》GB50140-2024 （7）建设单位所提供的有关市政给水、污水、雨水管网资料等 二、建设规模和设计范围。 建设规模为某小学综合楼重建项目。本次设计主要为单体的建筑设计及消防设计，包括综合管线等设计。 三、总指标。 本工程建设用地面积 4151.222 m，用地内建筑占地面积368.665m，地上总建筑面积 1199.987m。建筑主体耐火等级二级。 四、采纳新技术、新材料、新设备和新结构的情况。 本工程没有采纳新技术、新材料、新设备和新结构的情况。 五、具有特别火灾危险性的消防设计和需要设计审批时解决或确定的问题。 本工程没有特别火灾危险性的消防设计和需要设计审批时解决或确定的问题。 六、总平面 用地四周均为道路，用地与周边已有建筑均保持足够距离，满足最小防火间距要求。建筑主要出入口设置在建筑用地东南角。 建筑与红线外北侧已建建筑距离 9.74m，四层部分与东侧红线外已建建筑距离 8.45m 以上，建筑一层部分与东侧红线外已建建筑距离 7.29m。退线与其它用地及建筑等均满足消防、日照、退地界等要求。 七、建筑、结构 22 安全疏散 疏散楼梯宽度均不小于 1.2m;首层楼梯直通室外 防火分区设计 整栋建筑为一个防火分区，满足《建筑设计防火法律规范》（GB50016-2024）第 5.1.7 条规定（ 一、二级耐火等级建筑最大防火分区面积不得超过 2500m）。 结构部分 1）本工程为钢筋混凝土框架结构，...
