屋面网架结构液压提升施工方案

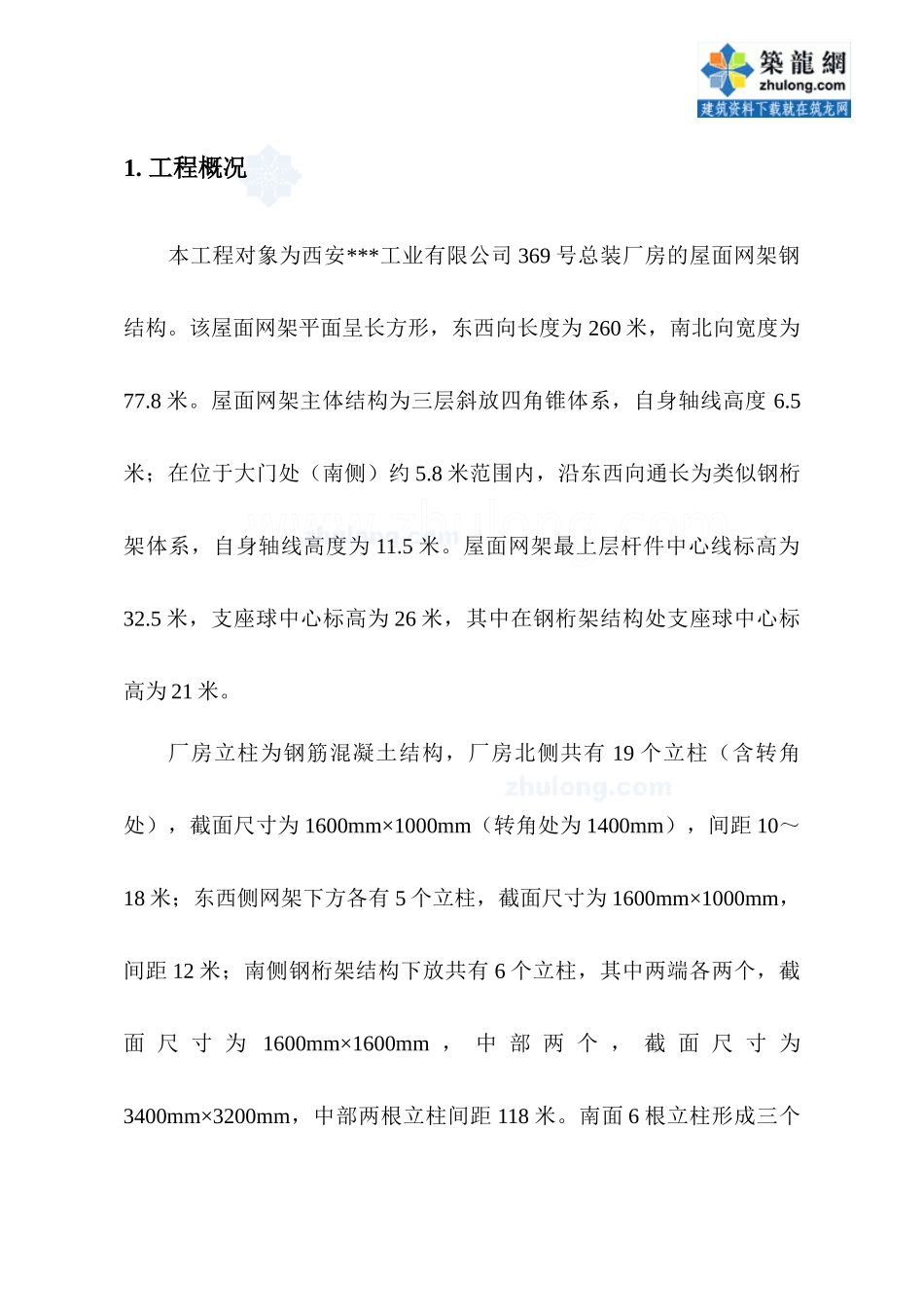

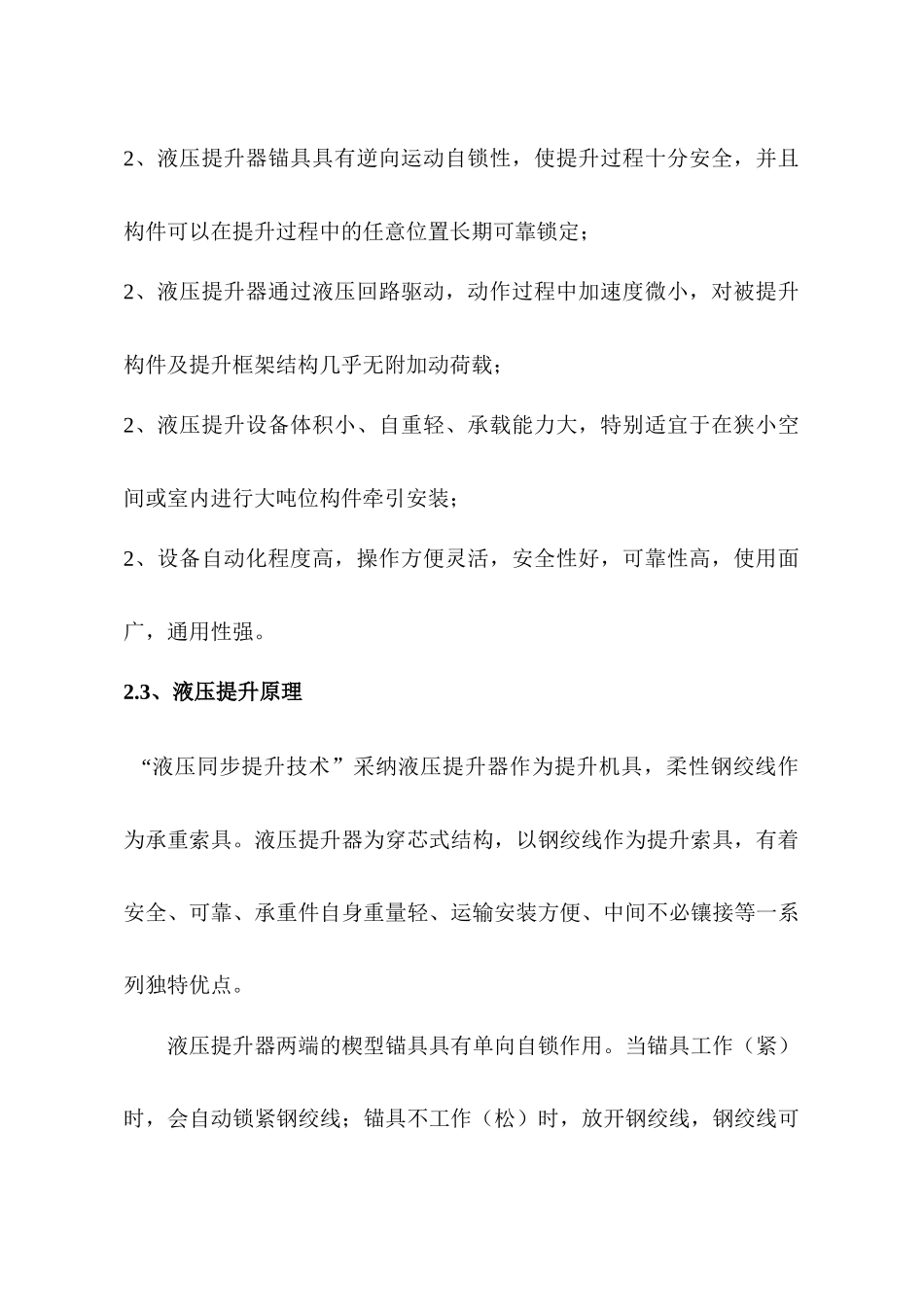

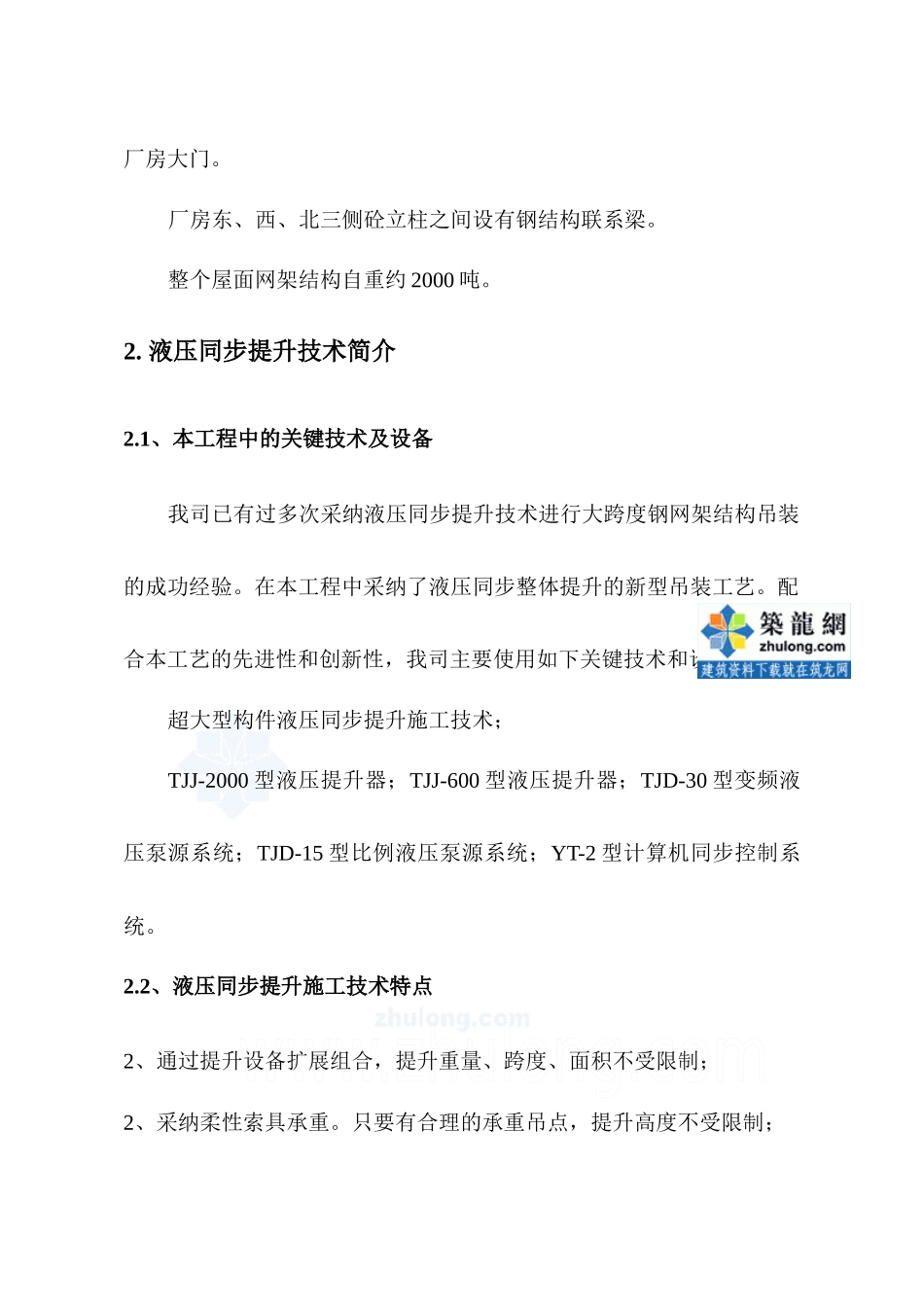

1. 工程概况本工程对象为西安***工业有限公司 369 号总装厂房的屋面网架钢结构。该屋面网架平面呈长方形，东西向长度为 260 米，南北向宽度为77.8 米。屋面网架主体结构为三层斜放四角锥体系，自身轴线高度 6.5米；在位于大门处（南侧）约 5.8 米范围内，沿东西向通长为类似钢桁架体系，自身轴线高度为 11.5 米。屋面网架最上层杆件中心线标高为32.5 米，支座球中心标高为 26 米，其中在钢桁架结构处支座球中心标高为 21 米。厂房立柱为钢筋混凝土结构，厂房北侧共有 19 个立柱（含转角处），截面尺寸为 1600mm×1000mm（转角处为 1400mm），间距 10～18 米；东西侧网架下方各有 5 个立柱，截面尺寸为 1600mm×1000mm，间距 12 米；南侧钢桁架结构下放共有 6 个立柱，其中两端各两个，截面 尺 寸 为 1600mm×1600mm ， 中 部 两 个 ， 截 面 尺 寸 为3400mm×3200mm，中部两根立柱间距 118 米。南面 6 根立柱形成三个厂房大门。厂房东、西、北三侧砼立柱之间设有钢结构联系梁。整个屋面网架结构自重约 2000 吨。2. 液压同步提升技术简介2.1、本工程中的关键技术及设备我司已有过多次采纳液压同步提升技术进行大跨度钢网架结构吊装的成功经验。在本工程中采纳了液压同步整体提升的新型吊装工艺。配合本工艺的先进性和创新性，我司主要使用如下关键技术和设备：超大型构件液压同步提升施工技术；TJJ-2000 型液压提升器；TJJ-600 型液压提升器；TJD-30 型变频液压泵源系统；TJD-15 型比例液压泵源系统；YT-2 型计算机同步控制系统。2.2、液压同步提升施工技术特点2、通过提升设备扩展组合，提升重量、跨度、面积不受限制；2、采纳柔性索具承重。只要有合理的承重吊点，提升高度不受限制；2、液压提升器锚具具有逆向运动自锁性，使提升过程十分安全，并且构件可以在提升过程中的任意位置长期可靠锁定；2、液压提升器通过液压回路驱动，动作过程中加速度微小，对被提升构件及提升框架结构几乎无附加动荷载；2、液压提升设备体积小、自重轻、承载能力大，特别适宜于在狭小空间或室内进行大吨位构件牵引安装；2、设备自动化程度高，操作方便灵活，安全性好，可靠性高，使用面广，通用性强。2.3、液压提升原理 “液压同步提升技术”采纳液压提升器作为提升机具，柔性钢绞线作为承重索具。液压提升器为穿芯式结构，以钢绞线作为提升索具，有着安全、可靠、承重件自身重量轻、运输安装方便、中间不...
